自耦降壓?jiǎn)?dòng)柜的常見故障及尋找方法
    自耦變壓器降壓?jiǎn)?dòng)柜是工廠配電設備中常用的設備，現結合實踐經驗簡述控制線路中常見的故障及排除方法。接線原理如圖1所示。

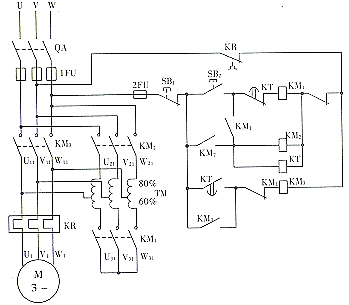

圖1 自耦降壓?jiǎn)?dòng)柜接線原理圖

一、基本工作原理

按啟動按鈕SB2，交流接觸器KM1和KM2線圈得電，主觸頭KM1和KM2閉合。自耦變壓器TM串入電機降壓?jiǎn)?dòng)。同時，時間繼電器KT線圈得電。KT動合觸點延時動作，KT動斷觸點延時先斷開。接觸器KM1、KM2和時間繼電器KT線圈失電，主觸點斷開，自耦變壓器脫離電機電路。同時KT動合觸點閉合，KM3線圈也在KM1和KM2失電后得電。KM3主觸頭閉合，電機進入全壓運行。這種控制電路使電機的“啟動→自動延時→運行”一次完成。

二、常見故障、原因及處理方法

1、按啟動按鈕電機不能啟動

可能原因：①主回路無電；②控制線路熔絲斷；③控制按鈕觸點接觸不良；④熱繼電器動作。

處理方法：①查熔斷器1FU是否熔斷；②更換保險管；③修復觸點；④手動復位。

2、松開按鈕，自鎖不起作用

可能原因：①接觸器KM1和KM2動合輔助觸點壞；②控制線路斷路。

處理方法：①斷開電源，使接觸器手動閉合，用萬能表檢查KM1、KM2觸點是否接通；②接好自鎖線路。

3、不能進入全壓運行

原因：①KT線圈燒壞；②延時動合觸點不能閉合；③KM3動合觸點不能自鎖；④運行接觸器線圈燒壞；⑤KM3主觸頭接觸面不好。

處理方法：①更換KT線圈；②修復觸點；③調整好KM3動合觸點；④更換KM3線圈；⑤修整好KM3主觸頭接觸面。
