如何選擇低壓無功功率補償裝置

無功功率補償裝置在電子供電系統中所承擔的作用是提高電網的功率因數，降低供電變壓器及輸送線路的損耗，提高供電效率，改善供電環境。所以無功功率補償裝置在電力供電系統中處在一個*的非常重要的位置。

應該認識到，我國的電力浪費是很驚人的。有些地區電網質量嚴重超標，要改善這一狀況，從電力設計部門到供電部門，再到用戶都要認真對待，對于所處的供電系統，它所提供的電網質量如何？電損多少？這個系統的負載對電網造成什么樣的影響？等等，掌握了這些就可以做到合理的設計或改造這個供電系統。其中重要的一環就是選擇無功功率補償裝置，合理的選擇補償裝置，可以做到最大限度的減少網絡的損耗，使電網質量提高。反之，如選擇或使用不當，可能造成供電系統，電壓波動，諧波增大等諸多因素。所以對裝置要合理的選擇，合理的使用，這樣可使電力部門受益、國家受益 。

下面僅就低壓補償裝置的一些特點及其使用做一些描述。

一、按投切方式分類

1、延時投切方式

延時投切方式即人們熟稱的"靜態"補償方式。這種投切依靠于傳統的接觸器的動作，當然用于投切電容的接觸器專用的，它具有抑制電容的涌流作用，如CJ----19、CJX----2C等等，延時投切的目的在于防止接觸器過于頻繁的動作時，電容器造成損壞，更重要的是防備電容不停的投切導致供電系統振蕩，這是很危險的。當電網的負荷呈感性時，如電動機、電焊機等負載，這時電網的電流滯帶后電壓一個角度，當負荷呈容性時，如過量的補償裝置的控制器，這是電網的電流超前于電壓的一個角度 ，即功率因數超前或滯后是指電流與電壓的相位關系。通過補償裝置的控制器檢測供電系統的物理量，來決定電容器的投切，這個物理量可以是功率因數或無功電流或無功功率。下面就功率因數型舉例說明。當這個物理量滿足要求時，如cosΦ超前且>0.98，滯后且>0.95，在這個范圍內，此時控制器沒有控制信號發出，這時已投入的電容器組不退出，沒投入的電容器組也不投入。當檢測到cosΦ不滿足要求時，如cosΦ滯后且<0.95，那么將一組電容器投入，并繼續監測cosΦ如還不滿足要求，控制器則延時一段時間（延時時間可整定），再投入一組電容器，直到全部投入為止。當檢測到超前信號如cosΦ<0.98,即呈容性載荷時，那么控制器就逐一切除電容器組。要遵循的原則就是：先投入的那組電容器組在切除時就要先切除。如果把延時時間整定為300s，而這套補償裝置有十路電容器組，那么全部投入的時間就為30分鐘，切除也這樣。在這段時間內無功損失補只能是逐步到位。如果將延時時間整定的很短，或沒有設定延時時間，就可能會出現這樣的情況。當控制器監測到cosΦ<0.95，迅速將電容器組逐一投入，而在投入期間，此時電網可能已是容性負載即過補償了，控制器則控制電容器組逐一切除，周而復始，形成震蕩，導致系統崩潰。是否能形成振蕩與負載的性質有密切關系，所以說這個參數需要根據現場情況整定，要在保證系統安全的情況下，再考慮補償效果。它的主要缺陷就是犧牲短期行為的大負荷所造成的無功損耗，如電焊機、沖床等以保證供電系統的穩定。這種補償方式適用于電流載荷相對平穩，廠礦及住宅區

2、瞬時投切方式

瞬時投切方式即人們熟稱的"動態"補償方式，應該說它是半導體電力器件與數字技術綜合的技術結晶，實際就是一套快速隨動系統，控制器一般能在半個周波至1個周波內完成采樣、計算，在2個周期到來時，控制器已經發出控制信號了。通過脈沖信號使晶閘管導通，投切電容器組大約20-30毫秒內就完成一個全部動作，這種控制方式是機械動作的接觸器類無法實現的。動態補償方式作為新一代的補償裝置有著廣泛的應用前景?，F(xiàn)在很多開關行業廠都試圖生產、制造這類裝置且有的生產廠已經生產出很不錯的裝置。當然與國外同類產品相比從性能上、元器件的質量、產品結構上還有一定的差距 。

（1）動態補償?shù)木€路方式

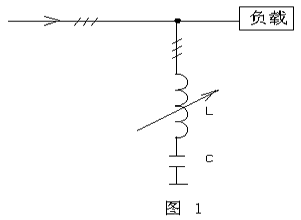

①LC串接法原理如圖1所示，這種方式采用電感與電容的串聯接法，調節電抗以達到補償無功損耗的目的。從原理上分析，這種方式響應速度快，閉環使用時，可做到無差調節，使無功損耗降為零。從元件的選擇上來說，根據補償量選擇1組電容器即可，不需要再分成多路。

既然有這么多的優點，應該是非常理想的補償裝置了。但由于要求選用的電感量值大，要在很大的動態范圍內調節，所以體積也相對較大，價格也要高一些，再加一些技術的原因，這項技術到目前來說還沒有被廣泛采用或使用者很少。

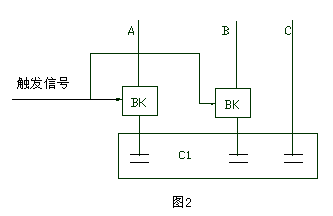

②采用電力半導體器件作為電容器組的投切開關，較常采用的接線方式如圖2。圖中BK為半導體器件，C1為電容器組。

這種接線方式采用2組開關，另一相直接接電網省去一組開關，有很多*性。

作為補償裝置所采用的半導體器件一般都采用晶閘管，其優點是選材方便，電路成熟又很經濟。其不足之處是元件本身不能快速關斷，在意外情況下容易燒毀，所以保護措施要完善。當解決了保護問題，作為電容器組投切開關應該是較理想的器件。

動態補償?shù)膽梅秶懊嬉炎隽撕唵谓榻B，但就其實際的補償效果還要看控制器是否有較高的性能及參數。很重要的一項就是要求控制器要有良好的動態響應時間，準確的投切功率，還要有較高的自識別能力，這樣才能達到最佳的補償效果。

當控制器采集到需要補償?shù)男盘柊l(fā)出一個指令（投入一組或多組電容器的指令），此時由觸發脈沖去觸發晶閘管導通，相應的電容器組也就并人線路運行。需要強調的是晶閘管導通的條件必須滿足其所在相的電容器的端電壓為零，以避免涌流造成元件的損壞，半導體器件應該是無涌流投切。當控制指令撤消時，觸發脈沖隨即消失，晶閘管零電流自然關斷。關斷后的電容器電壓為線路電壓交流峰值，必須由放電電阻盡快放電，以備電容器再次投入。

元器件可以選單項晶閘管反并聯或是雙向晶 閘管，也可選適合容性負載的固態接觸器，這樣可以省去過零觸發的脈沖電路，從而簡化線路，元件的耐壓及電流要合理選擇，散熱器及冷卻方式也要考慮周全。

3、混合投切方式

實際上就是靜態與動態補償?shù)幕旌?，一部分電容器組使用接觸器投切，而另一部分電容器組使用電力半導體器件。這種方式在一定程度上可做到優勢互補，但就其控制技術，目前還見到完善的控制軟件，該方式用于通常的網絡如工礦、小區、域網改造，比起單一的投切方式拓寬了應用范圍，節能效果更好。補償裝置選擇非等容電容器組，這種方式補償效果更加細致，更為理想。還可采用分相補償方式，可以解決由于線路三相不平行造成的損失。

在無功功率補償裝置的應用方面，選擇那一種補償方式，還要依電網的狀況而定，首先對所補償?shù)木€路要有所了解，對于負荷較大且變化較快的工況，電焊機、電動機的線路采用動態補償，節能效果明顯。對于負荷相對平穩的線路應采用靜態補償方式，也可使用動態補償裝置。對于一些特殊的工作環境就要慎重選擇補償方式，尤其線路中含有瞬變高電壓、大電流沖擊的場合是不能采用動態補償?shù)?。一般電焊工作時間均在幾秒鐘以上，電動機啟動也在幾秒鐘以上，而動態補償?shù)捻憫獣r間在幾十毫秒，按40毫秒考慮則從40毫秒到5秒鐘之內是一個相對的穩態過程，動態補償裝置能完成這個過程。如果線路中沒有出現這么一段相對的穩態過程并能量又有較大的變化，我們把它稱為瞬變或閃變，采用動態補償就要出問題并可能引發事故。

二、無功功率補償控制器

無功功率補償控制器有三種采樣方式，功率因數型、無功功率型、無功電流型。

選擇那一種物理控制方式實際上就是對無功功率補償控制器的選擇?？刂破魇菬o功補償裝置的指揮系統，采樣、運算、發出投切信號，參數設定、測量、元件保護等功能均由補償控制器完成。十幾年來經歷了由分立元件--集成線路--單片機--DSP芯片一個快速發展的過程，其功能也愈加完善。就國內的總體狀況，由于市場的需求量很大，生產廠家也愈來愈多，其性能及內在質量差異很大，很多產品名不符實，在選用時需認真對待。在選用時需要注意的另一個問題就是國內生產的控制器其名稱均為"XXX無功功率補償控制器"，名稱里出現的"無功功率"的含義不是這臺控制器的采樣物理量。采樣物理量取決于產品的型號，而不是產品的名稱。

1、功率因數型控制器

功率因數用cosΦ表示，它表示有功功率在線路中所占的比例。當cosΦ=1時，線路中沒有無功損耗。提高功率因數以減少無功損耗是這類控制器的最終目標。這種控制方式也是很傳統的方式，采樣、控制也都較容易實現。

• "延時"整定，投切的延時時間，應在10s-120s范圍內調節 "靈敏度"整定，電流靈敏度，不大于0-2A 。

• 投入及切除門限整定，其功率因數應能在0.85（滯后）-0.95（超前）范圍內整定。

• 過壓保護設量

• 顯示設置、循環投切等功能

這種采樣方式在運行中既要保證線路系統穩定、無振蕩現象出現，又要兼顧補償效果，這是一對矛盾，只能在現場視具體情況將參數整定在較好的狀態下工作。即使調整的較好，也無法禰補這種方式本身的缺陷，尤其是在線路重負荷時。舉例說明：設定投入門限；cosΦ=0.95（滯后）此時線路重載荷，即使此時的無功損耗已很大，再投電容器組也不會出現過補償，但cosΦ只要不小于0.95，控制器就不會再有補償指令，也就不會有電容器組投入，所以這種控制方式建議不做為推薦的方式。

2、無功功率（無功電流）型控制器

無功功率（無功電流）型的控制器較完善的解決了功率因數型的缺陷。一個設計良好的無功型控制器是智能化的，有很強的適應能力，能兼顧線路的穩定性及檢測及補償效果，并能對補償裝置進行完善的保護及檢測，這類控制器一般都具有以下功能：四象限操作、自動、手動切換、自識別各路電容器組的功率、根據負載自動調節切換時間、諧波過壓報警及保護、線路諧振報警、過電壓保護、線路低電流報警、電壓、電流畸變率測量、顯示電容器功率、顯示cosΦ、U、I、S、P、Q及頻率。

由以上功能就可以看出其控制功能的完備，由于是無功型的控制器，也就將補償裝置的效果發揮得。如線路在重負荷時，那怕cosΦ已達到0.99（滯后），只要再投一組電容器不發生過補，也還會再投入一組電容器，使補償效果達到最佳的狀態。采用DSP芯片的控制器，運算速度大幅度提高，使得富里葉變換得到實現。當然，不是所有的無功型控制器都有這么完備的功能。國內的產品相對于國外的產品還存在一定的差距。

3、用于動態補償?shù)目刂破?/strong>

對于這種控制器要求就更高了，一般是與觸發脈沖形成電路一并考慮的，要求控制器抗干擾能力強，運算速度快，更重要的是有很好的完成動態補償功能。由于這類控制器也都基于無功型，所以它具備靜態無功型的特點。

目前，國內用于動態補償?shù)目刂破?，與國外同類產品相比有較大的差距，一是在動態響應時間上較慢，動態響應時間重復性不好。二是補償功率不能一步到位，這些應是生產廠家要重點解決的問題。另外，相應的國家標準也尚未見到，這方面落后于發展。

三、濾波補償系統

由于現代半導體器件應用愈來愈普遍，功率也更大，但它的負面影響就是產生很大的非正弦電流。使電網的諧波電壓升高，畸變率增大，電網供電質量變壞。

如果供電線路上有較大的諧波電壓，尤其5次以上，這些諧波將被補償裝置放大。電容器組與線路串聯諧振，使線路上的電壓、電流畸變率增大，還有可能造成設備損壞，再這種情況下補償裝置是不可使用的。解決方法就是在電容器組串接電抗器來組成諧波濾波器。濾波器的設計要使在工頻情況下呈容性，以對線路進行無功補償，對于諧波則為感性負載，以吸收部分諧波電流，改善線路的畸變率。增加電抗器后，要考慮電容端電壓升高的問題。

濾波補償裝置即補償了無功損耗又改善了線路質量，雖然成本提高較多，但對于諧波成分較大的線路還是應盡量考慮采用。不能認為裝置一時不出問題就認為沒有問題存在。

四、元器件

1、電容器

早先的工藝是由2個電極泊與絕緣膜繞制而成。而現在的技術則在電介質的兩個面鍍上金屬體為電極，從體積容量比及電性能上都有很大的提高。其最大的改進就是電容器的自然恢復性能，即使電介質某一部位擊穿，也不會損壞電容器。還有的在電容器內部設有過熱保護或過流保護。

選擇電容器主要是確認電容器的可靠性及壽命。最好做較深入的了解，如過電壓能力、介質材料及厚度等這些與電容器的壽命有密切關系的指標。如果電網質量比較好，就可選擇常規的電容器。如果電網電壓畸變率在≥5%且≤10%時,則可選擇油浸電容器．油浸電容器負載能力較強。

2、接觸器

應該選擇轉專用于投切電容器的接觸器。這種接觸器與常規接觸器不同。一般增加了抑制涌流的裝置及放電觸頭。

選擇時主要是看抑制涌流的能力，按規定應不大于額定電流的５０倍，較好的接觸器可以做到２０倍之內。還要了解其可靠性如何，以降低設備的故障率。
