乙氧基乙醇液位計

    乙氧基乙醇液位計可以在高溫、高壓、高粘度和強腐蝕等條件下，安全可靠地測量液位，度數直觀，顯示醒目，測量范圍大。該系列產品廣泛用于電力、石油、化工、冶金、環保、醫藥、食品等各行業過程中的液位測量和控制。

    根據在容器安裝位置不同，提供側裝、頂裝、頂裝側顯等型式。根據工作介質的不同，提供304/316L不銹鋼、不銹鋼內襯四氟、ABS、PP-R、UPVC等材質，其中ABS、PP-R、UPVC、不銹鋼襯四氟材質適用于酸、堿等腐蝕性介質。除了基本型外，還有高溫高壓型、防腐型、夾套型、防霜型、電伴熱型、電子雙色型等多種形式可供選擇。

磁翻板液位計特點:
▲精密制造，堅固耐用；
▲特殊結構和材質設計；
▲高消晰度液位指示器；
▲安裝方式和過程連接靈活；
▲可配套開關和變送器；
典型應用:
◆高溫高壓應用；
◆低溫/深冷應用；
◆特材應用；
◆一體式應用；

□  特點
●適合容器內液體介質的液位、界面的測量。除現場指示，還可配 遠傳變送器、報警開關、檢測功能齊全。
●指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要
  改變角度。
●測量范圍大，不受貯槽高度的限制。
● 指示機構與被測介質*隔離，密封性好，可靠性高，使用安全。
● 結構簡單、安裝方便、維護方便、耐腐蝕、無需電源、防爆。
乙氧基乙醇液位計過程連接法蘭

當浮子液位計壓力等級為PN1.6、2.5、4.0Mpa時，其過程連接法蘭均接JB82.2-94可動凸面法蘭制造(即PN2.5Mpa的壓力等級仍配PN4.0Mpa等級的法)，用戶自配凹面法蘭(可與帶傲凹面法蘭的閥門直接連接。)當浮子液位計壓力等級為PN6.4、10.0、16.0Mpa時，其過程連接法蘭為JB82.0-91、DN25固定凸面法蘭制造，過程邊接法蘭等級與浮子液位計相同。(可與帶傲凹面法蘭的閥門連接)。
    用戶如需特殊法蘭(如HGJ、GB、ABSI等標準，)需在訂貨時注明環境振動：頻率≤25HZ、振幅≤0.5mm(在實際運行狀態下)

液壓*

輸出形式：三常開、三常閉開關信號
能點容量：220VAC 2A
工作壽命：>105次
報警精度：±5mm
供電電源：24VDC、220VAC 50Hz
環境溫度：-40～60℃
出線口接頭：內螺紋M20×1.5
防爆型式標志：本安型ibllBT4

隔爆型diBT4

系統構成及接線
    1、上下限開關輸出
    由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
    2、電遠傳
    由測量單元和變送單元兩部分組成。
    3、本安防爆
    a 帶本安防爆，上、下限開關輸出型
    防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。(圖三)
    b 帶本安防爆遠傳型
    適合使用于∏類電氣設備(工廠用)、C級氣體，*高表面溫度組別T4(135℃)。(圖四)
    c 使用注意事項
    ①變送器外殼設有外接地，用戶使用時必須可靠接地。
    ②安全柵的使用應遵守有關使用說明內容。
    ③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF。

液位遠傳裝置

遠傳量程：0～6000mm(任意選用)
精度：±10.0mm
回差：±10.0mm
輸出信號：4～20mADC
遠傳*距離：3km
負載電阻：250Ω(不包括導線電阻200Ω)
供電電源：24VDC、220V.AC 50Hz；
環境溫度：-40～60℃
出線口接頭：內螺紋M20×1.5
防爆型式標志：本安型ibllBT5
              隔爆型diBT5

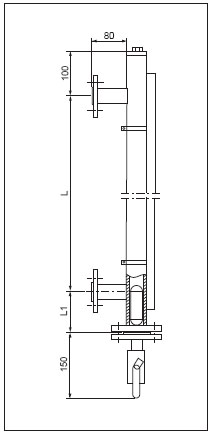

磁翻板液位計結構及工作原理
    1、基本型
    根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的*磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
    2、電遠傳
    在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
    3、上下限開關輸出
    在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。

磁翻板液位計規格型號：
