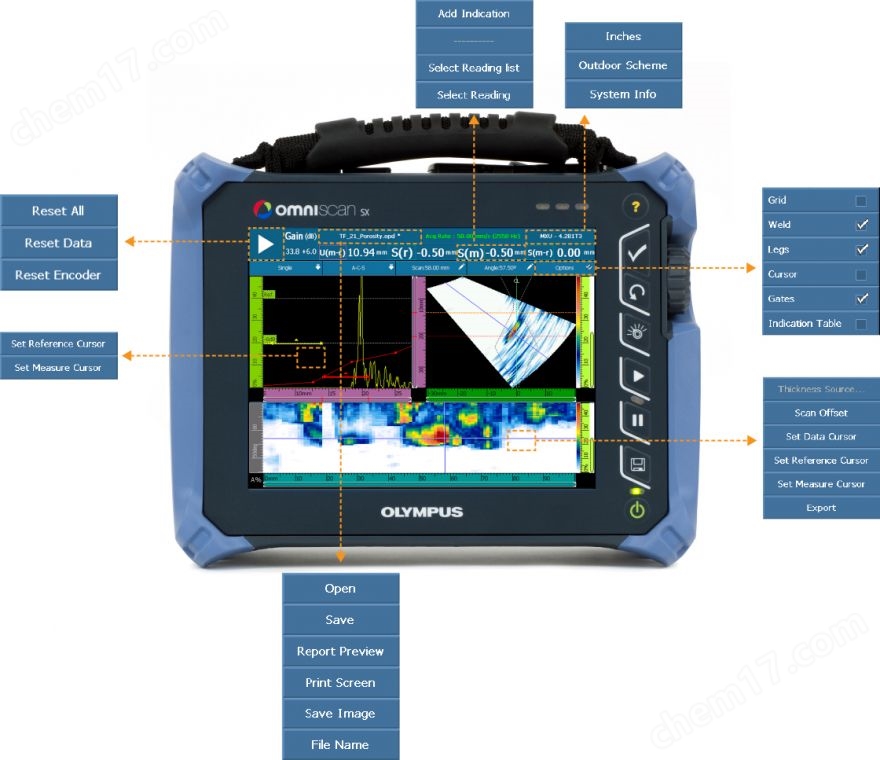

奧林巴斯（EVIDENT）超聲相控陣探傷儀傷儀OmniScan SX的詳細介紹：
奧林巴斯（EVIDENT）超聲相控陣探傷儀傷儀OmniScan SX系列是其廣受歡迎的OmniScan探傷儀家族中的一款便攜式、經濟高效的型號，主要面向常規的相控陣（PA）和常規超聲（UT）檢測應用。它定位在旗艦級OmniScan X3和更基礎的OmniScan MX2之間，在性能、價格和易用性上取得了很好的平衡。
一、 核心定位與主要特點
OmniScan SX的核心定位是：讓相控陣技術更易于普及，為常規檢測任務提供穩定可靠的解決方案。
其主要特點可以概括為：
1. 經濟高效：相比X3系列，SX提供了更親民的價格，降低了用戶進入相控陣檢測領域的門檻，是預算有限但又需要相控陣技術的用戶的理想選擇。
2. 便攜輕巧：設計緊湊，重量輕（主機約2.5公斤，含電池），非常適合現場檢測，如石油管道、壓力容器、焊接檢測等。
3. 直觀易用：用戶界面基于熟悉的OmniScan平臺，簡化了設置流程。它提供了引導式校準（如ACG）和預置的檢測向?qū)?，即使是?jīng)驗較少的操作人員也能快速上手。
4. 出色的性能：盡管是經濟型型號，但其性能并不妥協，提供了清晰的圖像質量和足夠的數據采集能力，滿足大多數標準檢測需求。
5. 堅固耐用：符合IP64防護等級，具有良好的防塵和防潑濺能力，能夠適應惡劣的工業現場環境。
二、 主要技術規格與功能
| 外殼 | 總體尺寸（寬 × 高 × 厚） | 267 mm × 208 mm × 94 mm |
|---|---|---|
| 機殼 | 重量 | 3.4 kg，含電池 |
| 數據存儲 | 存儲設備 | SDHC卡*，或大多數標準USB存儲設備。 *建議使用Lexar品牌存儲卡，以獲得優質結果。 |
| 數據文件容量 | 300 MB | |
| I/O端口 | USB端口 | 2個符合USB 2.0技術規格的USB端口 |
| 音頻報警 | 有 | |
| 視頻輸出 | 視頻輸出（SVGA） | |
| I/O線 | 編碼器 | 雙軸編碼器線（正交、向上、向下或時鐘/方向） |
| 數字輸入 | 4個數字TTL輸入，5 V | |
| 數字輸出 | 3個數字TTL輸出，5 V；每個輸出最大電流為15 mA。 | |
| 采集開關 | 有，通過對一個數字輸入進行配置的方式實現 | |
| 電源輸出線 | 5 V，500 mA電源輸出線（帶短路保護） | |
| 步速輸入 | 5 V TTL步速輸入 | |
| 顯示 | 顯示屏尺寸 | 8.4英寸 （對角線） |
| 分辨率 | 800像素 × ?600像素 | |
| 亮度 | 600 cd/m2 | |
| 觀察角度 | 水平：–80°～ 80°；豎直：–60°～ 80° | |
| 顏色數量 | 1千6百萬 | |
| 顯示屏 | 類型 | 薄膜晶體管液晶顯示屏（TFT LCD） |
| 電源供應 | 電池類型 | 智能鋰離子電池 |
| 電池數量 | 1個 | |
| 電池供電時間 | 正常操作條件下，至少6小時 | |
| 環境技術規格 | 工作溫度范圍 | -10 °C ～ 45 °C |
| 存儲溫度范圍 | –20 °C ～ 60 °C，含電池 –20 °C ～ 70 °C，不含電池 | |
| 相對濕度 | 45 °C無冷凝的條件下，最大相對濕度為70 %。 | |
| 侵入保護評級 | 設計符合IP66評級標準的要求。 | |
| 防撞擊評級 | 通過美軍標準MIL-STD-810G 516.6中的墜落測試。 | |
| 超聲技術規格（適用于OMNISX-1664PR） | 接口 | 1個相控陣接口：奧林巴斯PA接口 2個UT接口：LEMO 00 |
| 聚焦法則數量 | 256個 | |
| 探頭識別 | 自動探頭識別 |
| 脈沖發生器/接收器 | 孔徑 | 16個晶片 | ||
|---|---|---|---|---|
| 晶片數量 | 64個晶片 | |||
| 脈沖發生器 | PA通道 | UT通道 | ||
| 脈沖發生器/接收器：電壓 | 40 V、80 V、115 V | 95 V、175 V、340 V | ||
| 脈沖發生器/接收器 | 脈沖寬度 | 30 ns ～ 500 ns范圍內可調，分辨率為2.5 ns。 | 30 ns ～ 1000 ns范圍內可調，分辨率為2.5 ns。 | |
| 脈沖形狀 | 負方波 | 負方波 | ||
| 輸出阻抗 | 35 Ω（脈沖回波模式）； 30 Ω（一發一收模式） | < 30 Ω | ||
| 接收器 | PA通道 | UT通道 | ||
| 增益 | 0 dB ～ 80 dB，最大輸入信號為550 mVp-p（滿屏高） | 0 dB ～ 120 dB，最大輸入信號為34.5 Vp-p（滿屏高） | ||
| 輸入阻抗 | 60 Ω（脈沖回波模式）； 150 Ω（一發一收模式） | 60 Ω（脈沖回波模式）； 50 ?（脈沖發送接收模式） | ||
| 系統帶寬 | De 0,5 MHz a 18 MHz (NOTA: el límite inferior de 0,6 MHz, indicado anteriormente, usaba una atenuación precisa de –3 dB para la frecuencia de corte). | 0.25 MHz ～ 28 MHz（–3 dB） | ||
| 聲束形成 | 掃查類型 | 扇形或線性 | ||
|---|---|---|---|---|
| 組數量 | 1個 | |||
| 數據采集 | PA通道 | UT通道 | ||
| 有效數字化頻率 | 最大100 MHz | 100 MHz | ||
| 最大脈沖速率 | 最高6 kHz（C掃描） | |||
| 數據處理 | PA通道 | UT通道 | ||
| 數據點數 | 最多8192個 | |||
| 實時平均 | PA：2、4、8、16 | UT：2、4、8、16、32、64 | ||
| 檢波器 | 射頻、全波、正半波和負半波 | |||
| 濾波 | 3個低通、3個帶通、5個高通濾波器 | 3個低通、6個帶通、3個高通濾波器（TOFD配置下為8個低通濾波器） | ||
| 視頻濾波 | 平滑（根據探頭頻率范圍調節） | |||
| 數據顯示 | A掃描刷新率 | A掃描：60 Hz； S掃描：60 Hz |
|---|---|---|
| 數據同步 | 根據內部時鐘 | 1 Hz ～ 6 kHz |
| 根據編碼器 | 雙軸：1步 ～ 65536步 | |
| 可編程的時間校正增益（TCG） | 點數量 | 16個：每個聚焦法則有一條TCG（時間校正增益）曲線 |
| 最大斜率 | 40 dB/10 ns | |
| 報警 | 報警數量 | 3個 |
| 條件 | 閘門的任意邏輯組合 |
OmniScan SX儀器符合或超過ASME、AWS、API和EN規范中針對儀器和軟件規定的低要求。
1. 硬件配置：
*通道數：通常提供16:64PR或32:128PR兩種配置。這意味著儀器可以同時激活最多16或32個晶片進行激發，但通過電子切換，總共可以管理64或128個晶片。這對于大多數線性掃查和扇形掃查已經足夠。
*顯示器：高亮度的陽光下可視觸摸屏，操作便捷。
*連接性：具備USB、Wi-Fi、HDMI輸出等接口，方便數據傳輸和實時顯示。
*電池：使用可熱插拔的雙電池系統，支持在不關機的情況下更換電池，保證長時間連續工作。
2. 軟件功能：
*檢測模式：
*相控陣（PA）：支持線性掃查、扇形掃查（S掃描）。
*常規超聲（UT）：支持A掃描顯示，可與PA同時使用。
*TOFD（衍射時差法）：部分型號或通過軟件升級可支持，用于更精確的缺陷定量。
*數據顯示：提供多種視圖，包括A掃描、S掃描、C掃描（拓撲圖）、帶狀圖等，便于從不同角度分析缺陷。
*數據分析軟件：儀器采集的數據可以使用功能強大的OmniPC軟件在電腦上進行離線詳細分析，生成專業的檢測報告。
*校準向?qū)В禾峁┳詣有?zhǔn)向?qū)Вㄈ鏏CG），簡化了探頭和楔塊的延遲、靈敏度和TCG/DAC校準過程，大大節省了現場設置時間。
三、 主要應用領域
OmniScan SX廣泛應用于需要高質量無損檢測的各個工業領域：
*焊縫檢測：是對接焊縫、角焊縫等焊接質量檢測的主力應用。其S掃描可以直觀地顯示焊縫內部的缺陷（如氣孔、夾渣、未熔合、裂紋等）。
*腐蝕成像：用于檢測管道、儲罐壁的腐蝕減薄情況，C掃描視圖可以直觀地顯示腐蝕的區域和深度。
*航空航天：用于檢測復合材料、鈦合金等部件的內部缺陷。
*制造業：用于鑄件、鍛件的質量控制和在役檢查。
四、 與同系列其他型號的比較（OmniScan SX vs MX2 vs X3）
為了更好地理解SX的定位，這里有一個簡單的對比：
| 特性 | OmniScan SX | OmniScan MX2 | OmniScan X3 |
| 市場定位 | 經濟實用型，常規PA/UT檢測 | 入門級/基礎型 | 旗艦級/gao端型，全功能 |
| 性能與通道 | 16:64PR 或 32:128PR，性能均衡 | 16:64PR，基本配置 | 32:128PR 或更高，性能強，采集速度更快 |
| 高級功能 | 支持PA、UT，可選TOFD | 支持PA、UT | 全面支持PA、UT、TOFD，并具備全聚焦方式（TFM） 等*成像技術 |
| 價格 | 中等，性價比高 | 較低 | 較高 |
| 適用用戶 | 需要可靠PA技術進行常規檢測的用戶 | 初次接觸PA或預算非常嚴格的用戶 | 需要*技術解決復雜檢測問題的研發機構或gao端工業用戶 |
五、 總結
奧林巴斯OmniScan SX是一款非常成功的“甜點級"相控陣探傷儀。
它成功地在價格、性能和易用性之間找到了最佳平衡點。對于大多數常規的無損檢測任務而言，它提供的功能已經足夠，且穩定可靠。如果您所在的行業需要采用相控陣技術來提高檢測效率和可靠性，但又不迫切需要X3系列那些最頂級的功能（如TFM），那么OmniScan SX無疑是一個很有吸引力和性價比的選擇。
