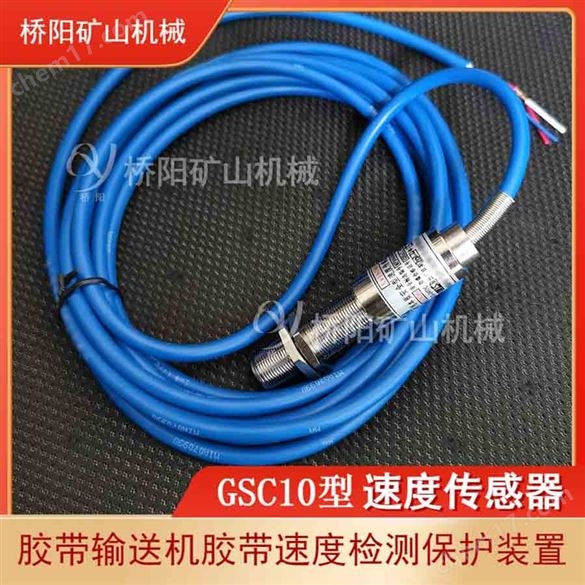

磁電式帶式輸送機配件 GSC10型速度傳感器

GSC10礦用本質安全型速度傳感器適用于煤礦井下環境中，與KHF236-K-Z礦用隔bao兼本安型帶式輸送機保護控制裝置主機配套使用。

GSC10礦用本質安全型速度傳感器（以下簡稱速度傳感器）適用于煤礦井下環境中，與KHF236-K-Z礦用隔bao兼本安型帶式輸送機保護控制裝置主機（以下簡稱主機）配套使用。接入本質安全型系統信號裝置中，作為膠帶輸送機的膠帶速度檢測、低速打滑、斷帶故障保護用，使膠帶輸送機發出低速打滑、斷帶故障信號而使系統斷電停機，也可用于地面非防bao等有膠帶輸送機的場合。

主參數：測量范圍（0~10）m/s

工作原理：磁電式

工作對象：速度

產品類型代號：傳感器

礦用本質安全型標志為：ExibIMb

使用環境條件

大氣壓力：80a~110kPa；

環境溫度：0℃~40℃；

相對濕度：≤95%（25℃）

無破壞絕緣的腐蝕性氣體的場所；

無淋水及其它液體浸入；

無強烈振動沖擊的環境中。

主要技術參數：

工作電壓：DC12~24V；

工作電流：不大于20mA；

輸出特性：NPN常開；

測量范圍：(0-10)m/s。

安裝接線

安裝:如下圖所示；

接線：

導線色標：

電源正-紅色

信號輸出-白色

電源負-藍色

導向滾筒

磁鐵（將其固定在滾筒端蓋上）

滾筒固定螺栓

速度傳感器（將其固定在滾筒軸承座上，與端蓋磁鐵的距離≤20mm）

注意事項

在使用和維護時，不得改變本安電路和本安電電路有關的電氣元件的規格、名稱、型號及其參數。

運輸與貯存

在運輸過程中應避免暴曬雨淋,應防止劇烈碰撞,嚴禁摔擲、重壓。

傳感器應貯存在空氣干燥無腐蝕性氣體的環境中。

開箱及檢查

隨同產品裝箱的文件有：產品使用說明書、產品合格證；

開箱后檢查裝箱內容與裝箱單是否相符。
