綜合型自動氣象觀測站是山東天合可用于大田及室外空氣溫濕度、風速、風向、氣壓、雨雪、土壤溫濕度、土壤PH、土壤鹽分、紫外線輻射、二氧化碳、光合有效輻射等各類氣象數據。系統采用模塊化設計，可根據用戶需求定制多種氣象參數，方便用戶靈活選擇測量參數。系統自帶數據存儲功能，可任意查看歷史數據，同時*的防水及防腐蝕處理，可保證該產品能應用于各種惡劣的野外環境。

一、產品簡介

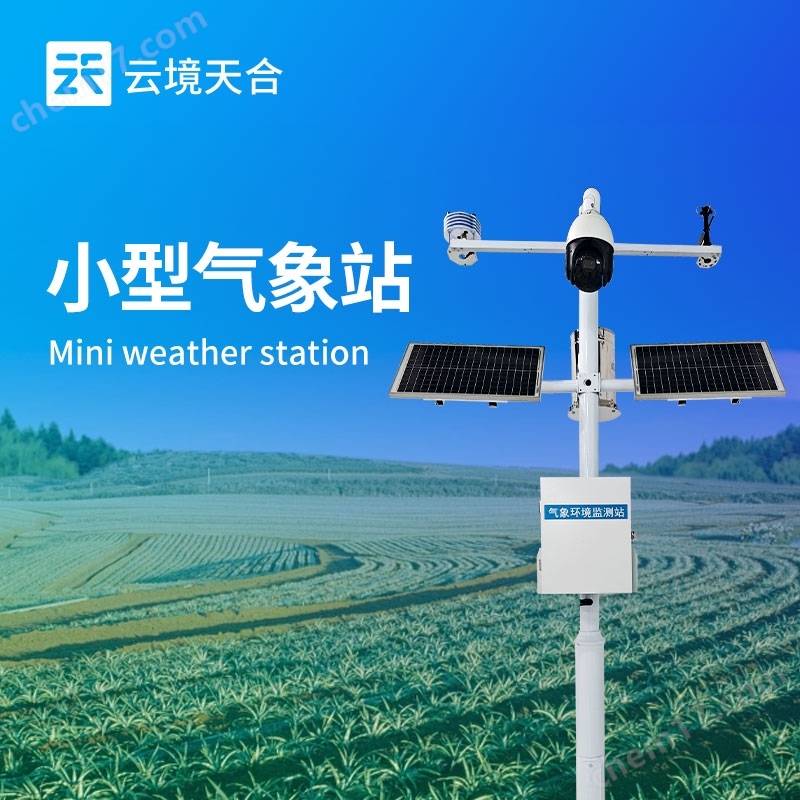

綜合型自動氣象觀測站TH-QC12是一款高度集成、低功耗、可快速安裝、便于野外監測使用的高精度氣象觀測設備。

該設備由氣象傳感器，采集器，太陽能供電系統，立桿支架，云平臺五部分組成。免調試，可快速布置，廣泛運用于氣象、農業、林業、環保、海洋、機場、港口、科學考察、校園教育等領域。

二、產品特點

1、低功耗采集器：靜態功耗小于50uA

2、標配GPRS聯網、支持擴展藍牙、有線傳輸

3、7寸安卓觸屏，版本：4.4.2、四核Cortex™-A7，512M/4G

4、支持modbus485傳感器擴展

5、太陽能充電管理MPPT自動功率點跟蹤

6、三米碳鋼支架，兩節法蘭盤對接

7、信息報警，超限后向手機上發送信息

8、ABS材質防護箱，耐腐蝕、抗氧化，防水等級IP66

三、技術參數

1)采集器供電接口：GX-12-3P插頭，輸入電壓5V，帶RS232輸出Json數據格式,采集器供電：DC5V±0.5V峰值電流1A,

2)傳感器modbus、485接口：GX-12-4P插頭，輸出供電電壓12V/1A,設備配置接口：GX-12-4P插頭，輸入電壓5V

3)太陽能供電、配置鉛酸電池，可選配30W 20AH/50W 40AH/100W 100AH.充電控制器：150W，MPPT自動功率點跟蹤，效率提高20%

4)數據上傳間隔：1分鐘-1000分鐘可調

5)7寸安卓觸屏，屏幕尺寸：1024*600 RGB LCD

6)傳感器參數

1)風速：0～70m/s（±0.1m/s）；

2)風向：0～360°（±1°）；

3)空氣溫度：-40℃～85℃（±0.3℃）；

4)空氣濕度：0～100%RH（±2%RH）；

5)大氣壓力：300hPa～1100hPa（±0.02hPa）；

6)PM2.5：0-1000ug/m3（±15%）

7)PM10：0-1000ug/m3（±15%）

8)雨量：≦4mm/min（±0.2mm）；

9）一氧化碳：0-2000ppb（±1.5%F.S）

10）二氧化硫：0-2000ppb（±1.5%F.S）

11）二氧化氮：0-2000ppb（±1.5%F.S）

12）臭氧：0-2000ppb（±1.5%F.S）

8)生產企業具有ISO質量管理體系、環境管理體系和職業健康管理體系認證7)整機取得國家氣象計量站校準證書

9)生產企業具有知識產權管理體系認證證書和計算機軟件注冊證書

四、產品尺寸圖

五、產品結構圖

六、上位機軟件介紹

1、PC單機版數據接收、存儲、查看、分析軟件

2、支持串口數據接收、處理、展示

3、支持json字符串、modbus485等通信方式

4、可自設置存儲時間，modbus485采集模式下可自設置采集時間

5、支持自助增加、刪除、修改監測參數的協議、名稱、圖標等

6、支持數據后處理功能

7、支持外置運行javascript腳本
