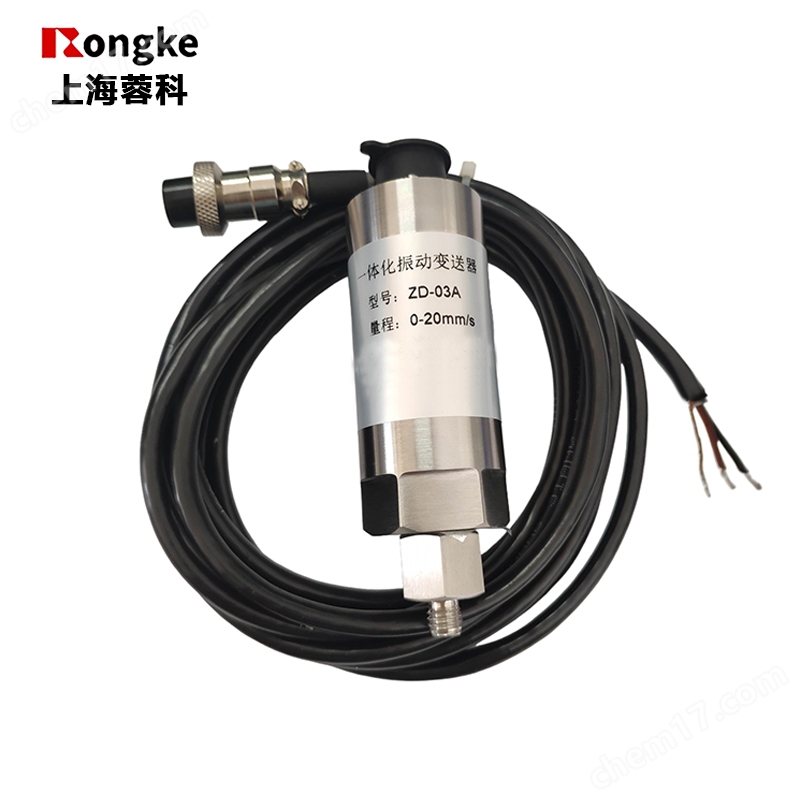

ZD-03A一體化振動變送器 返回列表頁

ZD-03A一體化振動變送器

ZD-03A一體化振動變送器是工業領域中用于實時監測設備振動狀態的核心傳感與變送一體化設備，它將振動信號的采集、調理、轉換與輸出功能集成于單個或緊湊型模塊中，無需額外搭配信號調理器或轉換器，可直接與 PLC、DCS、數據采集系統（DAQ）等工業控制或監測平臺對接，廣泛應用于旋轉機械（如電機、泵、風機、壓縮機、汽輪機）的狀態監測與故障預警，是保障設備安全穩定運行、實現預測性維護的關鍵組件

參數

2．1 頻率響應：5 ～ 1000 Hz

2．2 自振頻率：10Hz

2．3 測量范圍：0～20mm/s

2．4 輸出電流：4～20mA

2．5 輸出阻抗：≤500Ω

2．6工作電壓：DC24V

2．7 大加速度：10g

2．8 測量方向：垂直或水平

2．9 使用環境：溫   度 -40℃～80℃   相對濕度 ≤90%

2．10 外形尺寸：φ33×75mm

2．11 安裝方式：焊接或者螺紋

2．12安裝螺紋：M10×1.5

2．13重    量： 約500g

注意事項

一體化振動變送器 便于現場觀察，性能優良。

1 傳感器和被測物體之間應有剛性緊密接觸。要求被測物體表面平整。

2 為防止松動，導線插頭與傳感器插座旋緊后可在外面涂抹硅橡膠。

3 兩線輸出時插頭的 (紅線)為+24V; (白線)為4-20mA輸出，（屏蔽層）接地。

4 為避免地線干擾，各接線端子與外殼是絕緣的。連線時注意不要短路。

5 不得隨便更換影響防爆性能的元件或結構。
