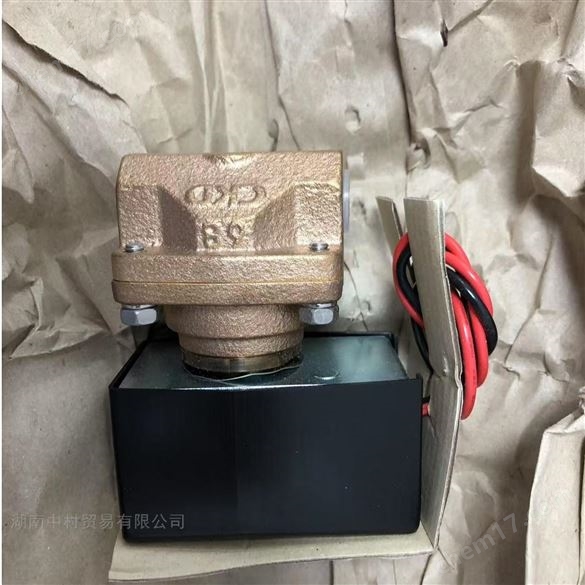

CKD喜開理隔膜式氣缸閥

CKD喜開理隔膜式氣缸閥

一、核心參數

（一）基礎參數對比

（二）環境與密封參數

（三）性能參數對比

二、產品優勢

1. 潔凈流體控制設計

2. 空間節省與配管簡化

• NAD 系列：體積小巧，單閥重量輕，安裝便捷，適合空間受限的設備。

• GNAD 系列：支持多閥集成設計，可將 2～5 個閥門集成在一起，大幅節省配管空間和工時。集中給氣型（C 氣口加壓）可通過單一氣源控制多閥動作，進一步簡化配管系統。

3. 材質多樣，適應廣泛工況

• 閥體材質：不銹鋼（標準型）適用于一般工業環境和有一定腐蝕性的介質；青銅材質成本更低，適合非腐蝕性介質。
• 密封材質：

• 乙丙烯橡膠（EPDM）：標準配置，適用于水、空氣等一般介質，耐溫范圍 - 20～120°C

• 氟橡膠（FKM）：可選配置，耐油性和耐化學腐蝕性更強，適用于有特殊要求的工況

4. 自對中密封與低維護設計

5. 安全可靠，適應特殊環境

• 氣控驅動：無需電力驅動，通過 0.2～0.7MPa 先導氣源控制閥門啟閉，在易燃易爆環境中使用更安全。
• 防爆性能：可在防爆環境中使用，符合相關安全標準，特別適合化工、制藥等行業的危險區域應用。
• 低泄漏設計：閥座泄漏量極低（≤1.33×10??Pa?m3/s），確保系統介質不泄漏，提高生產效率和安全性。

三、型號組成解析

（一）NAD 系列型號規則（以NAD1-10-RB為例）

（二）GNAD 系列型號規則（以GNAD1-10-RB-5為例）

（三）特殊型號說明

• NAD※V/GNAD※V：低真空適用型，可適配 1.3×102Pa 低真空環境，用于電子元件真空搬運等場景。
• 材質組合擴展：除標準的 R（不銹鋼）+B（乙丙烯橡膠）組合外，還可根據特殊需求選擇其他材質組合，如 B（青銅）+F（氟橡膠）等。
• 集成選項：GNAD 系列可根據客戶需求定制不同連數的集成閥，如 2 連、3 連、5 連等，進一步提高系統集成度。

（四）選型建議

1. 根據應用場景選擇系列：

• 單一閥門控制或空間較大的系統：選擇 NAD 單閥系列

• 多閥門協同控制或空間受限的系統：選擇 GNAD 集成系列

• 需要潔凈流體控制的場景（如食品、醫藥）：優先考慮隔膜式設計

2. 根據流體特性選擇材質：

• 一般工業環境（水、空氣）：標準不銹鋼 + 乙丙烯橡膠組合

• 高溫環境（>80°C）：選擇不銹鋼 + 氟橡膠組合

• 有腐蝕性介質：必須選擇不銹鋼材質，密封件根據介質特性選擇

3. 根據控制需求選擇功能：

• 需要同步控制多個閥門：選擇 GNAD 集中給氣型

• 每個閥門需要獨立控制：選擇 GNAD 個別給氣型

• 需要低真空應用：選擇帶 V 后綴的型號（NAD※V/GNAD※V）
