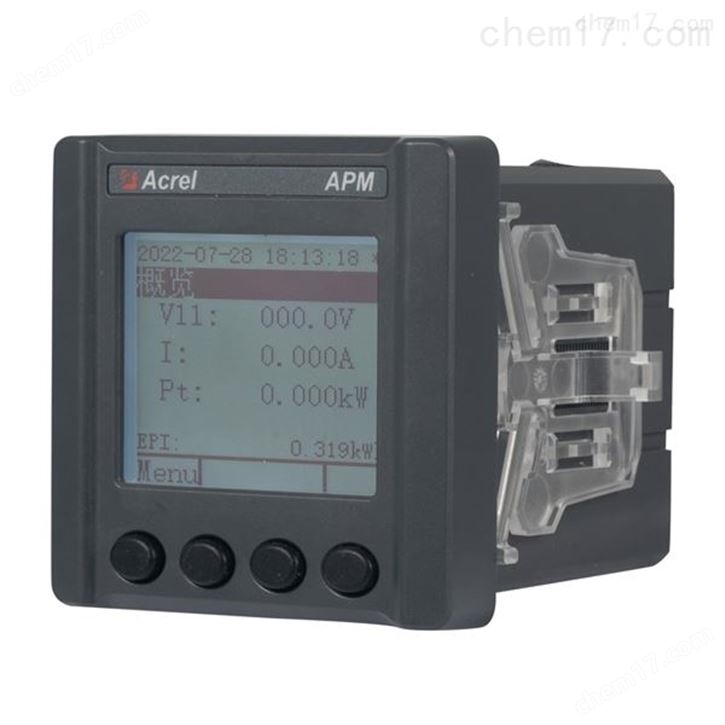

諧波測量儀表是一種用于分析電力系統中諧波成分的設備。諧波是指在電力系統中，頻率為基頻整數倍的電流或電壓波形的畸變。隨著非線性負載的增加，諧波問題日益嚴重，因此諧波測量儀表在電力系統的監測和管理中扮演著重要角色。
一、基本組成
諧波測量儀表通常由以下幾個主要部分組成：
1.傳感器：傳感器是核心組件，負責采集電流和電壓信號。常見的傳感器包括電流互感器（CT）和電壓互感器（VT）。這些傳感器將高電壓和高電流信號轉換為適合測量的低電壓和低電流信號。
2.信號處理單元：信號處理單元負責對傳感器采集到的信號進行處理。它通常包括模數轉換器（ADC）、數字信號處理器（DSP）和濾波器。ADC將模擬信號轉換為數字信號，DSP則對數字信號進行快速傅里葉變換（FFT），以提取諧波成分。
3.顯示和控制單元：顯示和控制單元用于向用戶展示測量結果，并提供操作界面。它通常包括液晶顯示屏（LCD）和控制按鈕。用戶可以通過控制按鈕選擇不同的測量模式和參數設置。
4.存儲單元：存儲單元用于保存測量數據和歷史記錄。通常配備閃存或SD卡，以便于數據的存儲和導出。
5.通信接口：為了實現與其他設備的連接，通常配備多種通信接口，如RS-232、RS-485、以太網等。這些接口使得儀表能夠與監控系統或計算機進行數據交換。
二、諧波測量的工作原理
1.信號采集：通過傳感器，儀表實時采集電力系統中的電流和電壓信號。這些信號通常是周期性的，包含基頻和諧波成分。
2.信號轉換：采集到的模擬信號經過ADC轉換為數字信號，以便進行后續處理。
3.頻域分析：數字信號處理器利用快速傅里葉變換（FFT）算法，將時間域信號轉換為頻域信號。通過頻域分析，儀表能夠識別出各個諧波成分及其幅值和相位。
4.數據處理與顯示：經過分析后，儀表將諧波成分的結果進行處理，并通過顯示屏向用戶展示。用戶可以查看各個諧波的幅值、總諧波畸變率（THD）等重要參數。
5.數據存儲與通信：測量結果可以存儲在儀表的存儲單元中，用戶也可以通過通信接口將數據導出到計算機或監控系統進行進一步分析。
三、應用
諧波測量儀表廣泛應用于電力系統的監測與管理。它們可以幫助電力公司識別和分析諧波問題，優化電力質量，降低設備損耗。此外，還可以用于工業企業的電力監測，確保設備的正常運行，避免因諧波引起的故障。
