多層減反射膜厚度分布對反射率的影響研究及 LT-R 系列膜厚儀應用解析

一、多層減反射膜的技術原理與厚度控制意義

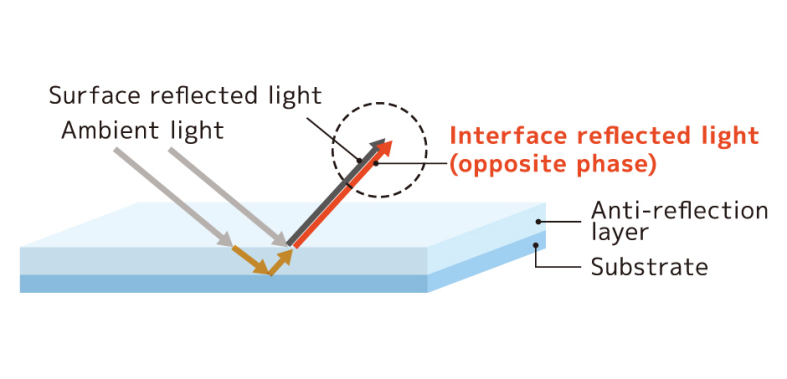

在光學器件領域，多層減反射膜通過精確調控膜層結構實現光反射率的顯著降低，其核心原理基于薄膜光學中的干涉效應。多層膜通常由交替的高折射率（H）和低折射率（L）材料堆疊而成，如 H-L 或 H-L-H 結構，通過優化各層厚度與折射率，可在特定波段形成相消干涉，從而提升透射率、減少眩光并優化成像質量。從眼鏡鏡片到太陽能電池板，從相機鏡頭到精密光學儀器，減反射膜的性能直接決定了光學系統的效率與穩定性。

二、多層減反射膜厚度分布不均勻性的來源

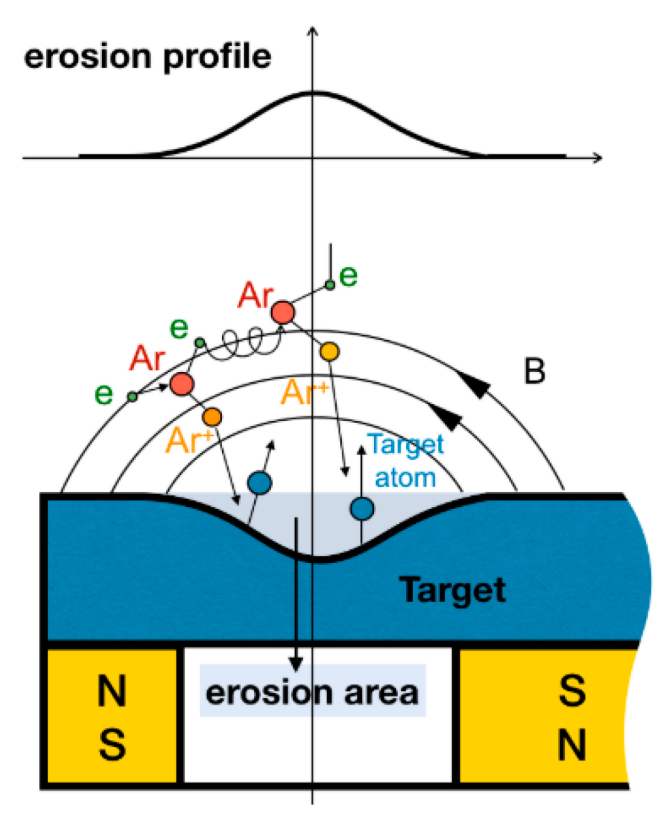

1. 蒸發源與濺射靶的幾何特性：物理氣相沉積（PVD）或磁控濺射中，蒸發源的指向性、濺射靶的離化區域分布會導致沉積粒子空間分布不均，使基片中心與邊緣的膜厚產生差異。

2. 基片運動與夾具設計：基片旋轉速度不穩定、夾具定位偏差或復雜形狀基片的邊緣效應，會引發局部沉積速率波動，導致膜厚分布偏差。

3. 沉積參數波動：真空度、工作氣體流量、沉積速率及基片溫度的微小波動，直接影響材料沉積效率與膜層生長模式，破壞厚度均勻性。

4. 材料特性差異：不同薄膜材料的密度、內應力等特性差異，可能導致沉積過程中生長不均，或冷卻后因應力釋放產生厚度偏差。

三、厚度分布不均勻性對反射率的影響機理

1. 最佳減反射波長漂移：厚度偏大導致最佳波長向長波偏移，偏小則向短波偏移，使目標工作波長下的反射率升高。

2. 減反射帶寬變窄或失真：均勻性不佳會破壞設計的 “低反射平臺”，形成多反射峰，導致有效帶寬縮小，寬波段性能穩定性下降。

3. 反射率最小值升高：厚度偏差使相消干涉條件失效，即使在設計波長處，反射率最小值也會顯著上升，降低光學系統透射效率。

4. 視場角依賴性增強：不同區域的厚度差異導致反射率隨入射角的變化規律不一致，影響光學元件在寬視場下的性能一致性。

5. 膜層穩定性隱患：厚度不均伴隨的應力分布差異，可能引發膜層開裂、剝落，降低器件使用壽命。

四、LT-R 系列反射膜厚儀：精準測量與工藝優化的核心工具

為解決多層減反射膜厚度測量與均勻性分析的難題，泓川科技推出 LT-R 系列反射膜厚儀，憑借高精度、高穩定性及強抗干擾能力，成為光學薄膜研發與生產的關鍵設備。

1. 核心技術優勢

• 超高測量精度：重復精度達 0.05nm，準確度 <±1nm（或 ±0.3%），可捕捉納米級厚度偏差，滿足多層膜嚴苛的精度要求。

• 寬光譜與高靈敏度：采用氘燈（190-400nm）與鹵素?zé)簦?50-2500nm）組合光源，覆蓋紫外至近紅外波段，結合高效模型擬合算法，支持單層至多層透明膜、硬薄膜的精準解析。

• 強抗干擾系統設計：高靈敏度、高信噪比元器件減少噪聲干擾；獨te的多參數反演算法與創新光學設計，確保在物理受限或惡劣環境下仍能穩定測量。

• 快速響應與靈活適配：最高采樣頻率達 100Hz，可實時監測動態沉積過程；適配彌散光斑（LTP-T10-UV-VIS）與聚焦光斑（LTVP-TVF）兩種探頭，滿足不同測量場景需求。

2. 關鍵性能參數

3. 應用場景與工藝優化價值

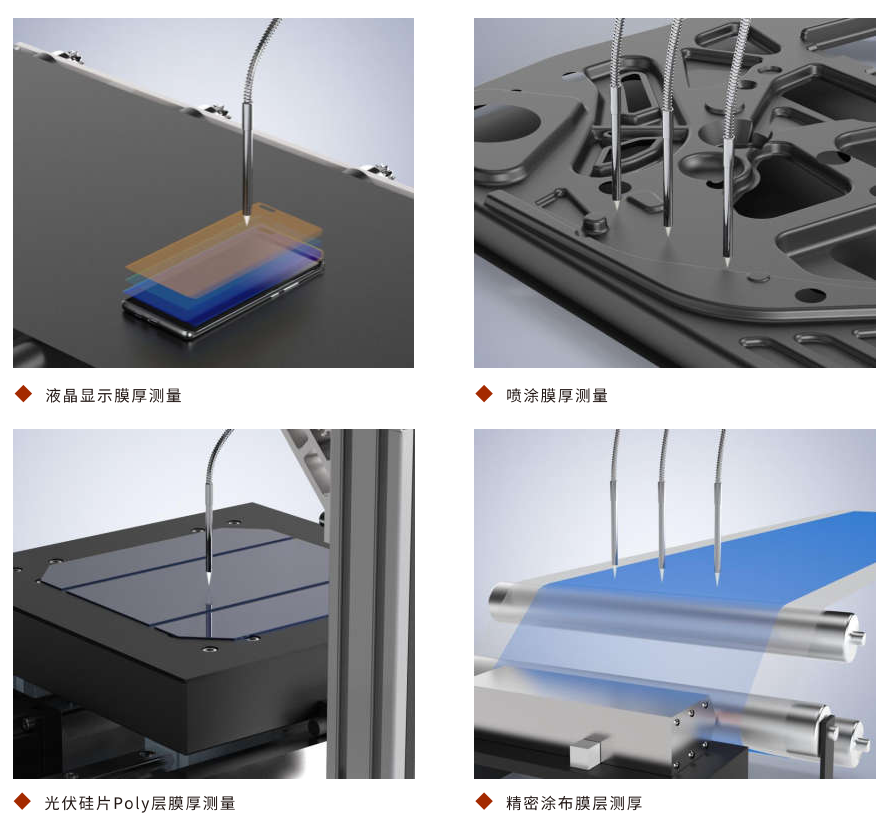

• 厚度均勻性分析：多點測量繪制膜層厚度分布圖譜，定位沉積過程中的不均勻區域，指導蒸發源 / 濺射靶調整及基片夾具優化。

• 實時工藝監控：高采樣頻率支持沉積過程中的動態厚度監測，及時反饋參數波動，減少批次不良率。

• 膜系設計驗證：精確測量實際膜層厚度，對比設計值驗證方案有效性，為膜系優化提供數據支撐。

• 缺陷溯源：結合反射率特性分析，快速判斷光學性能異常是否由厚度偏差引起，縮短故障排查周期。

4. 系統配置與軟件支持

• 硬件配置：包括高精度控制器、多類型探頭（支持不同光斑與安裝距離），防護等級 IP40，適應工業環境。

• 軟件功能：搭載 WLIStudio 上位機軟件，支持暗校準、反射率歸一化等功能；提供 WLI-SDK 二次開發包，便于集成至自動化生產線。
