內外皆精密｜使用NexION 5000 SP-ICP-MS分析半導體工藝化學品中的金屬納米顆粒

納米級污染物

無論是單個還是聚集的納米顆粒，都可能導致晶圓線之間的損壞或短路。隨著對更小線寬的需求，需要檢測半導體材料和該行業所用化學品中粒徑更小且顆粒數更少的污染物¹。

四甲基氫氧化銨(TMAH)

就是這樣一種化學物質，它是一種季銨鹽，在光刻工藝和液晶顯示器(LCD)中廣泛應用于光刻膠的開發。由于其在這些要求苛刻的應用中的廣泛使用，TMAH中雜質的分析變得越來越重要。最常見的TMAH形式是濃度為2-25%的水溶液。然而，在實際應用中，大多數半導體應用的濃度均在1-3%之間²。為了表征半導體化學品中的納米級污染物，需要一種能夠同時測定超低量溶解雜質和納米級雜質的檢測技術。

為了表征納米顆粒，ICP-MS可在單顆粒模式下運行(SP-ICP-MS)，并已被證明是一種用于檢測和測量納米顆粒的強大技術。這種方法可以測定多種納米顆粒特征，如無機成分、濃度、粒徑、粒徑分布和聚集³。使用ICP-MS分析納米顆粒時，必須有一個數據采集快速且駐留時間極低(低至10 μs)的系統。這是因?yàn)檩^短的駐留時間允許在單個納米顆粒羽流中進行多次強度讀數(其典型瞬態信號為400-600 μs)。相比之下，在較長的駐留時間下，納米顆粒羽流上捕獲的讀數數量減少，這影響峰值的定義，因此對從數據得出的結論產生負面影響，這對于含有混合粒徑的納米顆粒(作為聚集物)的溶液尤其如此。較短的駐留時間也可以降低背景噪音，而NP峰的積分強度保持不變，從而將顆粒從噪音中分離出來，改善檢測限。

另一個需要解決的挑戰是基質來源的多原子干擾和基質抑制/增強效應，尤其是在高碳含量材料的直接分析中。TMAH就是這樣一種基質材料。這種情況下，一個配有兩個分析儀四極桿和一個四極桿反應池的系統對分析極其有益，即在第一個四極桿中實現質量分離，然后在反應池中進行可重復且可靠的反應(即使使用純反應氣體，如純氨)，也可以降低許多元素的檢測限(DL)和背景當量濃度(BEC)。當使用反應氣體時，還需要ICP-MS減少反應池中離子流的“拉伸”，因?yàn)殡x子通過與反應氣體的物理相互作用而失去動能時經常發生這種情況。因此，軸向場技術等功能對于解決該情況非常有益。

所有SP-ICP-MS數據均使用NexION 5000 ICP-MS(珀金埃爾默Inc.)單顆粒模式與Syngistix^? Nano應用軟件模塊進行采集。儀器組件/參數如表1所示。元素在MS/MS或僅Q3模式下測量。采用并優化了三種氣體配置-冷等離子體條件下的氫氣反應模式、氨氣反應模式和標準模式(無氣體)，以提供更佳的干擾消除和檢測限。所使用的數據采集參數如表2所示。使用智能采樣獲得結果，消除了每種元素之間的沖洗和吸收時間，但也會因不同元素檢測方法之間的任何功率、氣體流速或氣體類型變化而暫停。

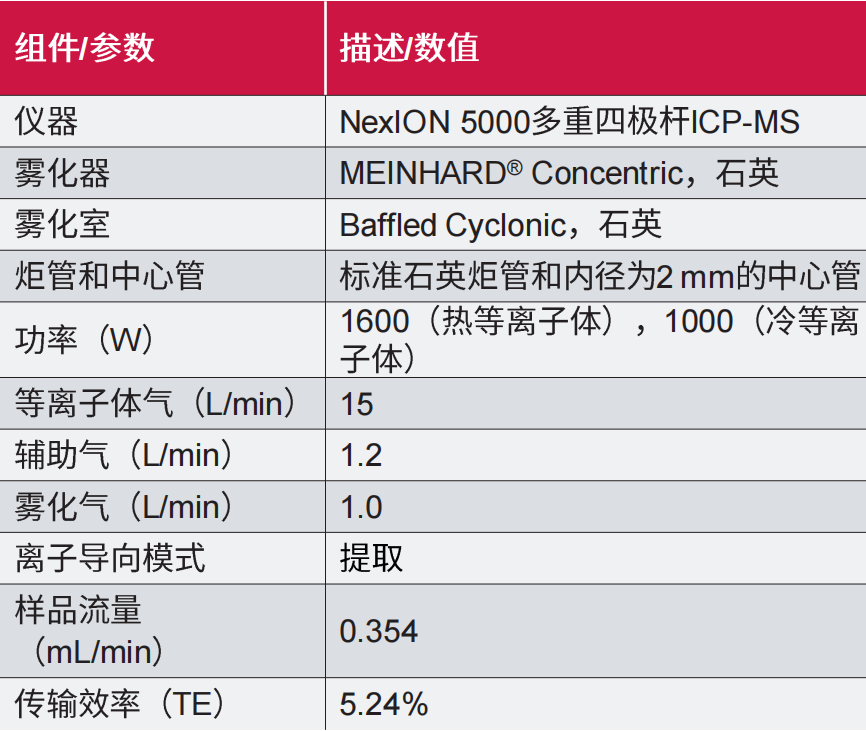

表1. NexION ICP-MS儀器組件和工作條件

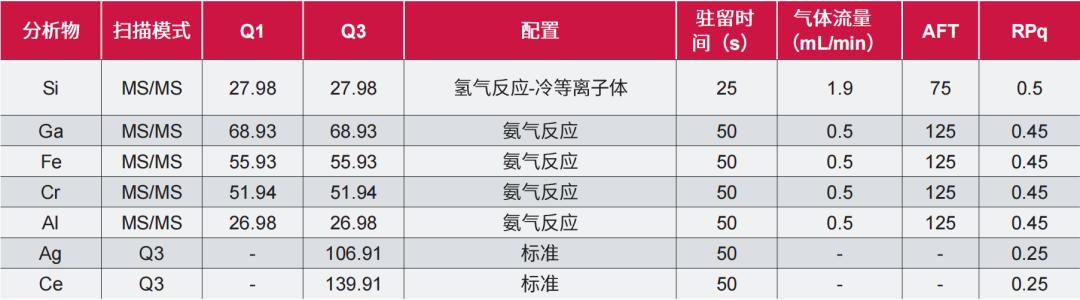

表2.元素、同位素和采集參數（點擊查看大圖）

空白掃描5% TMAH時，發現某些元素的背景升高，尤其是硅(圖1)。為了正確測定納米顆粒的粒徑，不考慮曲線圖的截距，利用曲線圖的斜率確定溶解校準的粒徑，這意味著使用標準加入法(MSA)進行校準，曲線如圖1所示。校準范圍內所有元素的相關系數(R)均高于0.9995。如圖1中的實時信號所示，無污染TMAH中存在一些納米顆粒。出于該原因，掃描5% TMAH中的顆粒作為加標樣品和未知樣品的基線。

圖1.5% TMAH中目標元素的實時空白信號(用于校準曲線、流速和傳輸效率測量)，以及使用MSA獲取的相應校準曲線（點擊查看大圖）

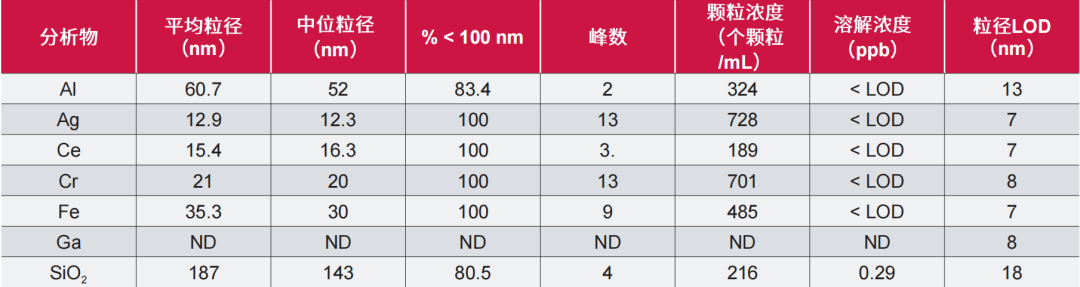

表3中的結果表明除Ga外，所有元素都存在少量顆粒，其中一些粒徑較大，特別是Si和Fe。

LOD=檢測限；AND=未檢測到

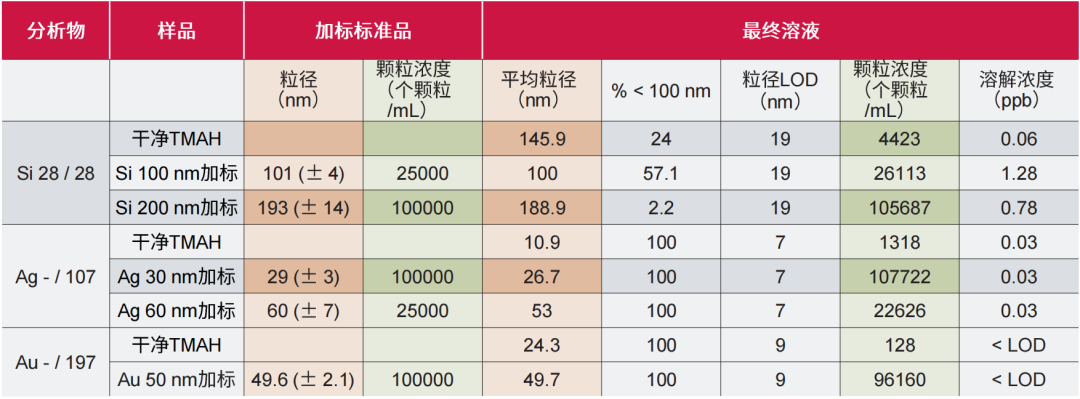

向5% TMAH樣品中加入已知的納米顆粒，以評估TMAH基質中粒徑和顆粒數的準確度。向5% TMAH中加入100 nm和200 nm SiO₂(nanoComposix Inc.)、30 nm和60 nm Ag(nanoComposix Inc.)以及50 nm Au納米顆粒(珀金埃爾默Inc.)。加標樣品的粒徑分布如圖2所示。所有加標的納米顆粒均以預期粒徑為中心分布均勻，表明這些顆?？梢栽?% TMAH中進行分析。

圖2.空自5% TMAH和納米顆粒加標TMAH的直方圖。

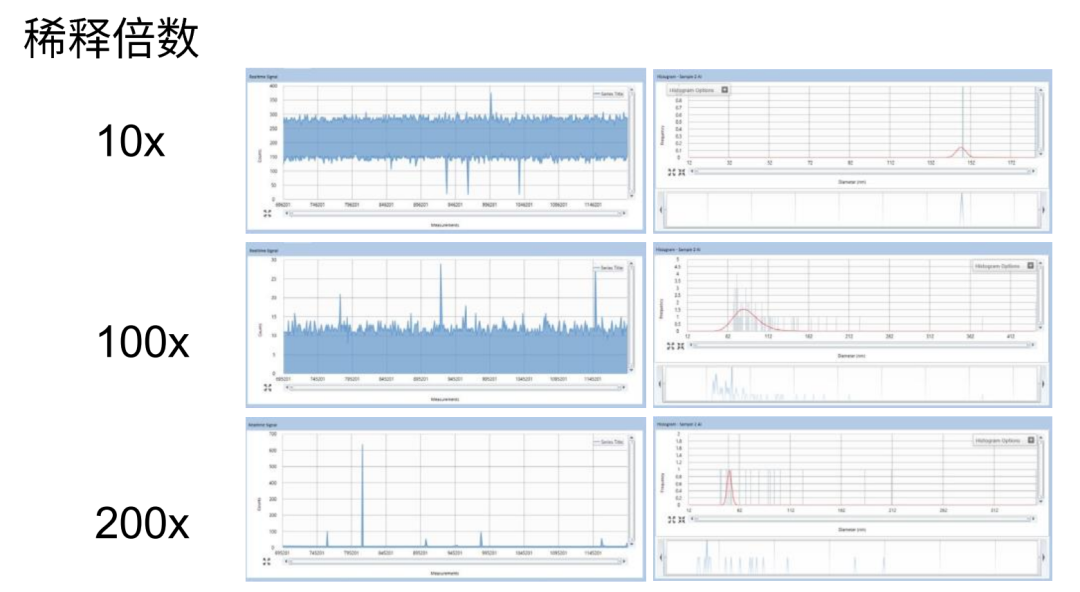

圖3.未知樣品中AI在不同稀釋度下的實時信號和納米顆粒粒徑直方圖（點擊查看大圖）

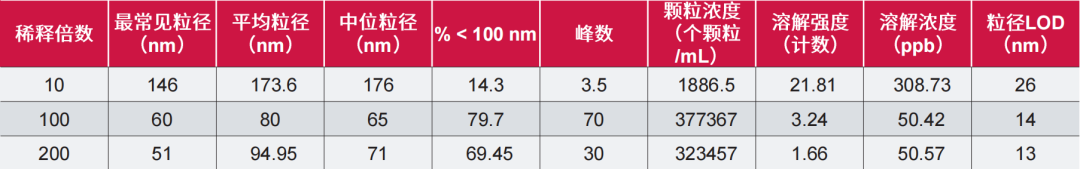

表5.考慮稀釋倍數后，未知TMAH樣品中AI的稀釋試驗結果（點擊查看大圖）

表6中的結果表明，在未知TMAH樣品的情況下，Ag、Ce和Ga只需要10倍稀釋就可以得到有效的粒徑和濃度結果，而其他元素都需要更大的稀釋倍數，Al、Cr和Fe需要100倍稀釋，Si至少需要200倍稀釋。TMAH中最可能形成顆粒的元素是那些可形成氫氧化物的元素，如AI和Fe。這些元素可能存在于原溶液中，也可能來自半導體工廠老化的基礎設施，通常在用于生產之前對其進行測量以了解化學品的純度，并再次評估工廠周圍的化學品運輸管道是否對納米顆粒背景有一定貢獻。

表6.未知TMAH樣品中選定元素的稀釋試驗結果（點擊查看大圖）

Ag、Ce和Ga等顆?？赡軄碜跃A(如Ga)或制造工藝的一部分(Ce)，通常濃度較低，分析時需要較小的稀釋度。
