半導體研發卡脖子？AFM/SEM/EDS三合一顯微鏡讓納米級“病灶”顯形

在半導體研發的微觀世界里，7 nm 以下制程的晶圓突然出現不明短路，異質界面的失效反復上演，跨設備分析時同一感興趣區域總是 “捉迷藏”…… 當傳統檢測手段在分辨率與效率間艱難妥協，一款集 SEM、AFM 和 EDS 于一體的 FusionScope 設備，正以“三位一體” 的原位表征能力，為半導體行業撕開納米級 “黑箱”，讓形貌、結構與化學分析在同一視野里實時聯動，成為破解工藝痛點的關鍵鑰匙。

SEM/AFM/EDS三合一顯微鏡FusionScope結構圖

本文將圍繞 FusionScope 的核心破局優勢展開，詳細介紹其在半導體器件 “失效分析”、半導體研發 “高分辨檢查”、半導體研發工藝中側壁粗糙度 “質量檢查” 以及半導體器件的納米電學表征（包括納米機械手輔助的 CAFM&EFM 表征、EBAC/EBIC 表征、EFM 表征）等方面的應用案例，展現其作為破解工藝痛點關鍵鑰匙的強大實力。

FusionScope核心破局優勢：

AFM-SEM-EDS共坐標系自研技術可實現：

• 三維形貌與二維結構像素級對齊（共坐標系統）

• 元素分布直接映射到特定形變區域（案例：捕獲層間通孔界面）

• 真空環境全流程防護（規避大氣暴露導致的表面氧化偽影）

• 可擴展功能（最多4個納米機械手的擴展）

應用案例大合集：

1. FusionScope對半導體器件進行“失效分析”

在半導體制造中，失效分析與質量控制是提升良率的核心環節。以棘手的層間通孔電路為例，FusionScope的SEM、AFM和EDS的三重關聯分析功能，大大增加了對樣品的了解，有助于改進制備工藝。

首先，利用SEM在大面積區域成像，并通過提供詳細的疊層誤差成像來識別潛在故障點。當材料層不對齊時，會減少接觸面積，并可能在某些情況下導致失效。SEM還提供了X軸和Y軸的高分辨率橫向信息，有助于精確測量疊層精度。

FusionScope的共坐標系與SEM提供的坐標相結合，可以通過執行自動掃描命令輕松獲得AFM測量結果。AFM數據提供的補充垂直表面信息揭示了表面沿Z軸的形貌細節，而這些細節在SEM圖像中并不清晰。如下圖所示，AFM顯示電路線在層間通孔上變細，可能導致電學連接受損。

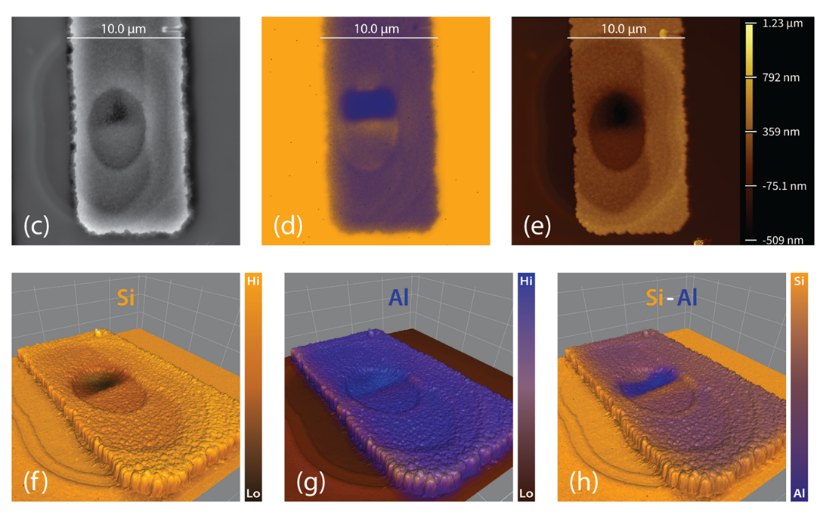

層間通孔電路SEM/AFM/EDS表征

2. FusionScope對半導體研發進行“高分辨檢查”

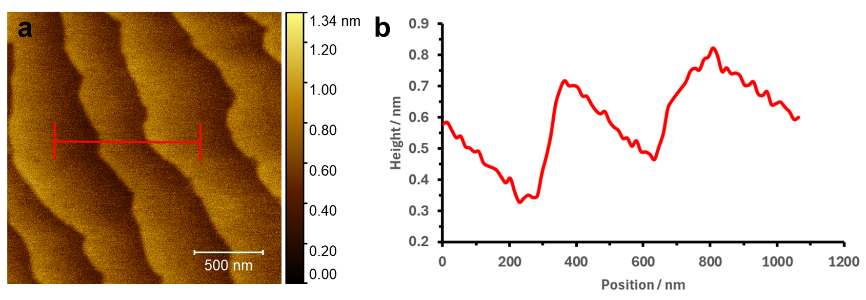

對于納米級臺階高度的控制，F(xiàn)usionScope 的高分辨率更是“細如發絲”。在半導體制造中，1 nm 的偏差就可能引發器件漏電或應力斷裂，而FusionScope能輕松分辨 SrTiO₃ 襯底上單個原子層（約 0.4 nm）的厚度差異（如下圖所示），為光刻對焦精度、金屬互連可靠性與 3D 堆疊良率提供“納米級標尺”。

原子層臺階的AFM形貌表征

3. FusionScope在半導體研發工藝中側壁粗糙度的“質量檢查”

半導體器件表面與側壁粗糙度的表征是決定芯片性能、可靠性和良率的納米級標尺。通常，半導體器件的表面粗糙度相對容易表征，但半導體器件的側壁粗糙度不容易表征。

FusionScope通過創新方案，精確定位到感興趣區域，高效表征側壁粗糙度：

• 借助納米機械手的輔助，進行破壞性地掰斷波導結構，然后定位到波導側壁進行表征；

• 采用傾斜的樣品臺&耳軸的旋轉相結合的方法，對半導體&玻璃基底的側壁分別進行進行表面粗糙度表征。

半導體器件側壁粗糙度表征

4. FusionScope對半導體器件的納米電學表征

1） 納米機械手輔助的CAFM&EFM表征

Kleindiek的納米機械手作為標準SEM成熟的集成組件，其易于集成和出色的穩定性，能夠?qū)崿F(xiàn)亞納米級的高精度移動，可以實現從機械操作到電學性質測試，以及電子束誘導電流（EBIC）表征。FusionScope系統中，最多可實現四個Kleindiek納米機械手的無縫集成，從而實現AFM，SEM以及EDS無縫組合。

本案例使用一種在硅基底上互相連接的8根電極作為測試電學性能表征的對象，實驗裝置包括使用納米機械手有選擇地偏置單個電極，同時進行導電AFM和EFM測量。使用FusionScope的側向視野將兩個納米機械手放置在電極結構上，此外，導電懸臂頂端可以輕松地在探針頂端附近移動，并定位在每個電極結構上，可以同時對電極和導電AFM設置偏置電壓。

使用兩個納米機械手放置于金電極樣品表面，在偏置電極結構的頂部進行CAFM測量，金電極明顯具有更高的電流信號，電流經過導電性差的Si基底，電流會逐漸降低到零。

使用兩個納米機械手放置于金電極樣品表面，在偏置電極結構的頂部進行EFM測量，只有兩個最內側的電極是偏置的，在EFM測量期間，施加的偏置電壓從+2V切換到-2V，如下圖所示，由于施加偏置電壓的切換，EFM信號顯示出明顯的相移。

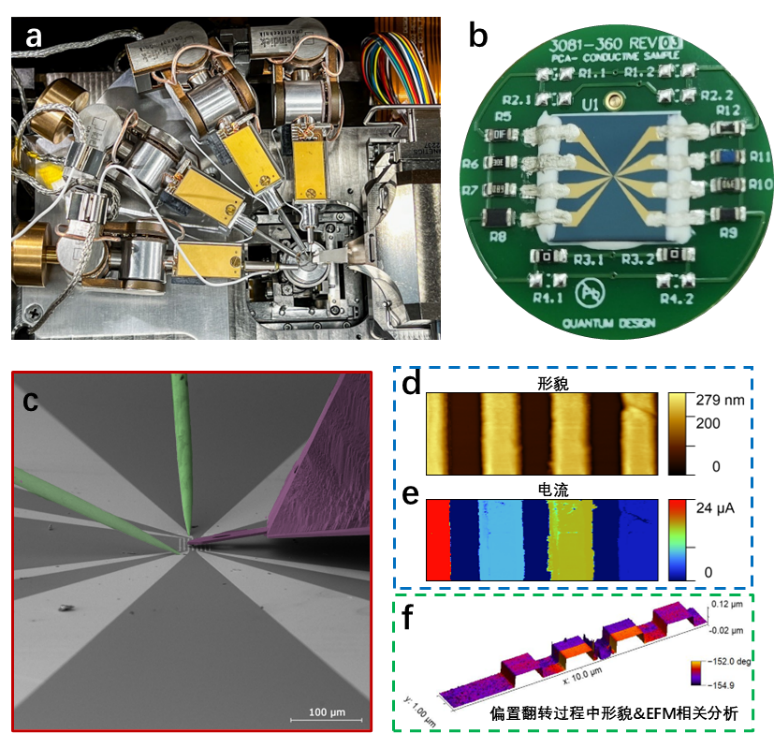

納米機械手輔助的CAFM&EFM表征

2） EBAC/EBIC表征

EBAC和EBIC做為高階的故障點定位方法，通常需要配合納米機械手使用。EBIC原理是當掃描電鏡電子束作用于半導體器件時，如果電子束穿透半導體表面，電子束電子與器件材料晶格作用將產生電子與空穴。若該位置有電場作用（如晶體管或集成電路中的P-N結），電子與空穴在電場作用下將相互分離，空穴將向P型側移動，電子將向N型側移動，靈敏放大器可探測到的電流通過結區，可以實現高分辨成像摻雜區域形貌、確定摻雜區域大小，以及高分辨的進行PN結失效分析，快速定位到失效區域。

EBIC測量中觀察到的圖像分辨率取決于電子空穴對的生成范圍、載流子擴散長度和缺陷處的載流子復合率。

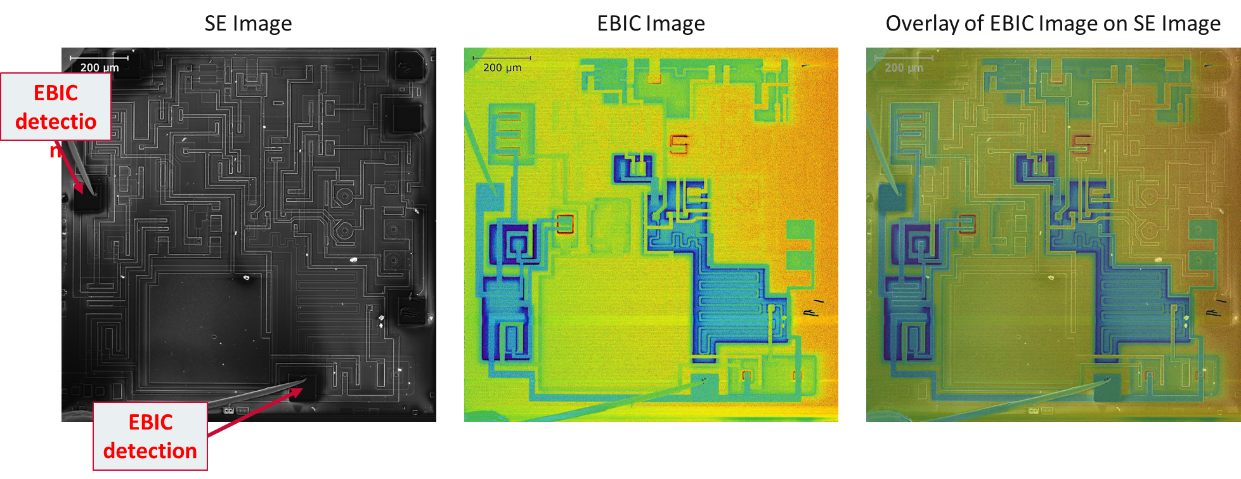

IC的EBIC表征

3） EFM表征

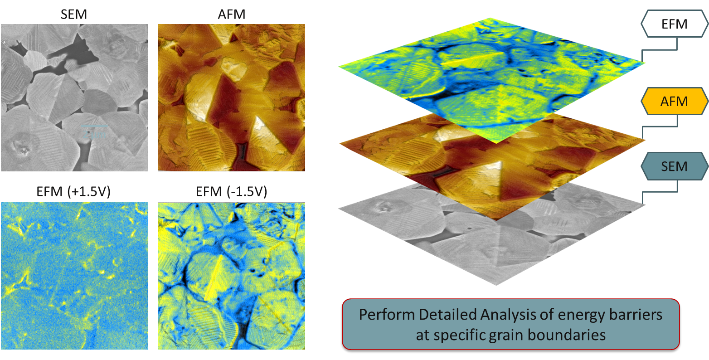

鈦酸鋇(BaTiO₃)是一種非線性的正溫度系數(PTC)材料，可用于電阻器。摻雜鈦酸鋇多晶的電阻具有溫度依賴性，可用于傳感器和致動器。多晶BaTiO3陶瓷的宏觀電子特性受單個晶粒間形成的勢壘控制。為了更好地了解鈦酸鋇的整體電阻，就必須能夠在納米尺度上表征晶體材料的電位差。這種表征可通過EFM實現。它廣泛應用于電子開發，復雜的亞微米電子材料的電學面分布特性分析。

FusionScope使原位EFM分析成為可能：高分辨SEM用于輕松識別晶界，從而直接在感興趣區域進行EFM分析。
