微納加工領域的無掩模光刻技術研究

光刻作為一種精密微納表面加工技術，已廣泛應用于微電子學、二元光學、光子晶體、集成電路和納米技術等領域。極紫外光刻是人類所能達到的精度最Z高的復雜結構微加工技術之一，但是隨著微加工特征尺寸的不斷縮小，掩模版的造價變得十分昂貴，制作過程復雜，且定型后不易更改。因此無掩模光刻技術在特定場景下優勢顯得尤其重要。

無掩模光刻技術通常分為直寫技術、干涉光刻技術和數字掩模光刻技術等。

直寫技術

直寫技術，如激光束直寫、電子束直寫和離子束直寫，雖然避開了掩模制作工藝，但仍存在生產效率低下的致命弱點。

激光束直寫（LDL/DWL）是利用高精度光學系統將激光束聚焦成幾百納米到幾微米之間的光斑，其分辨率取決于激光波長和物鏡的數值孔徑。計算機控制工作臺（或光束）的移動，使光斑按照預設的圖形路徑掃描涂有光刻膠的基片，進行曝光。

激光束直寫工藝示意圖

圖片來源：M. Handrea-Dragan and I. Botiz, “Multifunctional Structured Platforms: From Patterning of Polymer-Based Films to Their Subsequent Filling with Various Nanomaterials,” Polymers, vol. 13, no. 3, p. 445, Jan. 2021.

電子束直寫（EBL）技術利用電磁透鏡將電子束聚焦成納米尺度的束斑，通過計算機控制的電磁偏轉線圈引導電子束在光刻膠表面掃描曝光。對電子敏感的光刻膠（電子膠）在受到電子轟擊后會發生化學變化。

電子束直寫工藝示意圖

圖片來源：A. Pimpin and W. Srituravanich, “Review on Micro- and Nanolithography Techniques and their Applications,” Engineering Journal, vol. 16, no. 1, pp. 37–56, Jan. 2012.

該技術分辨率極J高，是目前分辨率最Z高的光刻技術之一，可達幾納米級別。這是因?yàn)殡娮拥?span style="font-family: 宋體; font-weight: bold;">德布羅意波長極短（在加速電壓下可達皮米級）。

離子束直寫技術與電子束直寫類似，但使用聚焦的離子束（通常是鎵離子）代替電子束。離子束與光刻膠或基片材料的相互作用更強。

干涉光刻技術

激光束主要具有三個方面的特點，單色性好、單位面積輻射功率極J高和方向性極J好，因此將激光束分成兩束或者多束進行干涉疊加，在空間可形成不同的干涉圖樣，這種干涉圖樣起到掩模的作用，在涂有光刻膠的薄膜表面進行曝光，便可產生光柵、孔陣、點陣和柱陣等周期圖形。最后經顯影和刻蝕過程，便可獲得薄膜刻蝕圖形。

雙光束干涉光刻示意圖

圖片來源：M. I. Abid, L. Wang, Q. Chen, X. Wang, S. Juodkazis, and H. Sun, “Angle‐multiplexed optical printing of biomimetic hierarchical 3D textures,” Laser & Photonics Reviews, vol. 11, no. 2, Jan. 2017.

干涉光刻圖形的周期大小、光刻深度和形狀，通過選擇激光波長、相干光束之間夾角的大小和曝光時間確定，干涉曝光所能加工的圖形最小特征尺寸為激光真空波長的1/4。

數字掩模光刻技術

數字掩模光刻技術是基于空間光調制器的一種光刻技術，其核心是數字微鏡器件（DMD，類似于投影儀的芯片），通過計算機控制每個微鏡在“開”和“關”狀態之間高速切換的時間比例（脈寬調制，PWM），可以精確控制投射到每個像素點上的光能量（曝光劑量），從而實現灰度曝光，這是DMD光刻的一大優勢。這是目前非常流行的一種無掩模技術。

下圖是一種DMD數字光刻成像原理圖。

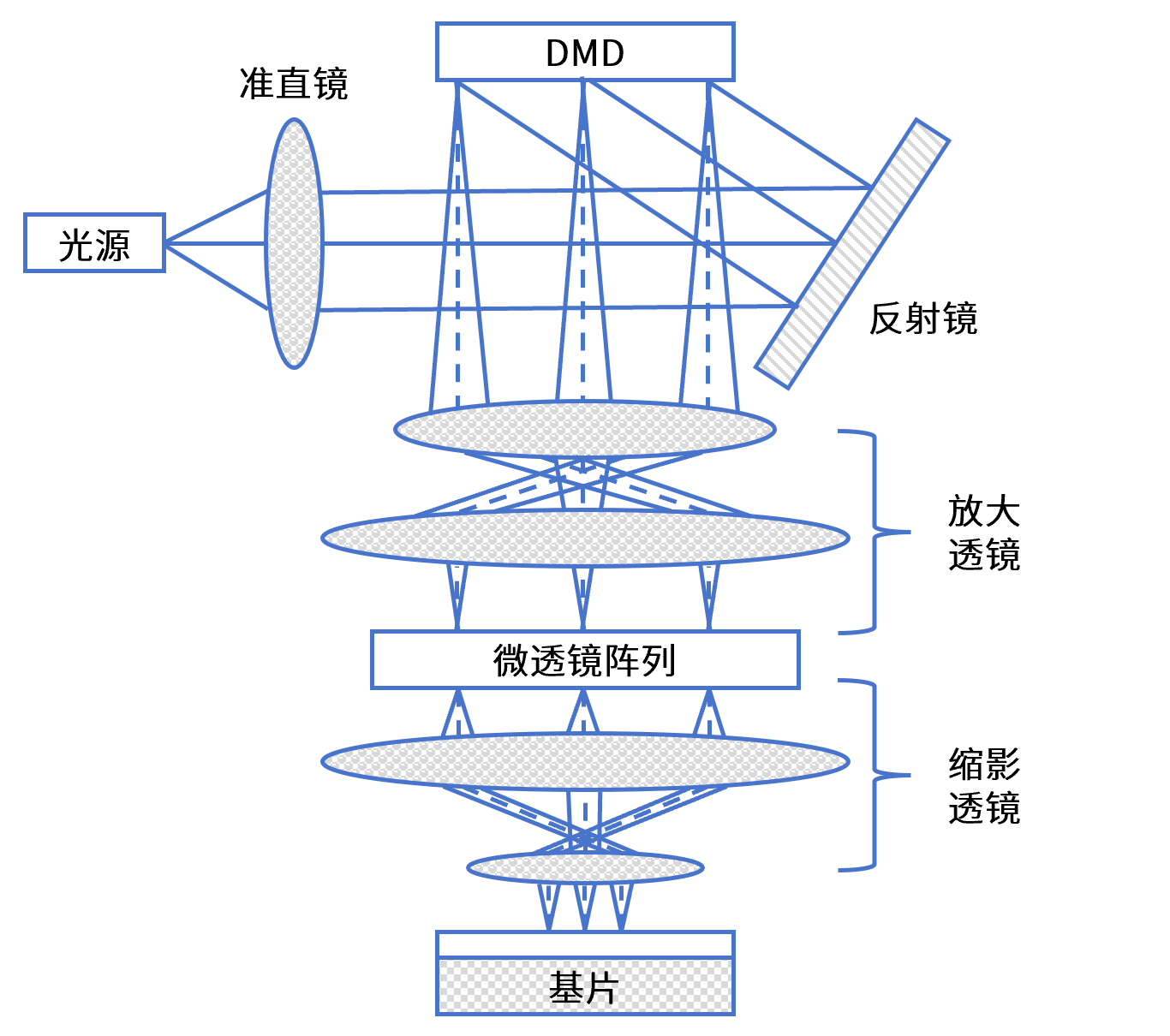

DMD數字光刻成像原理圖

光源發出的光經準直鏡照射在高反射鏡，而高反射鏡的反射光入射到數字微鏡表面。數字微鏡在計算機圖像文件信號的驅動控制下，在空間形成光分布光刻圖像，圖像經放大鏡放大并經微透鏡陣列濾波后，形成點陣光斑圖像，然后再經過縮影透鏡組將點陣光斑圖像投影到光刻膠上。經顯影后，便可獲得光刻圖形。還可以通過面曝光和掃描結合的方式加工大面積圖形。

直寫技術、干涉光刻技術與數字掩模光刻技術對比

如何選擇無掩模光刻設備？

無掩模紫外光刻機通過其數字化、高靈活性、快速周轉和低成本的核心優勢，已經成為眾多應用研究中快速原型制作和中小批量生產的關鍵工具。它極大地降低了研發門檻，加速了從創新想法到功能器件的轉化過程。

如果你的實驗室或正在考慮引入無掩模光刻機，可以從以下幾個方面考量：分辨率和最小線寬：最小特征尺寸的選擇，選擇分辨率優于目標尺寸的設備。加工面積/基板尺寸：考慮你通常需要加工的芯片大小以及未來可能的需求。常見有2-8英寸等規格。對齊方式與套刻精度：如果你需要制作多層結構的芯片（如集成微電極），高精度的對準系統至關重要。光源與灰度能力：如果需要進行三維結構加工，務必選擇支持高灰度等級（如4096級）的設備。軟件易用性：軟件是否支持常見的設計文件格式（如GDSII、DXF），操作流程是否簡潔，對準操作是否方便。

托托科技無掩模版紫外光刻機應用案例

無掩模版紫外光刻機

托托科技研發的無掩模版紫外光刻機基于空間光調制技術，實現了數字掩模光刻。設備加工精度最Z高可達300nm，加工速度可達1200mm2/min，灰度光刻可達4096階，能夠快速精準地在光刻材料上構建復雜且多層次變化的微觀結構和圖案。

除步進式光刻的科研Academic版，我們還提供掃描式光刻的高速speed版本，支持4m2超大幅面的微納加工，既能滿足前沿科學研究的需求，也支持產業化應用與開發，極J致的靈活性使其成為科學研究的不B二之選。

隨著技術的進步，例如圖像引導曝光克服鄰近效應、更高精度的激光直寫技術以及多材料集成工藝的發展，無掩模光刻技術在微電子學、二元光學、光子晶體、集成電路和納米技術等領域的應用深度和廣度還將持續擴展，將繼續推動眾多前沿領域的發展。
