SAMS Animal動物精液分析系統說明

SAMS Animal是推出的動物精液分析系統，是新一代的 CASA系統,該系統含分析軟件、拍攝模塊、科研級相差顯微鏡。多物種目前已經通過CE認證。SAMS Animal具有準確度高，用戶群廣等特點，前幾代產品已經廣泛安裝于世界各地。中英文版本。

SAMS Animal動物精液分析系統多物種版本（豬馬牛羊雞等研究工作）計算機輔助精液質量評價系統。

DITECT公司研發的新一代產品，由眾多專家提供考意見，嚴格依據WHO2007版關于CASA系統的規定，利用現代化的計算機識別技術和圖像處理技術，對精子的動靜態特征進行全面的量化分析，其產品經過美國，印度，俄羅斯等專家的測評，處于水平。本系統包括精子運動性分析，形態學分析，性能穩定，人機界面友好，操作直觀明快，使用者不需專門培訓，即可掌握操作方法。

目前該擁有英文版，中文版，日文版，俄文版。

主要功能：

1計算機自動化檢測：

曲線運動--

平均曲線運動速度

曲線運動精子總數

曲線運動活動精子總數

曲線運動活率

直線運動--

平均直線運動速度

直線運動精子總數

直線運動活動精子總數

直線運動活率

平均路徑運動--

平均路徑速度

平均路徑精子總數

平均運動精子總數

平均運動精子活率

精子運動速度分極統計--

a快速前向活率

b級慢速前向活率

c級非前向運動率

d級極慢或不動率

精子密度

精子側擺幅值

精子擺動性

精子鞭打頻率

線速度

精子平均移動角度

直線運動精子數

直線運動率精子總數

2檢測時間：

精子密度精子活率

精子運動軌跡

精子運動分布圖；

平均曲線運動速度曲線運動精子總數

曲線運動活動精子總數

曲線運動活率

平均直線運動速度直線運動精子總數

直線運動活動精子總數

直線運動活率

平均路徑速度平均路徑精子總數

平均運動精子總數

平均運動精子活率

精子運動速度分級：

*快速前向活率

b級慢速前向活率

c級非前向運動率

d級極慢或不動率

精子側擺幅值精子擺動性

精子鞭打頻率

直線運動率

精子總數

線速度

精子平均移動角度直線運動精子數◎精液其他成分－

上皮細胞，紅細胞，白細胞

畸形精子數--

頭部畸形精子數

尾部畸形精子數

體部畸形精子數

混合畸形精子數

精子畸形率：

精子外觀，精子粘稠度

精液量，檢測稀釋比

精子嗅味，取精方法

精子PH值，取精日期與時間

節欲時間

3圖像處理：

軟件支持定標、長度與面積的測量、濾色與偽彩、亮度對比度調整、文字與區域標注等基本圖像處理功能

4報告:

采用所見即所得報告格式，操作者就好像在實際的報告單上寫字，輸入在什么位置即打印在什么位置

自定義報告格式：軟件報告格式是可以隨意修改的，可以隨意的調整任何一幅圖像，任意文字在報告中的位置

主要技術指標：

樣品的允許采集數量（個）1-1000（或更多）

檢測速度的范圍（um/s）0-180

圖象的采集幅數（楨）0-75

顆粒直徑分辨率3-50

采集分析的時間（秒）1-5或更長

圖象采集的組數（組）1-10

SAMS Animal精子質量分析系統是較有名計算機輔助（CASA）。運用計算機技術對精子的密度、活力、活率、運動軌跡特征等進行自動化定值定量的檢測分析，在多種較有名學術刊物上發表過文章。SAMS Animal整套系統由顯微放大設備、數字快速捕捉設備、軟件包、工作站組成。 該系統在某些專業領域，如生物研究、動物研究（豬、牛、羊、熊貓、魚等）等有廣泛的應用價值。全自動分析軟件包是根據WHO（世界衛生組織）的推薦參數用于精液質量分析。此軟件包基于我們的專業數據庫系統，同時具有專門的精子分析規程。

優勢

1、能快速、準確、客觀地檢測精子的動（靜）態的各項參數指標。

2、精子密度檢測范圍寬，樣本不需要稀釋。

3、能濾除與精子形態不同的各種雜質，以確保檢測的準確性。

4、無損傷性檢測樣本池，既保證精子的自然運動狀態，又保證單層取樣。

5、系統軟件功能，不僅對精子運動型進行全面檢測，而且可以對畸形精子進行形態學檢測。

6、功能強大的計算機可快速存儲各種圖像，并可隨時調出查看、回放、打印。

7、WINDOWS操作界面，人機直接對話多種設置方式、多種報告格式輸出，滿足不同的用戶需求和應用范圍。

8、系統的直觀性好，為科研人員提供更直觀生動地觀察方法。

軟件主要特性：

專業數字快速成像設備進行圖像和視頻的拍攝

在內置的專業數據庫中存儲文本數據，圖像和視頻。使得精子分析應用可以享受到數據庫的所有強大特性。此數據庫是一種*的工具，用于歸檔數據，分析結果，視頻和圖像；具有快速且靈活的搜索，帶圖片，圖表的報告。因此我們的數據庫可以滿足幾乎所有實驗室或研究機構的需求

根據WHO的推薦標準自動分析自然樣品的精子濃度和運動性

根據嚴格的Krueger標準對染色樣品進行自動形態學分析

對于特殊研究或其他單獨任務，采用手動測量

為何要購買SAMS Animal？

用攝像頭工作比用目鏡觀察要舒適（長時間用目鏡觀察，眼睛會疲勞）

用SAMS Animal分析運動性可以把視頻保存在硬盤上，隨時可以再次分析，否則必須在精子存活的時候進行。

形態學分析更加準確。軟件會評定拍攝到的所有精子。

使用自動軟件進行精子分析會降低“人為因素”。例如精子頭的目測判定總是比較復雜的，但是用SAMS Animal你可以得到客觀的定量數據：頭的長度，寬度，面積，形狀系數。同樣在運動性分析中：如果你知道它的速度和精確的軌跡，精子運動的評估變得更客觀。但是*后的結論總是由客戶作出的，你可以糾正自動分析結果。

使用計算機輔助精子分析，更容易培訓實驗室新員工，且使他們的工作質量更可靠

為何要賣SAMS Animal？

SAMS Animal是計算機輔助精子分析系統（CASA）。成為我們的經銷商，你可以享受到整合的系統：供應配合的顯微鏡，精子計數板，耗材和其他許多配套設備，可以為用戶提供全面的支持，我們非常樂意與您共享信息。我們提供如何構建一套完整CASA系統的咨詢服務，并且提供全面的客戶支持，包括安裝和培訓。

因為我們是一個專業的高速攝像機和圖像分析軟件開發團隊，我們會不停的前進：我們持續的改進升級軟件。軟件的開發不會結束，你可以根據用戶的需要來要求添加功能。

以下參數會被計算：

VCL=曲線速度（微米/秒），精子頭沿實際曲線軌跡運動的平均曲線速度，在顯微鏡兩個維度觀察到

VSL=直線速度（微米/秒），精子頭沿直線軌跡（起點和終點連線）運動的平均曲線速度

VAP=平均路徑速度（微米/秒），精子頭沿實際平均路徑運動的平均曲線速度，此路徑是平滑實際路徑計算得到的

BCF=beat cross frequency交叉頻率（beats/秒），精子曲線軌跡穿過平均路徑的平均頻率

LIN=線性，曲線路徑的線性

STR=平直度，平均路徑的線性

ALH [µm] = 精子頭部橫向擺動幅度（微米），

精子頭的基于以上參數，每個精子的運動性可以分為：A，B，C，D（WHO）四級：

A=迅速的運動型

B=慢速或遲緩的運動性

C=無運動性

D=固定的

另外，軟件可以評估濃度：

白細胞

未成熟的生殖細胞

圓形細胞

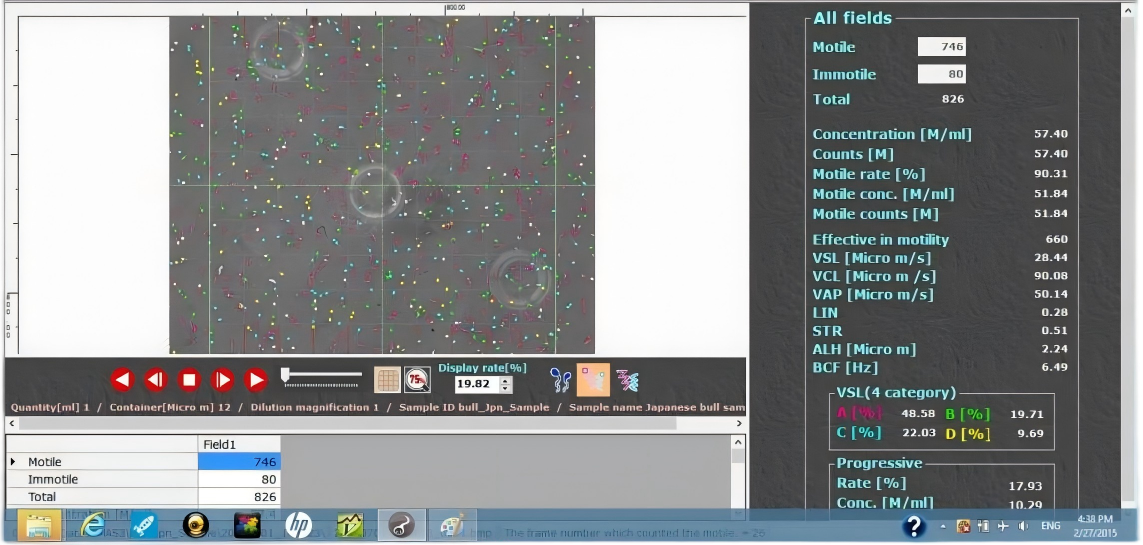

用鼠標光標指向一個軌跡，可以看到選定精子精確的參數值，在一個彈出窗口可以看到分類結果。視頻可以重放，回溯，每幀播放?？梢圆粔嚎s保存（完整質量），也可以用計算機上的軟件進行壓縮。還可以調整探測閾值，或者改變分類條件。

探測并追蹤的精子數量會顯示在屏幕上，可以檢查是否追蹤了足夠的細胞（WHO的參考是200）。當分析結束時，自動分類和手動計數的結果自動傳輸?shù)綌?shù)據庫。

形態學例程：

精子頭形態學是正確診斷的重要標準。軟件設置用于分析靜態圖像，樣品需根據嚴格的Krueger標準用Diff-Quik染料染色。我們選擇Diff-Quik，其為*的精子快速染色法。通過Diff-Quik，精子頭在頂體區域被染為淡藍色，在頂體后區域被染為深藍色，這是精確圖形分析的良好基礎。對每個精子以下參數被測定：

Area，頭的面積

FFC=圓形形狀系數，精子頭與圓形的相似度

Perimeter，頭的周長

Brightness，亮度

ELL_B=精子頭輪廓橢圓形長軸，即精子頭的長度

ELL_S=精子頭輪廓橢圓形短軸，即精子頭的寬度

Elng=精子頭延伸率

FFE=橢圓形形狀系數，精子頭與橢圓形的相似度

Acrosome=頂體區域占的百分比

軟件基于頭參數自動把精子分類為正常和頭部病理學。你可以很容易的手動糾正結果，并且制定其他畸形（尾部病理學，頸部病理學）如果你無法得到好的用于自動探測的染色圖像。（例如，因為錯誤的樣品準備）有一個特殊工具可以手動畫出細胞輪廓。

現在通常記錄形態學精子缺陷數量除以缺陷精子數量，叫做teratozoospermia index（TZI）。分析結束之后，自動計算出TZI。TZI值應該在1.00（每個畸形精子只有一個缺陷）到3.00（每個畸形精子有頭部，頸部，尾部缺陷）之間。

報告：

分析結果可以用html格式報告打印出來。報告根據數據庫生成，保存在對應數據庫記錄里。有以下特征：數據的分組，可改變數據順序外觀，顯示圖形等。實際上，通過任意html編輯器（例如MS Word），可以實現任意需求。如果有特殊需要，我們可以幫你調整報告。

硬件需求：

因為HST是計算機輔助的一部分，你需要考慮一些特殊的硬件要求。一般來說，自己收集所有系統部件并不復雜，但是我們高度推薦通過當?shù)卮砩太@得所有組件。

計算機硬件需求：

Windows XP, Vista, Windows 7

至少 1 Gb RAM內存

Microsoft .*** Framework v2.0 或更高. 這是程序的操作環境。如果你在安裝程序列表（開始-控制面板-添加刪除程序）里沒有看到，請到微軟網頁下載Microsoft web page

計數板

運動性分析需要特殊計數板，具有固定深度：Leja，Makler，MicroCell，Cell-Vu等。這些計數板提供標準體積且精子分布在一個單層的聚集平面內。

實踐表明Leja計數玻片是CASA的選擇。

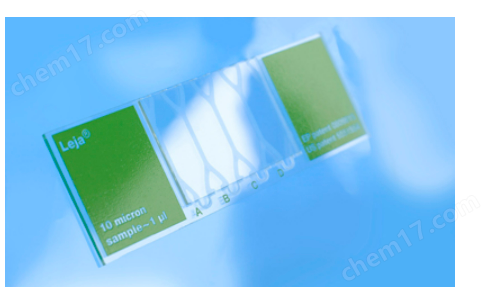

Leja提供廣闊范圍的一次性計數板，用于精子分析。具有2或4腔室的玻片，腔室深度有10或20微米。Leja玻片有標準低豐度定量系列，可以探測低濃度的精子。它的診斷學意義就是你可以從IUI，IVF或ICSI中選擇以確定閾值。Leja玻片非常容易使用，實驗室新成員可以快速的掌握如何使用。

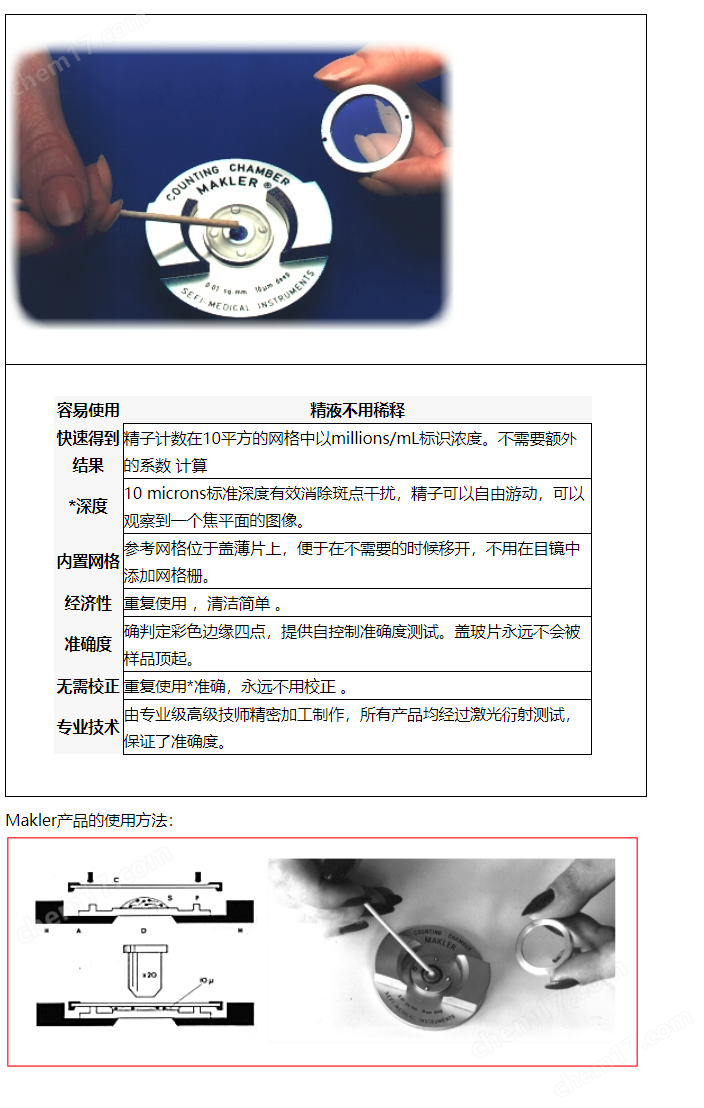

Makler 精子計數板（腔室）一種便攜設備，用于快速精確精子計數，活動性和形態學評價，使用未稀釋的樣品。

包括兩個部分（圖1）：

1、下面的主要部分有一個金屬基底（A）和兩個把手（H）。在基底的中心有一個光學平玻璃制的平盤（D），樣品放置其上。在平盤周圍有四個針（P）。他們的*比平盤高10微米。

2、上面部分是覆蓋玻璃（C）被一個金屬環環繞。在他的下表面中心有一個1 mm2的格子，被分成100個方格，每個是0.1 X 0.1mm 。當覆蓋玻璃放置在四個針上時，在一行上的10個方格包圍的空間就是一毫升的百萬分之一。因此，在10個方格里的精子頭數量代表著他們以 百萬/mL 為單位的濃度。

顯微鏡：

三目正置透射光實驗室級顯微鏡，可以安裝攝像頭。

攝像頭接口符合圖像探測器尺寸。我們推薦1/2”探測器用1倍接口

可以選擇明場或相差。軟件可以識別亮背底上的暗目標或相反的。所以也可以使用暗場。

20X物鏡用于運動性。如果使用可重用得計數板，例如Makler，需要長工作距離鏡頭（約1.8毫米）。如果使用一次性計數板，例如Leja，則不需要。

100X油鏡用于形態學

10X鏡頭用于觀察

攝像頭

我們找到了精子圖像分析任務*的解決方案。我們高度推薦與MMC軟件一起訂購我們的USB數字高速攝像頭。因為：

1/2”高質量探測器。我們的攝像頭在探測器性能，速度和性價比上具有優秀的均衡性。

USB連接使你可以把攝像頭連接在任意臺式或筆記本電腦上。*的要求是一個好的現代芯片組以保持完整每秒幀率。

對于精子運動性，在800X600分辨率60fps的圖像視頻直接在計算機內存里進行分析，不保存在硬盤上。這降低了計算機配置的要求。如果用第三方攝像頭，你必須先在硬盤上保存視頻，這降低了分析速度。

對于精子形態學，在1280X1024分辨率的靜態彩色圖像直接在計算機內存里進行分析，也提高了性能。

攝像頭可以記錄應用在運動性和形態學的設置，保存在它自己的內存里。所以如果更換計算機，無需重新設置

對于經銷商：攝像頭通過小包裝提供。節省大量空間與運費

然而，你可以自己決定使用原有的設備。請注意以下需求：

DirectShow驅動以使軟件識別攝像頭

對于運動性：在640X480分辨率可以無損記錄50fps的視頻

對于形態學：在VGAzui低分辨率具有良好的色彩還原

樣品準備

運動性

精子濃度使用特殊的計數板進行測定，其具有固定深度以提供標準體積，而且精子分布在同一個聚焦平面里，可以自由移動，被追蹤的全時間都處在聚焦面里。精子計數板可以使用未稀釋的樣品。準備工作要小心混合精子樣品，避免起泡。如果樣品高度粘稠，可以用注射器吸幾次使之均勻。

形態學

為了得到高質量的精子染色圖像以進行形態學評價，精液漿體應該先稀釋并在離心后去除。精子小球重新懸浮在體積內以獲得zui高的精子濃度，但是不要超過80 x 10^6/ml。 0.2到0.5ml的精液，依賴于精液濃度，用室溫生理鹽水稀釋到10ml。試管在800g離心10分鐘并且絕大多數懸浮物沉下來。小球懸浮在剩余的鹽水中，一般20-40ul，通過輕柔的傾斜試管。然后把5-10ul此懸

浮液防治在一個玻璃顯微鏡玻片上，液滴要在玻片上用移液器攤開，以進行染色，按照下面的描述。

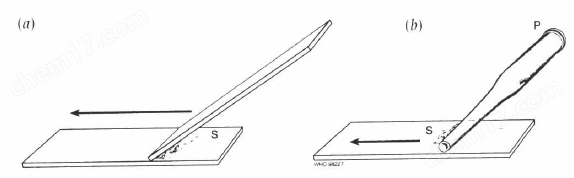

精子形態學的染色。

（a）羽毛法稀釋精液。液滴沿傾斜玻片的背面邊緣擴散且被前推到玻片平面以形成圖層。

（b）移液器法洗樣品。一滴懸浮物通過水平的移液器擴散到玻片表面。

準備涂層。從新鮮精液樣品中制作zui少兩個涂層，以重復實驗。首先玻片要*底清潔，用70%乙醇洗并干燥，在放小滴（5到20ul）精液之前。如果精液濃度大于20X10^6/ml，則可以用5ul：如果精液濃度低于20X10^6/ml，則應該使用10到20ul。羽毛法借助另一個玻片的邊緣將液滴沿表面散布，但是必須注意不要把涂層做的太厚。在粘性低的時候羽毛法工作良好但是通常不適合粘稠的精液。作為替換的辦法，一滴精液可以防止在玻片中間，然后用另一個玻片朝下放置在上面以使精液散布在他們之間：然后輕柔的拉開兩個玻片以同時制作兩個涂層。

軟件按照使用Diff-Quik染色的方法進行了調整。請按照你的Diff-Quik說明書進行。

本適用于各種物種的研究工作。
