熱臺顯微鏡核心技術解析：從溫控系統到顯微觀測

來源：茂鑫實業（上海）有限公司 2025年10月16日 16:29

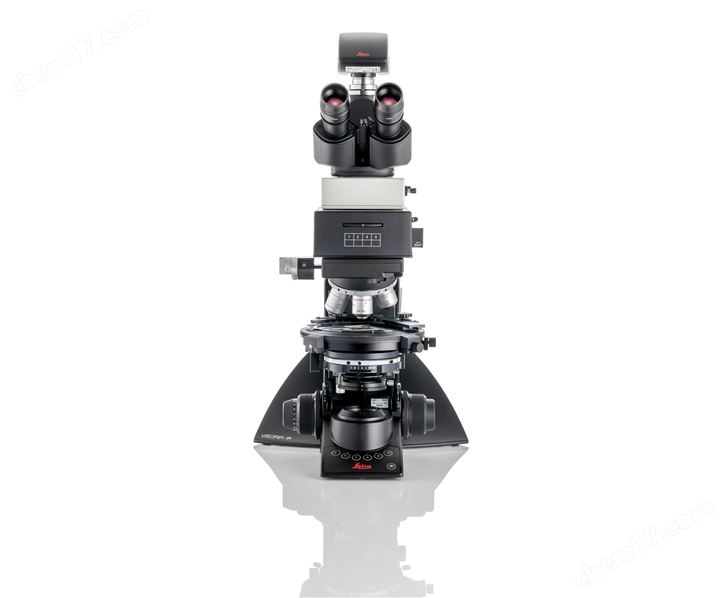

　　熱臺顯微鏡將精準溫控與高分辨率顯微觀測相結合，其核心技術涵蓋溫控系統、顯微成像模塊及多模態功能整合，以下從三大核心模塊解析其技術原理：

　　一、溫控系統：全溫域覆蓋與精準控制

　　熱臺顯微鏡的溫控系統通過直流線性電源加熱與液氮/半導體制冷的組合方案，實現從-190℃至1400℃的超寬溫度范圍調節。

　　加熱技術：采用金屬電阻、薄膜或陶瓷加熱器，結合PID控制算法，確保溫度誤差≤±0.1℃，避免局部過熱。例如，高溫機型通過碳化硅加熱體與循環水冷系統隔離熱源，保障1400℃下光學組件穩定工作。

　　制冷技術：液氮流速控制器實現超低溫環境穩定控制，半導體冷卻模塊則提供-20℃至室溫的低溫范圍，滿足生物樣品冷凍保護需求。

　　動態響應：集成熱電偶線性化技術，支持最高130℃/min的加熱速率與400℃/min的冷卻速率，適配材料相變、化學反應等快速溫度變化實驗。

　　二、顯微成像模塊：多模式觀測與高分辨率

　　熱臺顯微鏡兼容偏光、金相、倒置等多種顯微鏡類型，提供明場、暗場、偏振熒光等多模式成像：

　　光學設計優化：采用超薄透明玻璃載物臺，確保高溫下高透明度與機械強度，同時支持相差、微分干涉等高級成像技術。

　　實時觀測：配置120幀/秒高速圖像采集系統，兼容單幀分析，捕捉熔融、結晶等動態過程。例如，在冶金研究中，可實時觀測金屬合金的相變行為。

　　多光譜適配：通過石英或氟化鈣窗片，支持紅外、紫外光譜觀測，拓展材料分析維度。

　　三、多模態功能整合：數據采集與擴展接口

　　熱臺顯微鏡集成實時數據采集、環境控制及第三方設備聯動功能：

　　溫度曲線繪制：內置軟件實時記錄溫度變化，生成歷史曲線，輔助分析熱動力學行為。

　　氣氛控制：提供真空（≤1Pa）或惰性氣體保護接口，防止樣品氧化，適用于半導體材料研究。

　　電學測試：集成探針接口，同步測量變溫條件下的電阻、電壓等參數，支持微電子器件可靠性分析。
