靜電放電模型中的阻容參數

依據靜電放電產生原因及其對集成電路放電方式的不同，靜電放電模型可分成以下四類模型：1、人體放電模型(HBM, Human-Body Model)、2、機器放電模型(MM, Machine Model)、3、器件充電模型(CDM, Charged-Device Model)、4、電場感應模型(FIM, Field-Induced Model)。

人體放電模型(HBM, Human-Body Model)

      人體放電模型，是用來模擬帶電的人體與器件接觸產生的靜電放電。人體放電模型的等效電路圖如下：

人體放電模型主要有3種應用場景：

1

2

3

機器放電模型(MM, Machine Model)

      機器放電模型，是指機器(例如機械手臂)本身累積了靜電，當此機器去觸碰到器件時，該靜電便經由器件放電。其等效電路圖與人體放電模型類似：

      該模型依據的ESD標準是JESD22-A115C，因為機器是金屬，其等效電阻為0Ω，等效電容為200pF。由于機器放電模式的等效電阻為0Ω，其放電的過程更短，在幾毫微秒到幾十毫微秒之內會有數安培的瞬間放電電流產生。

器件充電模型(CDM, Charged-Device Model)

      器件充電模型，此放電模式主要模擬半導體器件先因磨擦或其它因素而在器件內部累積了靜電，但在靜電累積的過程中器件并未被損傷。此帶有靜電的器件在處理過程中，當其碰觸到接地面時，器件內部的靜電便會流出來，而造成了放電的現象。其等效電路如下：

      該模型依據的ESD標準是JESD22-C101F。半導體因容值相對較小，阻抗也較小，其等效電容為0，等效電阻為1Ω，以此參數來模擬靜電放電。

電場感應模型(FIM, Field-Induced Model)

      電場感應模型是因電場感應而起的。當器件因輸送帶或其它因素而經過一電場時，其相對極性的電荷可能會排放掉，等器件通過電場之后，器件本身便累積了靜電荷，此靜電荷會以類似CDM的模式放電出來。

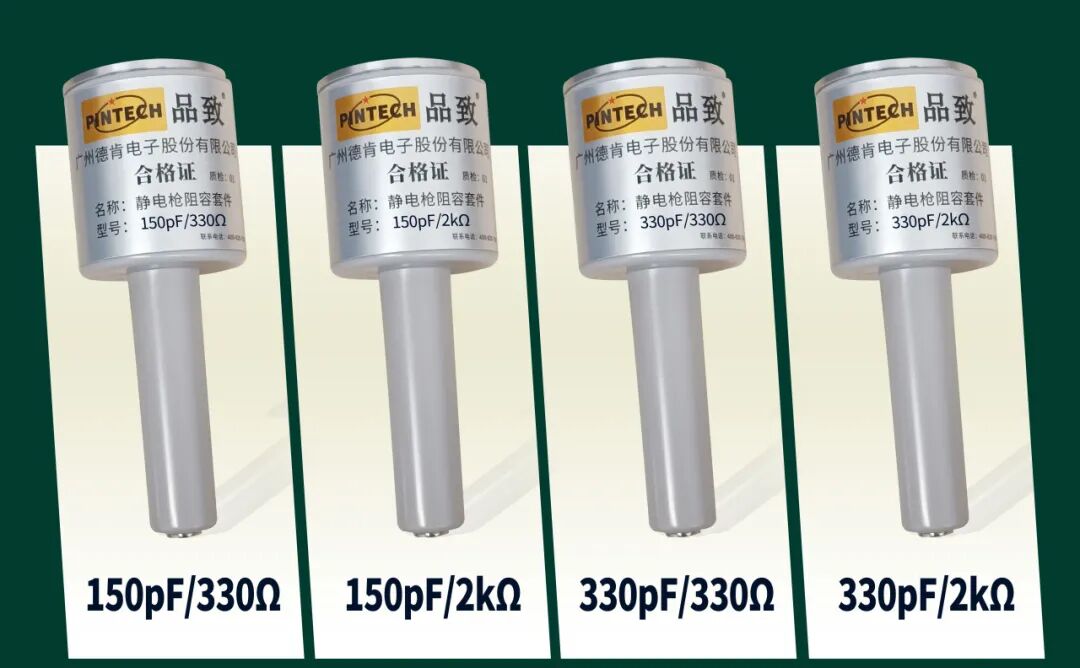

      我司研制的靜電發生器，匹配的標準阻容參數是150pF/330Ω，該阻容參數符合人體放電模型，滿足IEC 61000-4-2標準的試驗要求。其他的阻容參數也可根據需要滿足的試驗標準里的阻容參數來定制。
