新突破！臺式無掩膜直寫光刻系統助力成果登上Mater. Sci. Eng. R！

近期復旦大學周鵬/王水源團隊與haijun軍醫大學附屬長征醫院陳華江團隊利用臺式無掩膜直寫光刻系統- MicroWriter ML3成功研發出一種基于單層二硫化鉬（MoS?）新型感覺神經-機器接口（Peripheral Sensory-Computer Interface, PSCI）系統，能夠以高精度捕獲和解碼來自感覺神經的生物電信號，實現了感知生物信號的實時高保真處理以及生物電刺激的閉環控制，進一步實現了小鼠受損椎間盤的恢復再生。相關成果以“Neuromorphic peripheral sensory-computer interface embodied by two-dimensional ultrasensitive circuits”為題發表于《Materials Science & Engineering R: Reports》（IF：31.6）

【引言】

在人體與環境復雜的交互中，神經系統憑借超卓的生物電信號傳輸能力，支撐人類完成精細操作等動態任務，同時維持著內感受反射等關鍵生理過程。這種反射對血壓調節等生命功能的維持至關重要，還能為靶器官的精準修復提供指導。然而，外周神經系統生物電信號的精細解碼始終面臨巨大挑戰，這一技術瓶頸嚴重制約了對持續性疼痛、慢性疾病等常見病癥的精準診療。

椎間盤退變性疾病作為影響社會健康的重要疾病，如何減緩甚至逆轉椎間盤退變，是脊柱外科領域亟待攻克的核心科學難題。盡管腦機接口（BCI）等技術已實現對大腦生物電信號的捕獲與解碼，在癱瘓、抑郁等病癥的輔助治療中發揮作用，但針對具有復雜動態特性的外周神經系統，類似的技術突破遲遲未能出現?，F(xiàn)有技術在精準捕獲神經電信號時，要么精度不足難以滿足研究與臨床需求，要么易對神經組織造成損傷，無法實現安全高效的信號采集。

為破解這一困境，復旦大學與長征醫院團隊采用超靈敏、低功耗的原子級薄二維晶體管陣列，構建了外周感覺-計算機接口（PSCI），該接口能以創新性的精度捕獲并解碼感覺神經發出的微伏級生物電信號，有效抑制生物電噪聲，并以低電壓運行確保直接在人體表面實現精準、安全且高效的操作。通過與神經生理系統的無縫集成，PSCI可覆蓋0-20 Hz再生頻段并適配再生波形，實現對靶器官功能長達28天的精準監測與調控，真正達成感覺生物信號的實時高保真處理及生物電刺激的閉環控制。這一突破有望填補當前神經接口的技術空白，為未來醫療診斷與治療的創新開辟道路。

這項神經接口工程的重大進展基于超靈敏低功耗半導體晶體管陣列的神經形態接口，其核心是由臺式無掩膜直寫光刻系統 MicroWriter ML3制備的原子級薄MoS?晶體管構建8×8二維多通道放大陣列（2D-MCAA）。MicroWriter ML3憑借高精準虛擬掩膜對準技術，不受樣品尺寸和形狀的限制，在SiO₂基底上生長的MoS₂薄膜上精準完成柵極圖案、源極和漏極的圖形化加工，加工精度可達400 nm，為后續的電子束蒸發鍍膜、刻蝕等關鍵工藝提供了精確的圖形基準，保障了器件制備的高精度與穩定性。

與此同時，MicroWriter ML3 具備緊湊化設計，融合多種加工分辨率，可自動切換實現組合曝光；雙光源配置支持不同直寫光源靈活切換，適配多類型商業光刻膠選擇；并配有人性化的人機交互界面，以高效、穩定的加工能力和開放靈活的技術為核心競爭力。MicroWriter ML3不僅為該成果成功發表于《Materials Science & Engineering R: Reports》提供了堅實保障，更通過二維電子器件顯著增強了動態生物醫學的應用效能。MicroWriter ML3 將繼續為前沿科研探索提供強大助力。

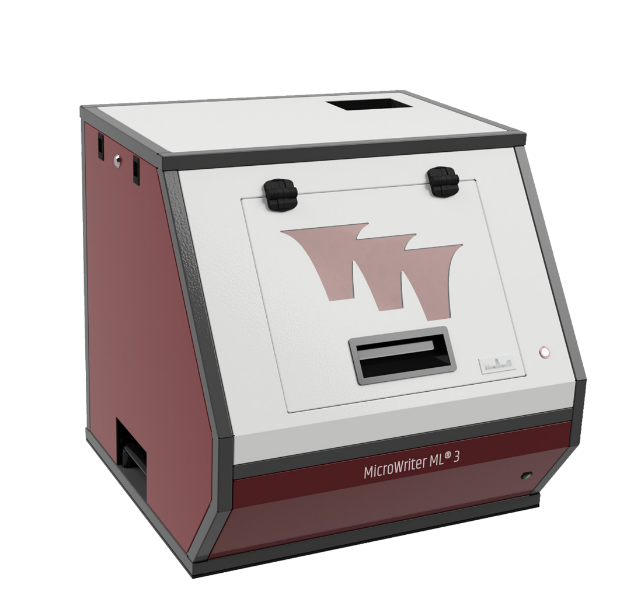

小型臺式無掩膜直寫光刻系統- MicroWriter ML3

【精彩圖文展示】

面向器官再生的高精度監測與電刺激神經調控

a. 外周感覺-計算機接口（PSCI）系統示意圖。該裝置包含一個環繞椎間盤背根神經的套袖電極，用于神經信號記錄。二維多通道放大陣列（2D-MCAA）用于捕獲并處理原始神經信號中的再生波（R波），通過靶向刺激促進椎間盤增強再生。

b. 二維二硫化鉬多通道放大陣列的光學圖像，展示64個器件單元的布局。比例尺：500微米。

c. 二維多通道放大陣列的掃描電子顯微鏡（SEM）圖像。紅色和黃色虛線框分別標示控制柵極與源極/漏極電極；比例尺：10微米。插圖呈現單個二硫化鉬溝道的放大視圖，顯示其精確定制與對齊結構。

d. 8×8二維二硫化鉬晶體管陣列的拉曼光譜圖，在386和405 cm?1附近顯示特征峰，分別對應E??g和A?g振動模式。該光譜證實材料為化學氣相沉積（CVD）制備的單層二硫化鉬。

e. 二硫化鉬溝道的原子力顯微鏡（AFM）圖像。 morphology呈現均勻平整形貌，厚度約0.65納米，證實二維多通道放大陣列所用單層二硫化鉬的一致性與高質量。比例尺：1微米。

【結論】

綜上所述，基于二維多通道放大陣列（2D-MCAA）的外周感覺-計算機接口（PSCI）研發標志著生物電接口技術的重大飛躍。將基于 MoS?的晶體管陣列與 PSCI 系統高效集成，不僅賦予系統異常精準的生物電信號傳感能力，更顯著提升了人類對周圍神經系統功能的理解與調控水平，為通過實時自適應治療干預改善臨床療效帶來新希望。此外，特殊的二維多通道放大陣列不僅保證了很高的靈敏度（開關比高達1.31×10?，亞閾值擺幅低至0.07V/dec）與低能耗，更為未來持續監測器官狀態的應用奠定基礎。此項進展凸顯了二維材料在醫療技術領域的革命性潛力，為個性化醫療與神經治療策略的進步樹立了新范例。
