DMD無掩模光刻系統在微納制造中的新進展

微納制造作為現代產業的核心基石，正不斷向更高精度、更復雜三維結構及多功能集成的方向演進。在這一進程中，基于數字微鏡器件（DMD）的無掩模光刻技術，憑借其無掩模、高靈活性、低成本的優勢，正扮演著越來越關鍵的角色。本文將系統梳理DMD無掩模光刻技術的新進展，重點圍繞提升空間分辨率與增強三維微結構制作能力，并剖析其技術原理。

目前，DMD無掩模光刻技術的新進展，主要圍繞著兩個方面：

一是提高光刻空間分辨率，空間分辨率是光刻機的重要參數，直接影響加工精度與集成度。因此優化光刻圖案邊緣平整度，矯正鄰近效應、提高邊緣特征分辨率，突破衍射極限，提高光刻線寬分辨率，是目前重點的研究方向。

二是提升三維微結構制作能力，包括單次灰度曝光光刻和逐層微立體光刻技術。

1.優化光刻圖案邊緣平整度

DMD微鏡間隙會引起曝光不均勻，在微結構上產生凹凸不平的表面，引起柵格現象，導致光刻圖形邊緣呈現鋸齒形狀。

目前，解決該類問題的主要方法為：將多個抖動的低分辨率圖像疊加來生成高分辨率圖像。擺動光刻技術是通過將子圖前后偏移小于一個像素的距離，再重疊子圖，每個子圖填充了微鏡間隙。因此，可以平滑圖形邊緣鋸齒，使得光刻出的圖形更接近設計圖。

下圖展示了運用擺動技術來提高光刻圖形邊緣特征分辨能力。將原始圖像拆分為4個子圖，每個子圖相對于原圖在水平和垂直方向上偏移1/2個像素，分別對這4個子圖進行曝光，最終在光刻膠上疊加形成一個完整圖像。

（a）擺動光刻技術原理示意圖；（b）掃描式光刻結合擺動光刻技術

圖展示了掃描式光刻結合擺動光刻技術，其中圖（2）和圖（3）分別是通過疊加1/2個像素和疊加1/4個像素得到的鋸齒尺寸，進一步驗證了DMD子圖錯位掃描疊加光刻對于減小光刻微結構邊緣鋸齒的有效性，并證明移動更小的像素（1/4個像素）重疊能得到更好的邊緣平滑度。

2.矯正鄰近效應

在DMD無掩模光刻中，當曝光線條尺寸接近系統分辨極限，會出現光學鄰近效應，導致圖形發生線寬變化、線端縮短和轉角變圓等畸變。這主要由兩個因素造成：一是處于“ON”態的微鏡如同獨立衍射單元，其衍射光會疊加在相鄰區域，造成中心光強遠高于邊緣；二是投影透鏡會丟失部分高頻信息。

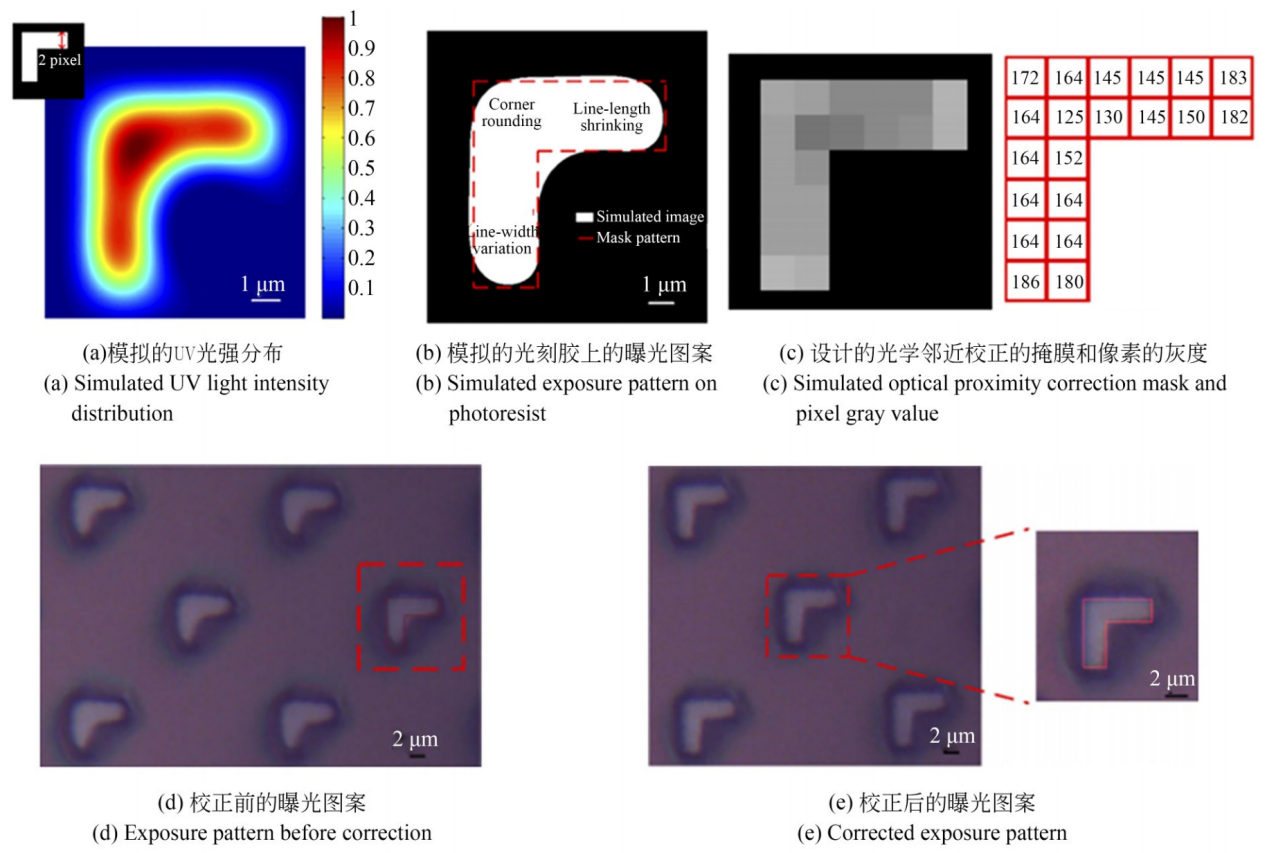

為校正此效應，研究人員提出了基于強度調制的光學鄰近校正技術。如下圖所示

光學鄰近校正技術

其流程為：

仿真分析：通過模擬UV光強分布（圖）和曝光結果（圖），識別出光強過強（如大半徑區）或過弱（如凹角、線端）的區域。

灰度掩模設計：針對仿真結果，設計特殊的數字灰度掩模（圖）。對高光強區分配較低灰度值的像素以減弱曝光，對弱光強區則分配較高灰度值的像素以增強曝光。

效果驗證：通過實際曝光驗證，與傳統二進制掩模的結果（圖）相比，應用此灰度校正方法得到的圖形（圖）與原始設計圖案的一致性顯著提高，有效修正了光學鄰近效應帶來的圖形缺陷。

該技術通過數字化的灰度調制，靈活地優化了光場分布，提升了光刻圖形的保真度。

3.單次灰度曝光光刻

DMD單次灰度曝光光刻技術，通過編程控制微鏡的翻轉頻率，在一次曝光中即可生成具有256級灰度的“數字掩?！?，這種采用單次曝光的灰度光刻技術能制作富有層次、更加連續復雜的微結構，是三維光刻的基礎。結合熱回流技術，可將灰度曝光產生的階梯表面轉變?yōu)榻咏B續的表面面形，用于加工復雜面形的浮雕結構。

為實現更平滑連續的曲面，研究人員開發了多種創新方法。

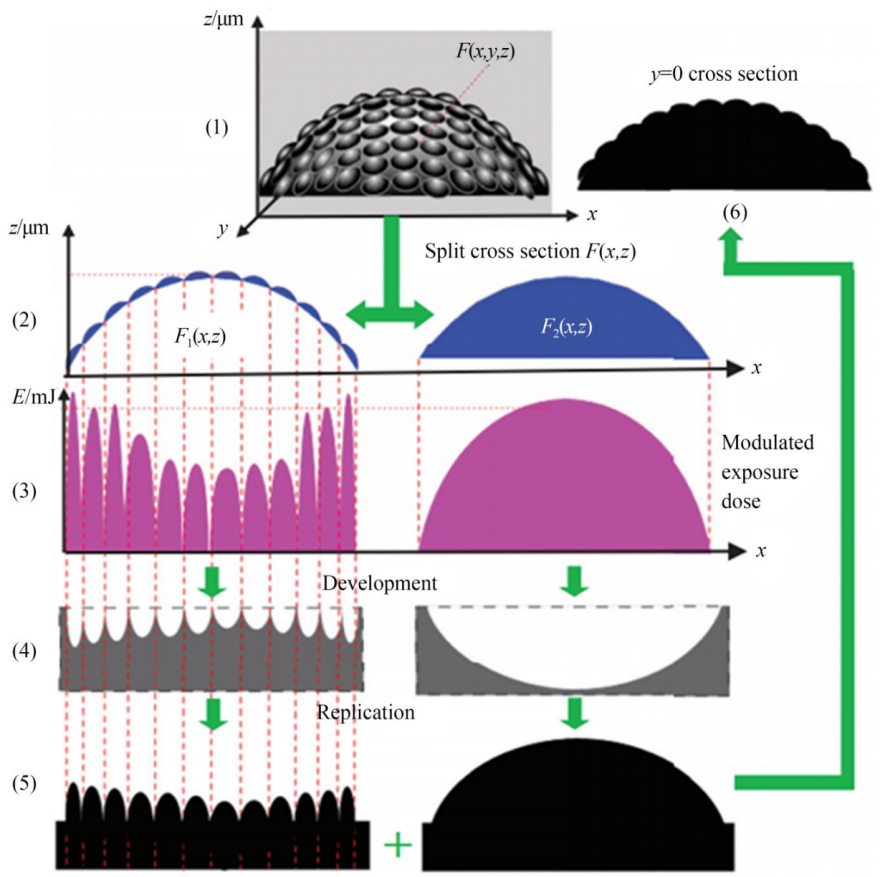

雙灰度DMD無掩模光刻技術，將目標曝光劑量分布分解為兩個互補的三維能量分布圖，通過兩次灰度曝光疊加，相當于擴展了有效的灰度級數，能夠?qū)崿F(xiàn)更精細、更平滑的劑量控制，在球形表面上成功制造出光學平滑度更高的曲面微透鏡陣列，克服了單次灰度調制的局限性。

雙灰度DMD無掩模光刻技術

此外，振動輔助灰度光刻技術，通過在曝光時使投影透鏡沿對角線方向振蕩，有效消除了因DMD微鏡間隙導致的光強波動。它沒有從復雜且昂貴的光學或DMD芯片本身入手，而是通過一個簡單的機械振動模塊，將空間上的光強不均勻性問題，轉化為時間域上可被平均掉的噪聲，從而以極低的成本顯著提升了成品的表面質量（粗糙度低至1 nm）和光學性能。

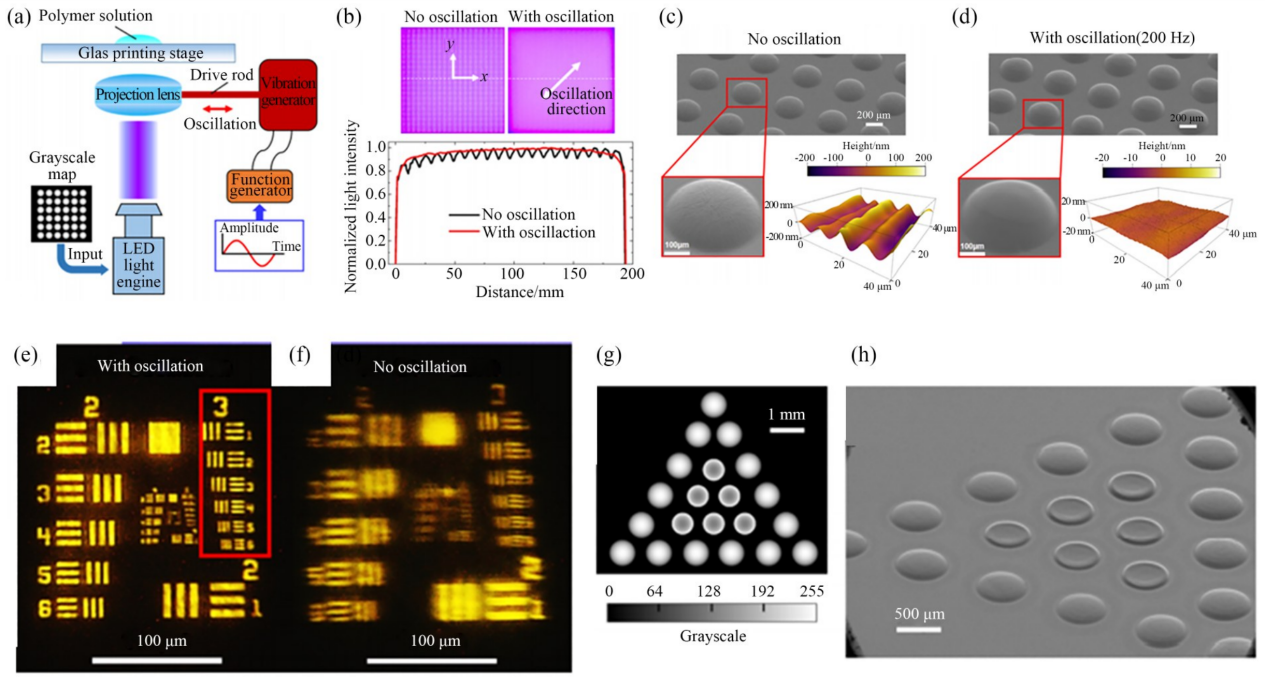

如下圖所示，振蕩曝光成功消除了微透鏡表面的鋸齒狀瑕疵，獲得了表面粗糙度低至1 nm的超光滑微透鏡陣列，并同時提高了圖像分辨率。

基于振動的灰度光刻技術

這種方法為需要超光滑表面的微光學元件（如微透鏡、光波導）的批量生產提供了一條高效、可靠的技術路徑。

4.逐層曝光微立體光刻

在DMD無掩模光刻技術中，另一個重要領域就是微立體光刻技術，也稱為3D光刻技術。

與單次曝光成形的灰度光刻不同，這種微立體光刻技術采用“逐層多次曝光制造”原理，能夠制備任意復雜形貌的三維結構，其工藝原理如下圖所示：

微立體光刻成型過程

其原理為，先設計三維模型的CAD，再將模型轉為一系列二維位圖文件。每個位圖文件輸入DMD，DMD作為動態掩模對光敏樹脂進行選擇性曝光，固化一層后，工作臺移動一層高度，如此逐層疊加，最終成型一個完整的三維實體。

目前，微立體光刻技術正向多材料功能化打印方向發展，新研究開發為基于注射泵的面投影微立體光刻系統。通過注射泵輸送不同性質的光敏材料，該系統能夠在單個結構中復合多種材料。

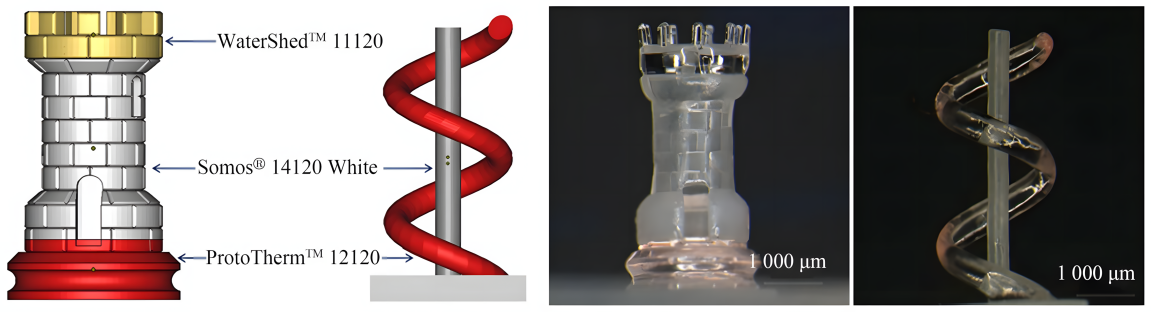

如下圖所示，研究人員成功打印出由兩種和三種不同材料構成的復雜三維模型，實現了在微觀尺度上集成多種功能特性，極大地拓展了在組織工程、生物醫學等領域的應用潛力。

（左）多材料CAD模型；（右）打印的實物

雖然微立體光刻技術已有較大研究進展，然而，該技術目前在加工精度、尺寸、效率及多材料兼容性上仍有提升空間，是未來研究的重要方向。

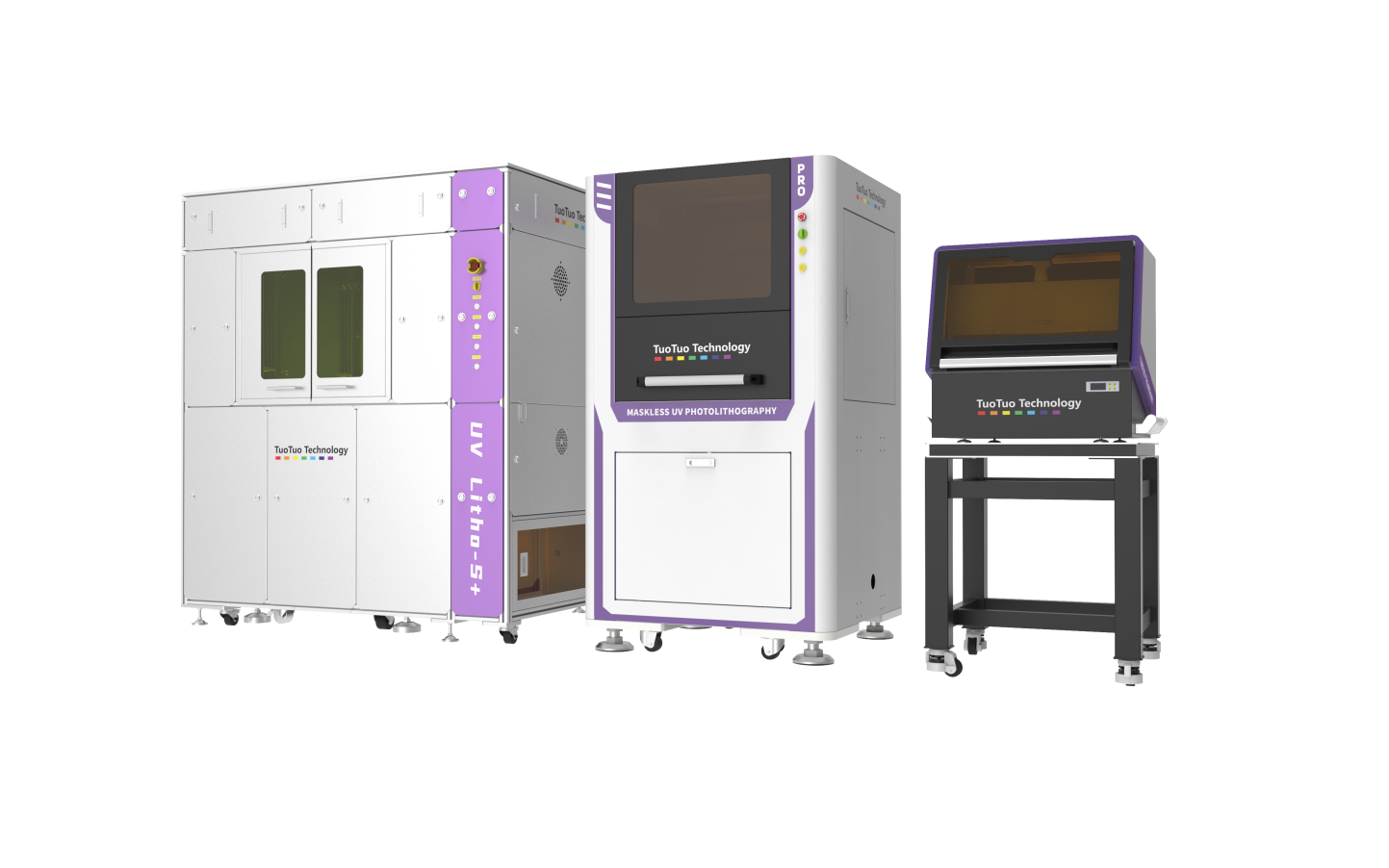

無掩模版紫外光刻機

托托科技研發的無掩模版紫外光刻機基于空間光調制技術，實現了數字掩模光刻。設備加工精度可達400nm，加工速度最Z高可達1200mm2/min，灰度光刻最Z高可達4096階，能夠快速精準地在光刻材料上構建復雜且多層次變化的微觀結構和圖案。

除步進式光刻的科研Academic版，我們還提供掃描式光刻的高速Speed版本，以及支持超大幅面加工的定制設備，既能滿足前沿科學研究的需求，也支持產業化應用與開發，靈活性使其成為科學研究的重要選擇。

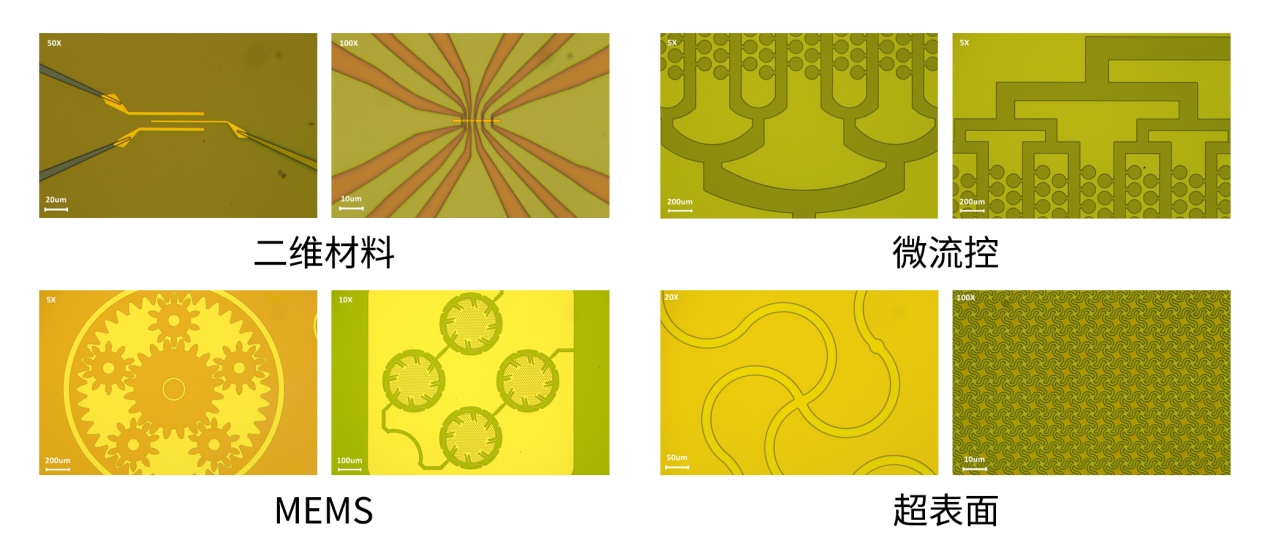

托托科技 無掩模版紫外光刻機 在各領域的光刻制作應用

織雀®系列 超高精度3D光刻設備

托托科技推出的「織雀®系列超高精度3D光刻設備」在復雜三維、高深寬比以及復合材料三維微納結構制造方面具有突出的潛能和優勢，設備光學精度高達1μm，最Z大加工尺寸為50mm×50mm×50mm，打印材料兼容常規樹脂、陶瓷及水凝膠類墨水體系。設備擁有駁接打印技術，可對已有結構的樣品表面進行二次或多次打印，助力科研與產業在微納加工領域?qū)崿F(xiàn)更高度的設計自由與創新突破。

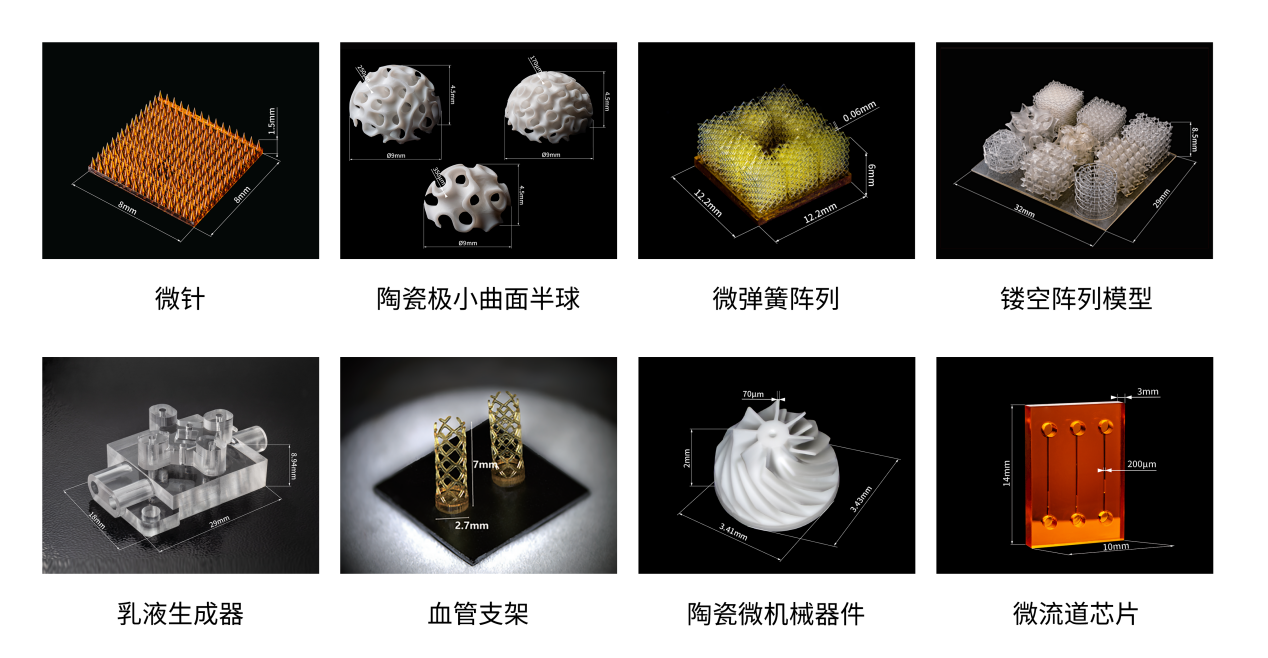

托托科技 超高精度3D光刻設備 應用

DMD無掩模光刻技術通過持續的技術創新，已在高精度圖形化、復雜三維成型及多功能材料集成等領域展現出巨大的潛力。盡管在面向更大規模量產時，其在速度和材料兼容性上仍面臨挑戰，但這恰恰指明了未來的研究方向。可以預見，隨著相關技術的不斷成熟與融合，無掩模光刻技術必將成為推動封裝、微光學、生物芯片及柔性電子等前沿領域創新的關鍵使能技術。

原文參考：《Research progress of maskless lithography based on digital micromirror devices》
