一、 檢測目的

本方案旨在利用單柱拉力試驗機，對汽車關鍵部件（發動機連接件、底盤懸掛部件）進行拉伸力學性能測試，客觀評估其抗拉強度、屈服強度、伸長率等關鍵指標，確保其滿足設計及安全使用要求。

二、 檢測對象

發動機連接件：如發動機支架、連桿螺栓等。

底盤懸掛部件：如控制臂、拉桿、球頭、彈簧座等。

三、 檢測設備及工具

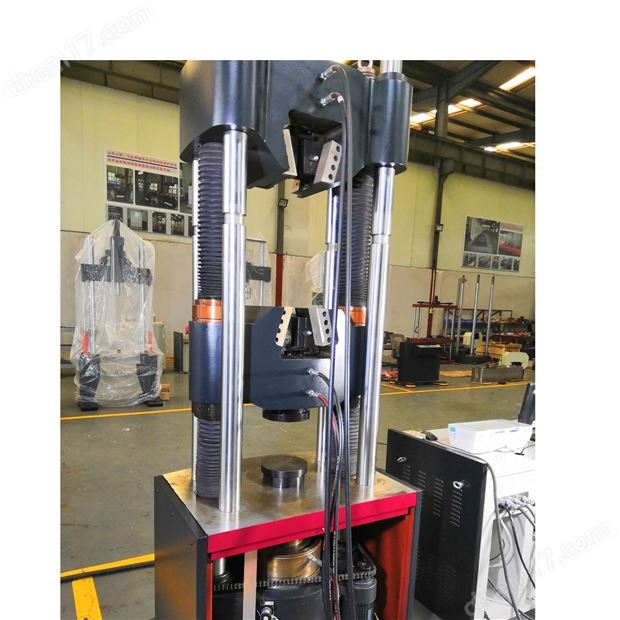

核心設備：單柱拉力試驗機（精度等級不低于1級）。

關鍵夾具：根據試樣形狀與測試標準，選用相應楔形平口夾具或專用螺紋夾具、銷軸連接工裝，確保夾持可靠，防止打滑或過早夾傷。

測量工具：游標卡尺、引伸計（用于精確測量變形）。

四、 檢測標準與方法

標準依據：嚴格參照相關國家標準（GB/T）、汽車行業標準（QC/T）或經確認的企業內部技術規范。

試樣準備：試樣可為成品件或按標準制作的樣件，測量并記錄其原始尺寸。

夾持與對中：將試樣牢固安裝于夾具中，確保受力軸線與試樣中心線重合，減少彎曲應力。

測試過程：

l                      設置試驗參數：包括預加載力、試驗速度（通常按標準規定選取，如mm/min）。

l                      安裝引伸計（如需要測量屈服性能）。

l                      啟動試驗機，平穩施加拉力，直至試樣斷裂或達到規定載荷。

l                      實時記錄載荷-位移曲線。

五、 結果分析與判定

試驗機軟件自動計算并輸出抗拉強度、上/下屈服強度、蕞大力、斷后伸長率等結果。將測得數據與技術規格要求對比，出具合格與否的判定，并為產品設計與工藝改進提供數據支持。

六、 結論

本方案通過標準化的流程，利用單柱拉力試驗機有效檢驗發動機連接件與底盤懸掛部件的拉伸性能，是控制汽車關鍵零部件質量、保障行車安全的重要環節。
