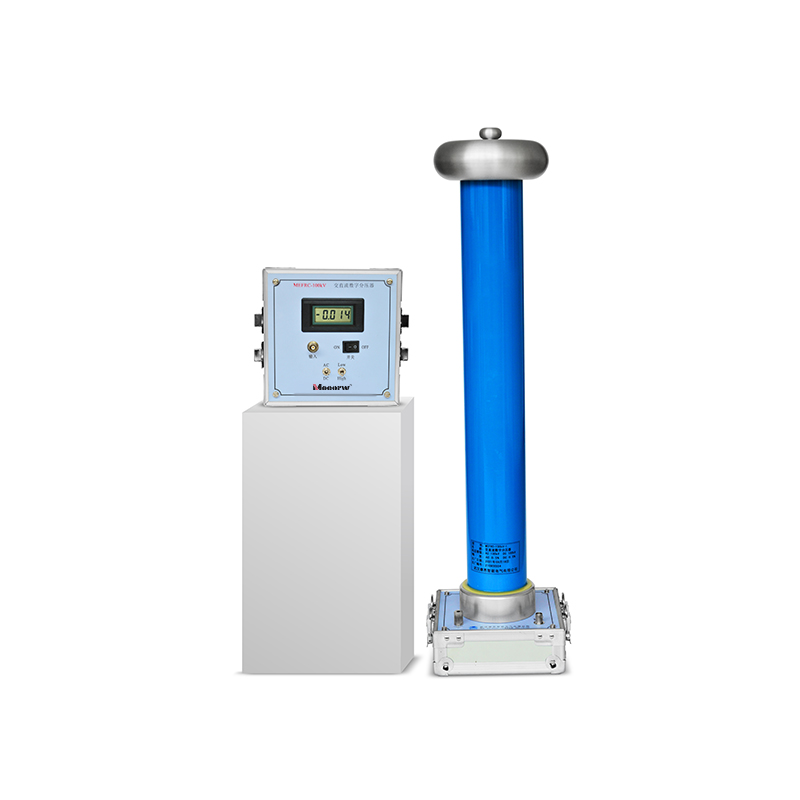

泛克斯特 MEFRC-100kV 交直流數字分壓器概述

一、產品概述

MEFRC-100kV 交直流數字分壓器，是一款采用阻容等電位屏蔽分壓技術研發的高壓測量專用裝置。該裝置在高壓測量場景中適用性廣泛，可用于脈沖高壓、雷電高壓、工頻高壓等不同類型高壓的測量工作，能夠作為高壓靜電分壓器的替代方案，滿足多個領域?qū)Ω邏簻y(cè)量設備的基礎需求。

從使用體驗與性能表現來看，該產品具備操作流程簡便、測量結果顯示直觀、測量精度保持穩定、設備體積緊湊不占空間、整體重量輕便易挪動等特點。這些特點使其能夠適配發電廠日常高壓監測、變電站設備高壓檢測、高壓電器設備制造廠產品性能測試，以及高電壓試驗室科研實驗等多種場景，為上述行業部門開展高壓測量工作提供合適的裝備支持。

在使用安全性與便捷性設計上，本款標準分壓器通過專用儀表線與高壓測量端建立連接，借助這一連接方式可實現遠距離讀取測量數據，避免操作人員近距離接觸高壓區域，既保障了使用過程中的安全，又提升了操作便捷性。同時，該系列標準分壓器采用高輸入阻抗設計，在測量過程中線性表現良好，能夠減少數據偏差；此外，產品還運用了特殊屏蔽技術，可大幅降低高壓環境下外界因素對測量示值的干擾，進一步保障測量精度的穩定性，確保線性效果符合實際使用需求。

在結構設計與材質選擇方面，產品選用優質填充材料進行生產制造。這種材質選擇不僅幫助縮小了設備的整體體積，減輕了設備重量，讓設備更易于收納與搬運，還能進一步提升產品運行過程中的可靠性，減少故障發生概率；同時，優質填充材料的使用也有效降低了設備內部的局部放電量，保障設備長期穩定運行。設備緊湊的體積與輕便的重量，使其在現場工地等需要頻繁移動設備的場景中更具優勢，為檢測人員開展現場檢測工作提供諸多實際便利，減少搬運與安裝過程中的人力成本。

二、技術參數

額定電壓：100kV（其中交流額定電壓為 100kV，直流額定電壓為 100kV）

交流測量方式：采用真有效值測量方式，確保交流高壓測量數據的準確性

精度：測量精度為 0.5%，符合高壓測量設備的常規精度標準

絕緣介質：使用干式介質材料作為絕緣部件，保障設備絕緣性能穩定

環境條件：可適應溫度范圍為 - 25～40℃，在該溫度區間內設備可正常運行；同時，設備可在濕度低于 85% 的環境下使用，避免潮濕環境對測量精度與設備性能產生影響

分壓比：固定分壓比為 1000:1，為測量數據換算提供穩定依據

三、使用方法

1、將交直流數字分壓器接地端安全接地。

2、將高壓線接在均壓球上方，用接線螺旋栓將高壓線擰緊。

3、將儀表底座上的輸入端插入交直流數字分壓器測量端,測量直流時將鈕子開關切換到“DC” 檔,測量交流時將鈕子開關切換到“AC”檔。

4、所測電壓為小于20kV時選擇“LOW”檔，當超過20kV時請選擇“HIGH”檔，從而獲取更高精度的測試值。

5、打開“Power”開關，選擇合適檔位，此時分壓器上將顯示“0.00”或“00.0”,此時即可開始測量。
