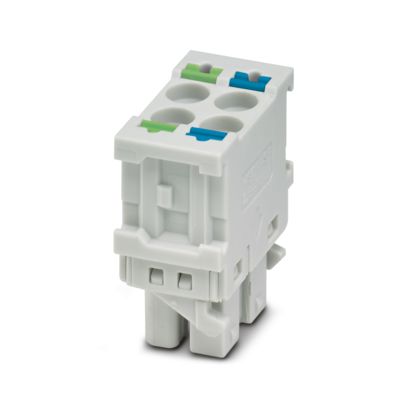

HSCP-SP 2,5-1U4-65/65-7035 - 插拔式連接器 2203195技術資料

特性

額定電流IN8 A

額定電壓 UN320 V

接觸電阻2 mΩ

額定電壓(III/3)250 V

額定電涌電壓(III/3)4 kV

額定電壓(III/2)320 V

額定電涌電壓(III/2)4 kV

額定電壓 (II/2)600 V

額定電涌電壓(II/2)4 kV

材料數據 - 聯系方法

注意事項符合WEEE/RoHS，根據IEC 60068-2-82/JEDEC JESD 201的要求沒有晶須

接觸件材料CU合金

表面特性鍍錫

接線點金屬表面（頂層）錫 (Sn)

觸點區域金屬表面（頂層）錫 (Sn)

材料數據 - 殼體

顏色 (外殼)淺灰 (7035)

絕緣材料PA

絕緣材料組I

CTI符合IEC 60112600

阻燃等級，符合UL 94V0

符合EN 60695-2-12標準的灼熱絲可燃性指數GWFI850

符合EN 60695-2-13標準的灼熱絲起燃性溫度GWIT775

符合EN 60695-10-2標準的球壓試驗溫度125 °C

機械數據 – 致動元件

絕緣材料PBT

絕緣材料組IIIa

CTI符合IEC 60112275

阻燃等級，符合UL 94V0

振動測試

規格IEC 60068-2-6:2007-12

頻率10 - 150 - 10 Hz

掃描速率1倍頻程/分鐘

振幅0.35 mm (10 Hz ... 60.1 Hz)

加速度5g (60.1 Hz ... 150 Hz)

每軸的測試周期2.5 h

測試方向X-, Y- 與 Z-軸

耐久性測試

規格IEC 60512-9-1:2010-03

海平面脈沖耐受電壓4.8 kV

體積電阻 R12 mΩ

體積電阻 R22.2 mΩ

插入／拔出周期25

絕緣電阻，相鄰接線位> 5 MΩ

氣候測試

規格ISO 6988:1985-02

腐蝕應力0.2 dm3的SO2 氣體通入容量300 dm3的箱體，溫度40°C，1周期

熱應力100 °C/168  h

大功率頻率耐受電壓2.2 kV

環境條件

環境溫度（運行）-40 °C ... 105 °C (取決于衰減曲線)

環境溫度（存放/運輸）-40 °C ... 55 °C

相對濕度（存放/運輸）30 % ... 70 %

環境溫度（組裝）-5 °C ... 100 °C

訂貨號2203195

包裝單位50 pc

最小訂貨量50 pc

注意定制（不可退回）

銷售關鍵代碼ACHECB

產品關鍵代碼ACHECB

GTIN4055626341934

單件重量（含包裝）3.42 g

單件重量（不含包裝）3.42 g

原產地PL
