SF6氣體回收裝置的主要作用及選型方法

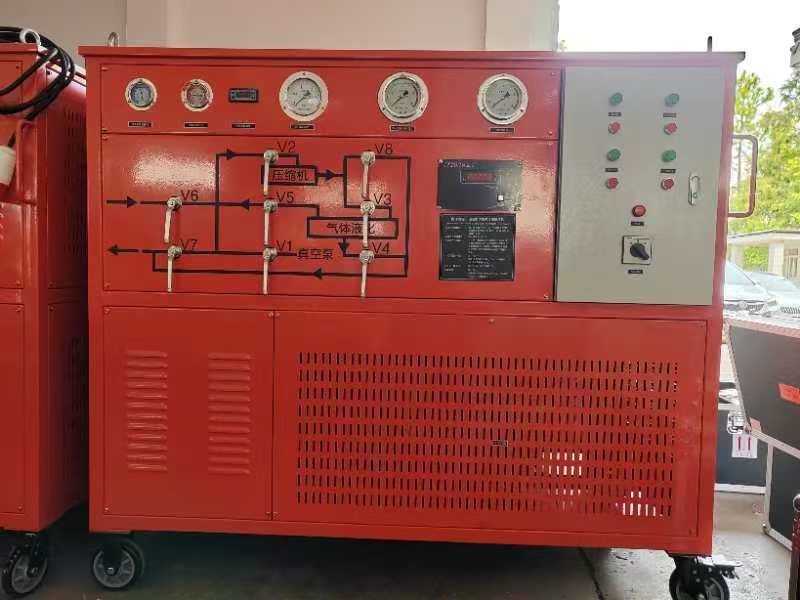

SF6氣體回收裝置是電力行業、特別是使用GIS（氣體絕緣組合電器）和SF6斷路器的變電站中，至關重要的專用設備。它的核心功能是安全、高效、環保地處理SF6氣體。

SF6氣體回收裝置功能與作用

一套SF6氣體回收裝置通常集成了以下一個或多個功能：

回收（抽吸）：從電氣設備（如斷路器、GIS腔體）中將SF6氣體抽出。這是最核心的功能。

凈化：在回收過程中，去除SF6氣體中的水分、空氣（CF4、N2等）、分解產物（如SO2、HF等）等雜質。

液化儲存：將凈化后的純凈SF6氣體壓縮并冷卻液化，儲存于裝置內置的儲液罐中，大大減小儲存體積。

充注：將儲存的液態SF6氣化后，精確地充入到電氣設備中。

壓縮增壓：對電氣設備中的SF6氣體進行壓縮，使其達到額定壓力。

抽真空：在回收氣體后或充注新氣前，對電氣設備內部和連接管路進行抽真空，去除空氣和水分。

一套SF6氣體回收裝置通常包含以下子系統：

回收壓縮機：核心部件，負責將氣態的SF6從設備中抽出并壓縮。通常是特殊的、能處理液化氣體的壓縮機。

真空泵：用于對系統和電氣設備抽真空，創造負壓環境并去除水分和空氣。

凈化系統：

過濾器：包括粉塵過濾器、吸附劑（如分子篩）用于去除水分和分解產物。

油分離器：去除壓縮機可能帶來的油分。

冷凝液化單元：通過制冷系統將壓縮后的高壓SF6氣體冷卻成液體。

儲液罐：用于儲存液化后的純凈SF6。

壓力與真空表：監控系統各關鍵點的壓力和真空度。

控制系統：現代設備通常采用PLC控制，實現自動化操作、安全保護和數據記錄。

連接管路與閥門：構成完整的氣路系統。

在選擇時，需要考慮以下關鍵參數：

回收速率：單位時間內能回收多少公斤SF6氣體。決定了工作效率，對于大型GIS，需要高回收速率。

最終真空度：抽真空能力的指標，越高越好，通常要求能達到<10 Pa甚至更高。

回收后殘壓：能將設備內的SF6氣體抽到多低的壓力，越低表示氣體回收。

儲罐容量：決定了一次能處理多少氣體而不需要中途轉移。

氣體凈化指標：

露點：處理后氣體的水分含量，通常要求<-40°C甚至<-50°C。

油分含量：<1 ppm。

純度：>99.9%。

自動化程度：是否具備一鍵式操作、自動停機、數據記錄等功能。

移動性與電源：是否便于運輸，以及使用現場的電源要求（380V/220V）。
