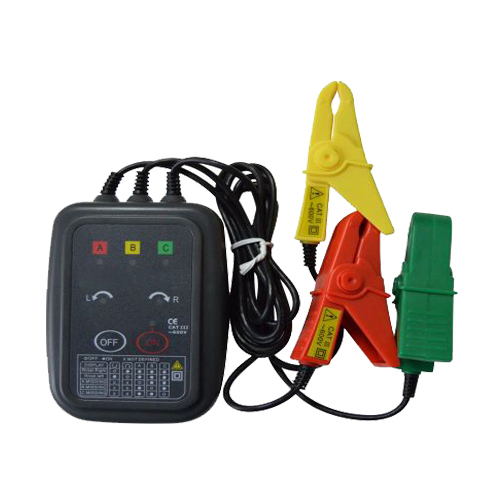

PD616/616A非接觸式三相電機/相序測試儀
產品簡介
傳統的相序測量方法必須將三相電線的接線柱剝開，將相序表的三個裸露鱷魚夾或測試針連接到裸露的3條火線上，而S-PD616/616A采用鉗形非接觸測量，不用剝開電線，無需接觸高壓裸露火線，直接將三個超感應高絕緣鉗夾分別夾住三相火線的絕緣外皮即可檢測，從護套線上檢測，大大提高了現場測試的安全性及可操作性，除能檢測相序，還可用于活線檢查，簡易檢電、相線識別、缺相判斷、斷線位置查找等。
產品功能
相序檢測（正相、逆相、缺相）、活線檢查、簡易檢電、火線識別、缺相判斷、斷線位置查找、直流線路斷點檢測等、PD616A還可以測量三相電機的轉動方向、電機安裝、線路檢修的理想工具。
產品選型|產品參數
型號 | S-PD616 | S-PD616A | |
可鉗導線尺寸 | 外徑 ø1.6～ø16mm | ||
功 能 | 檢相（正相、逆相、缺相）、活線檢查、簡易檢電、斷點定位、線路檢修、三相電機轉動方向 | ||
電 源 | DC3V 2節5號電池(SIZE AA 1.5V），連續使用時間約70小時 | ||
活電范圍 | AC 70～600V，50～60Hz (正弦波連續輸入） | ||
LED顯示 | 相序測量 | （正相）各電壓相指示燈亮，同時正相指示燈亮 | |
（反相）各電壓相指示燈亮，同時反相指示燈亮 | |||
缺相檢查 | 電壓設定范圍內對應A、B、C相位指示燈不亮 | ||
活電檢查 | 電壓設定范圍內對應A、B、C相位指示燈點亮 | ||
斷路檢查 | 電壓設定范圍內對應A、B、C相位指示燈不亮 | ||
簡易驗電 | 電壓設定范圍內對應A、B、C相位指示燈點亮 | ||
三相電機轉向檢測 |
| 馬達順時針轉動：R燈點亮 馬達逆時針轉動：L燈點亮 | |
自動關機 | 開機約5分鐘后，儀表自動關機 | ||
儀表尺寸 | 103mm×70mm×30mm | ||
鉗夾引線長 | 50CM | ||
儀表質量 | 約200g（含電池） | ||
工作溫濕度 | -10℃～55℃；80%rh以下 | ||
存儲溫濕度 | -20℃～60℃；90%rh以下 | ||
測量zui高電壓 | AC 600V | ||
絕緣強度 | 5.4kVrms | ||
zui大額定功率 | 300mVA | ||
適合安規 | EN61010-1：2001、EN61010-031：2002、污染等級2、CAT Ⅲ(600V)、瞬間過電壓6000V | ||
