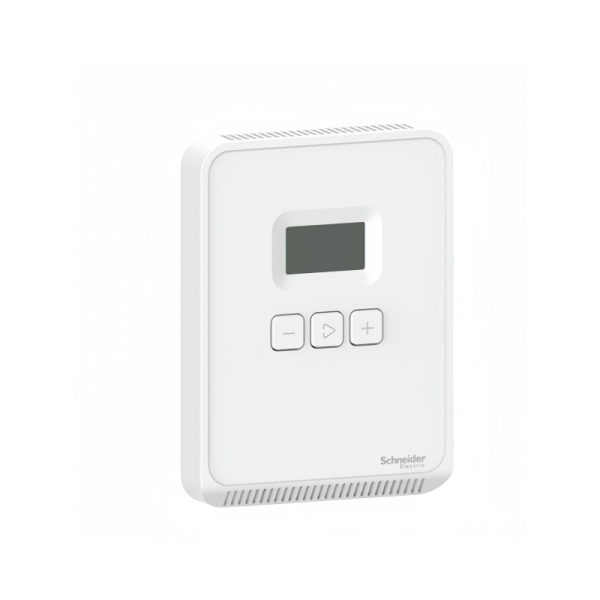

schneider施耐德溫度傳感器SLAWXXX工作原理

施耐德電氣SLAWXXX溫度傳感器的工作原理可歸納為基于10kΩ NTC熱敏電阻的電阻-溫度轉換機制，結合施耐德SpaceLogic通信技術實現數據傳輸與樓宇系統集成。

測溫核心：10kΩ NTC熱敏電阻

電阻-溫度特性

SLAWXXX采用10kΩ NTC（負溫度系數）熱敏電阻作為測溫元件。其電阻值隨溫度升高呈非線性下降，例如：

25°C時電阻值約為10kΩ（標稱值）；

溫度每升高1°C，電阻值約下降3%~5%（具體參數需參考產品手冊）。

通過內置的線性化電路或算法，將非線性電阻變化轉換為與溫度成線性關系的電壓或電流信號。

溫度測量范圍

典型測量范圍為0°C至50°C（適用于室內環境），精度可達±0.5°C，響應時間≤15秒，滿足樓宇自動化對溫度監測的實時性要求。

信號處理與轉換

電阻到電壓的轉換

傳感器內部通過恒流源電路或分壓電路，將熱敏電阻的阻值變化轉換為電壓信號。例如：

恒流源提供固定電流（如1mA），通過熱敏電阻產生壓降，電壓值與電阻成反比；

分壓電路中，熱敏電阻與固定電阻串聯，輸出電壓隨溫度變化。

線性化處理

由于NTC熱敏電阻的阻值-溫度曲線為非線性，傳感器內置線性化電路（如匹配電阻網絡）或通過微處理器算法進行校正，確保輸出信號與溫度呈線性關系，簡化后續數據處理。

通信與數據傳輸

SpaceLogic通信系統

SLAWXXX通過RJ45接口支持施耐德SpaceLogic通信協議，采用1-Wire總線或類似技術實現數據傳輸與供電（PoE兼容）。其特點包括：

單線傳輸：僅需一根線纜同時傳輸數據和電源，降低布線成本；

多點組網：支持最多127個傳感器串聯，形成分布式測溫網絡；

兼容性：無縫對接EcoStruxure Building Operation平臺，實現遠程監控、自動化策略部署及數據分析。

數據格式與協議

傳感器輸出數字信號（如Modbus RTU或BACnet協議），包含溫度值、傳感器ID、狀態信息等，便于樓宇管理系統（BMS）集成。

結構與安裝對工作原理的支撐

分體式設計

傳感器探頭（含熱敏電阻）與通信模塊分離，通過線纜連接。這種設計：

允許探頭深入狹小空間（如風管、設備內部）測量溫度；

通信模塊可置于安全環境，避免高溫或潮濕影響。

高防護性外殼

外殼采用阻燃塑料（UL94-V0標準），防護等級IP20（室內干燥環境），部分型號可達IP65（戶外或潮濕場景）。外殼設計確保：

熱敏電阻與外殼充分接觸，提升導熱效率；

防止灰塵、水汽侵入，保障長期穩定性。

工作流程總結

溫度感知：NTC熱敏電阻隨環境溫度變化，電阻值發生非線性改變；

信號轉換：內部電路將電阻變化轉換為電壓或電流信號，并進行線性化處理；

數據傳輸：通過RJ45接口和SpaceLogic協議，將溫度數據傳輸至樓宇管理系統；

系統集成：BMS接收數據后，實現遠程監控、報警觸發或自動化控制（如調節空調出風溫度）。
