10uF電容器自燃性試驗臺
1.適用范圍：
適用于安規電容器（除Y1類）自燃性試驗的專用設備。
2.符合標準：
GB/T6346.14-2015（IEC60384-14：2016）的4.18自燃性試驗，代替GB/T14472-1998

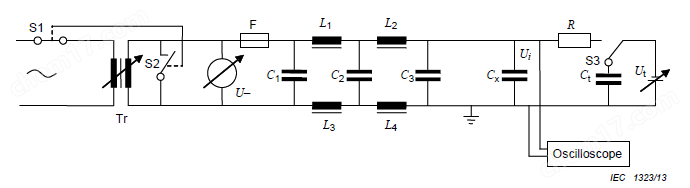

電容器自燃性試驗典型電路
電容器承受交流電壓脈沖典型電路

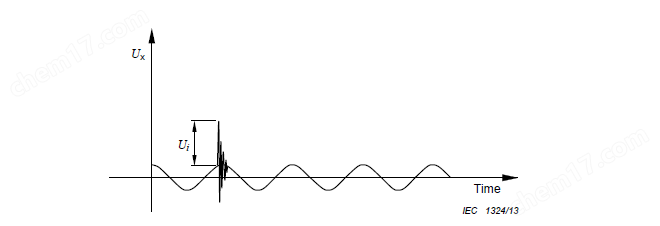

已疊加隨機的非同步高壓脈沖的基波交流波形
Tr = 次極電壓為U~的隔離變壓器，具有足夠容量對電壓為≥0.9×U~的試驗電路提供
16A電流；
C1，C2 = 1μF±10％的濾波電容器；
L1 .. L4 =1.5mH±20％，16A 的棒芯電感；
注：C1，C2和L1.. L4構成一個電源保護濾波器，這一濾波器也可使用其他結構形式。
C3 = 0.033μF±5％，10kV電容；
R = 5Ω±2％（Cx≥1μF）；
= 10Ω±2％（0.22μF≤CX＜1μF）；
= 40Ω±2％（0.068μF≤Cx＜0.22μF）；
= 100Ω±2％（Cx＜0.068μF）；
Cx=被測電容器；
Ut=施加在儲能電容器Ct上的電壓；
Ct=儲能電容器,當被試電容器Cx≤1uF時，試驗時采用3uF儲能電容器；當被試電容器Cx≥1uF時，試驗時自動切換檔位，選擇≥3倍Cx容量的儲能電容器；
F =額定電流 16A 的慢熔斷保險絲。
1.技術特點
采用7寸真彩觸摸屏進行系統參數顯示和控制；
自動測試網絡切換，防止人手觸碰高壓；
數據掉電保存；
輸出電壓0V起調；
采用氣動開關進行隨機非同步放電脈沖施加；
具有過壓過流和欠壓等保護功能；
配備非阻燃性測試盒，帶安全開關。
2. 主要技術指標
輸出電壓 | 直流電壓Ui | 0 ～ 8KV,連續可調，分辨率0.01KV |
交流電壓 | 0~1000V , 連續可調，分辨率1V | |
電壓測試精度 | ±3% ±3字 | |
Cx容量范圍 | 50uF | |
儲能電容容量 | 最小3uF，總150uF，每15uF一個擋位； （儲能電容為Cx的3-4倍容量） | |
充放電時間 | 0 ～ 999S，可設置 | |
時間準確度 | ±1% | |
試驗次數 | 0 ～ 99999次 | |
次數準確度 | ±1次 | |
監測方式 | 泰克示波器TBS1102C+普源高壓探頭RP1010H | |
高壓變壓器功率 | ≥2kVA | |
交流變壓器功率 | ≥16kVA | |
顯示方式 | 7寸威綸通觸摸屏 | |
控制方式 | 松下PLC | |
電壓調節方式 | 手動調節 | |
輸出端子放置 | 前面板 | |
環境條件 | 使用場所：僅在室內使用 溫 度：10℃～40℃ 空氣濕度：≤80% | |
發貨配件 | 企業標配（保險絲、易損件等） | |
測試夾具 | 配備具有安全門開關的防爆測試盒 | |
工作電源 | AC220V±10％,50/60 Hz 滿載功率20KW | |
機箱尺寸 | 約1200mm（長）X850mm（深）X1600mm（高） | |

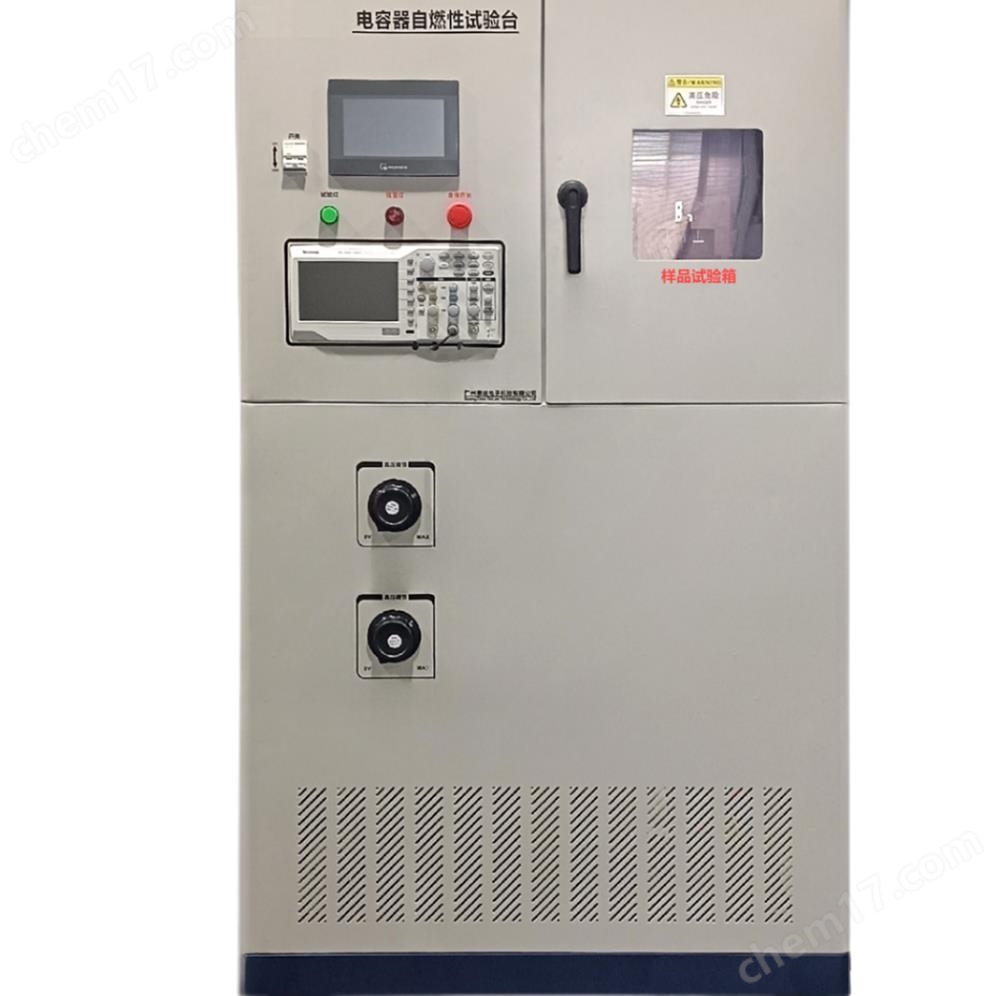

3. 10uF電容器自燃性試驗臺設備參考圖片
