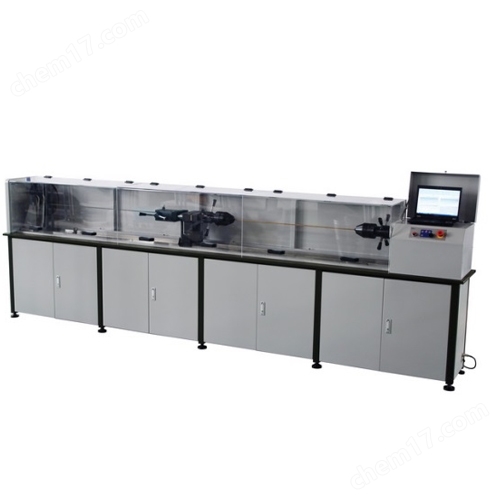

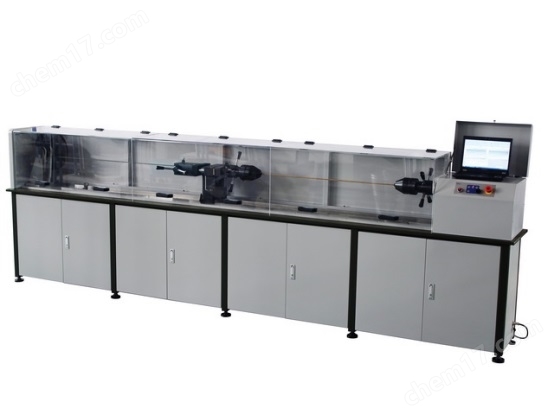

樹脂錨桿扭矩試驗機

產品簡介：

1. 樹脂錨桿扭矩試驗機是由加載系統、傳動系統、數據采集處理系統及計算機測量控制顯示系統等組成，適用于金屬材料、非金屬材料以及各類構件如樹脂錨桿、傳動軸、半軸等靜態力學的性能測試。該機采用臥式結構。計算機屏幕顯示，STC8800數字式數據采集控制系統和全數字交流伺服系統組成閉環控制。采用行星擺線針輪減速器傳動，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。

2. 試驗測試功能：WinXP中文操作平臺，具有變結構PID參數調節功能，實現扭矩、應力、扭轉角度全閉環控制。使用以圖形為界面的視窗式操作系統，可設定顯示屏幕及操作面板；可設定試驗速度及各種控制參數；可實時顯示基本試驗結果（斷裂值、峰值）；可實時顯示試驗過程各種相關參數圖形；可實現系統診斷并顯示診斷結果。試驗機實現分級管理權限。不同的用戶可進入不同的管理界面、分三級用戶管理權限。

設備特點：

【主 機】、主機采用臥式結構，主體結構采用框架結構，以保證整機的剛性。

【驅動系統】由全數字交流伺服控制系統驅動。速度調節范圍寬，加載均勻、穩定。

【傳動系統】采用減速器傳動，保證傳動的均勻、穩定及傳動精度。

【測量顯示系統】該機采用光電編碼器采集試樣的扭轉角度，高精度扭矩傳感器采集試樣的扭矩，旋轉編碼器測量試樣的扭轉角度。計算機屏幕顯示試樣的扭矩、扭轉角度以及各類曲線等。

【軟件操作】①控制模式采用智能專家設置系統，用戶可以根據自己的實際要求編制試驗過程控制方式，自動完成試驗。可以測量試件的屈服扭矩、最大扭矩、屈服角度和最大角度及剪切彈性模量等。

設備參數：

　　11試樣的夾持：手動夾緊，夾持范圍：φ8～φ25mm

以上是樹脂錨桿扭矩試驗機的基本介紹， 感謝您的觀看。
