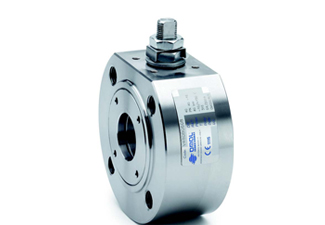

OMAL歐瑪爾不銹鋼對夾法蘭球閥產品介紹
流體范圍：空氣，水，天然氣，石油及石化產品
安裝尺寸：與執行器的連接標準為 ISO 5211
證書：符合歐盟承壓指令:97/23 EC PED；排放標準：UNI EN ISO 15848：2006；閥軸密封性符合：TA-LUFT VDI 2440 (2000)；防火認證符合：UNI EN ISO 10497：2004-API6FA:1999；可選項：防爆證書ATEX 94/9 CE
產品介紹
基于API 認證標準（石油、石化和天然氣工業應用安全保障），OMAL 歐瑪爾公司對原有球閥持續改進，推出了
MAGNUM 系列球閥。此系列閥門在結構、密封材質方面均有改良，使得閥門更適合于石化行業。
* 防靜電裝置
* 防火設計
* 閥軸密封采用雙重減磨墊圈+O 形密封+3 重V 型密封
* 閥座密封采用TFM1600 ( 改良型PTFE )、DEVLON ( 用于高壓)
* 可加保溫夾套、閥軸加長100mm
* 歐盟PED、環保TA-LUFT、防腐NACE ( 碳鋼系列)、API 6D ( 美標系列)、ENISO15848 防火、ATEX 防爆認證
* 適用于空氣、水、氣體、石油和石化產品
查看PDF
標準參數
全通徑、浮動球
軟密封 TFM1600
法蘭連接標準：EN 1092-1 2008; ANSI B16.5
工作溫度見”溫度-壓力表“
壓力等級：PN16-40; ANSI150-300
適用介質：空氣、水、天然氣、石油及石化產品
防靜電裝置 EN 12662-2
閥軸密封：V型 TFM1600
閥軸增加的密封為KFM O型圈
閥桿防沖出結構（飛出）
與執行器的連接標準為 ISO 5211
關閉角度 >7°
可選參數
其他法蘭連接標準請銷售部門
保溫夾套
密封：PTFE加玻璃纖維（RPTFE-GF），PTFE加碳石墨（RPTFE-CF），其他密封請銷售部門
全包式PTFE
單向版本球閥，球體有泄壓孔
不銹鋼手柄，如閥體、球體、閥軸，需要特殊材料請銷售部門
不銹鋼閥軸螺母及彈墊
表面處理：鍍白鋅、環氧樹脂涂層 （如需其他涂層處理，請銷售部門）
工程標準
閥體厚度符合：ASME B16.34，ASME VLLL div.1，EN 12516
原材料及等級符合 ASME B16.34 (ANSI), EN 12516 (PN)
在線詢價
二通，DN15~DN50，PN16
工作溫度：-20℃至+60℃ （氣體）-20℃至+150℃（液體）
高壓球閥，通常適用于液壓與氣動系統應用
閥體表面鍍鎳處理
注：?jiǎn)蝿?dòng)閥門出廠時按常閉位置安裝，如需其他位置，請說明。
基本參數
品牌：OMAL
型號：101型
材質：黃銅
連接形式：螺紋
結構形式：固定球球閥
公稱通徑：DN10-DN80（mm）
適用介質：水
壓力環境：常壓
工作溫度：常溫
標準：德標
類型(通道位置)：二通式
詳細說明
意大利歐美爾(OMAL)自控球閥，氣動/電動黃銅全徑球閥(ART.101),DN10~DN80，耐壓達65 bar,閥軸雙層特氟隆密封,閥體表面鍍鎳處理,工作溫度: -20℃至+150℃(對所有流體),流體范圍: 空氣、水、油、氣體、石油和石化產品、真空、有機溶劑,閥門適用于在使用非腐蝕性流體時的中壓環境。內容：閥門口徑：DN10-DN80 65bar
連接標準：螺紋UNI/ISO 7/1 RP
控制方式：手動、氣動、電動、開關、調節
密封材料：PTFE 工作溫度：-20℃至+150℃
性能特點：閥軸雙層特氟隆密封；耐強有機溶劑密封；耐壓zui高達65bar;閥體表面鍍鎳處理
應用領域：空氣、水、油、氣體、石化產品、真空、有機溶劑,閥門適用于在使用非腐蝕性流體時的中壓環境。
（1）必須先查明球閥上、下游管道確已卸除壓力后，才能進行拆卸分解操作。
（2） 非金屬零件清洗后應立即從清洗劑中取出，不得長時間浸泡。
（3）裝配時法蘭上的螺栓必須對稱、逐步、均勻地?cái)Q緊。
（4）清洗劑應與球閥中的橡膠件、塑料件、金屬件及工作介質（例如燃?xì)猓┑染嗳荨９ぷ鹘橘|(zhì)為燃?xì)鈺r(shí)，可用汽油（GB484-89）清洗金屬零件。非金屬零件用純凈水或酒精清洗。
（5）分解下來的每單個球閥零件可以用浸洗方式清洗。尚留有未分解下來的非金屬件的金屬件可采用干凈的細潔的浸漬有清洗劑的綢布（為避免纖維脫落粘附在零件上）擦洗。清洗時須去除一切粘附在壁面上的油脂、污垢、積膠、灰塵等。
（6）球閥分解及再裝配時必須小心防止損傷零件的密封面，特別是非金屬零件，取出O型圈時宜使用工具。
（7）清洗后需待被洗壁面清洗劑揮發后（可用未浸清洗劑的綢布擦）進行裝配，但不得長時間擱置，否則會生銹、被灰塵污染。
（8）新零件在裝配前也需清洗干凈。
（9）使用潤滑脂潤滑。潤滑脂應與球閥金屬材料、橡膠件、塑料件及工作介質均相容。工作介質為燃?xì)鈺r(shí)，可用例如特221潤滑脂。在密封件安裝槽的表面上涂一薄層潤滑脂，在橡膠密封件上涂一薄層潤滑脂，閥桿的密封面及摩擦面上涂一薄層潤滑脂。
（10）裝配時應不允許有金屬碎屑、纖維、油脂（規定使用的除外）灰塵及其它雜質、異物等污染、粘附或停留在零件表面上或進入內腔。
OMAL球閥標準GB/T21465-2008《閥門術語》中定義為：?jiǎn)㈤]件（球體）由閥桿帶動，并繞球閥軸線作旋轉運動的閥門。亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等的介質。而多通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。本類閥門在管道中一般應當水平安裝。球閥按照驅動方式分為：氣動球閥，電動球閥，手動球閥。
二通，DN10~DN80，zui大64bar
工作溫度：-20℃至+150℃
閥軸雙層特氟隆密封
閥體表面鍍鎳處理
適用于非腐蝕性流體介質
流體范圍：水，油，氣體和輕質介質
安裝尺寸：螺紋標準：UNI/ISO 7/1 Rp；連接標準：ISO 5211
認證：符合97/23 EC “PED”
注：ITEM 101二通全徑螺紋球閥可選用自清潔輪廓密封件版本，適合于使用骯臟的液體或固體顆粒等。
意大利歐瑪爾（OMAL.S.P.A）自控閥門公司創建于1981年，是以生產高品質執行器與閥門而享譽的跨國性研發制造企業，總部設在意大利的Brescia，在德國、法國、英國、荷蘭、澳大利亞、沙特阿拉伯等七十多個國家擁有分支機構及代表處。在自動化生產領域，OMAL歐瑪爾目標是成為能源行業優先選擇的流體控制技術伙伴。
從普通工業產品上的應用到特殊領域的使用，OMAL歐瑪爾產品為客戶的需要提供了正確的解決途徑。
OMAL球閥主要應用在：化工，制藥，制氧，制氮機，天然氣，水處理，汽車工業，沼氣，油漆，消防車，潤滑劑，紡織，能源，陶瓷與玻璃，食品，飲料，飼料行業都可以使用OMAL球閥產品。
OMAL除了球閥之外，還生產，OMAL執行器，OMAL蝶閥，OMAL梭閥,OMAL電磁閥閥等。
OMAL所生產的產品，每一道生產工藝細節的完整實施，保證了產品質量的穩定與持續。
近幾年，OMAL球閥已經在食品行業應用如魚得水，OMAL球閥在中國食品飲料行業產值增長速度均超過GDP的增長速度，良好的發展遠景，加之整個行業市場化程度較高，吸引了食物飲料*紛紛進入，競爭非常激烈。
食物飲料行業具有產量大、市場范圍廣、銷售網絡龐雜、供給鏈結構復雜等特點。為有效監控食物飲料商品暢通流暢，避免發生大規模的產品質量事故，需要建立一套完整的產品質量追溯體系和快速預警系統。但是，少數產品質量較差、存在劣質假冒產品等題目仍是影響到了飲料行業整體的發展。
