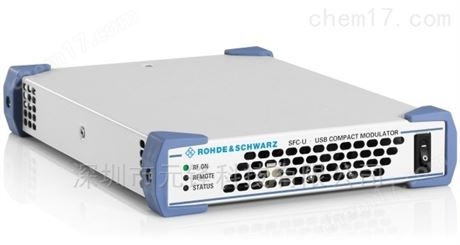

SFC-U USB 緊湊型調制器
簡介
R&S®SFC-U USB 緊湊型調制器是一款經濟型多標準信號源，它可為所有傳統的數字和模擬電視及音頻廣播標準提供實時編碼。
R&S®SFC-U 是一款USB 設備，可與 PC 結合使用。
主要特點
- 高精度調制器
，MER 達 > 40 dB - VHF 和 UHF 頻率范圍，
可選支持zui高 3 GHz - 電平范圍介于 0 dBm 至 –31.5 dBm，
可選支持至 –110 dBm - 碼流播放器和音視頻信號發生器
- AWGN 發生器
特性和優勢
- R&S®SFC-U：即插即用，可生成測試信號
- 便攜、易用、靈活
- 支持軟件開發的實用工具
- 生成高質量信號，可用于接收機測試
- 具有實時編碼功能的多標準信號發生器
- 支持有線、衛星和地面數字電視和模擬電視標準
- 地面：DVB-T2、DVB-T、DVB-H、DTMB、CMMB、T-DMB、ISDB-T、ISDB-TB、ATSC/8VSB、ATSC-M/H、MediaFLO™
- 有線：DVB-C2、DVB-C、J.83/B、ISDB-C
- 衛星：DVB-S2、DVB-S、DIRECTV
- 模擬電視：B/G、D/K、I、M/N、L
- 數字和模擬音頻廣播標準
- DAB、DAB+、ISDB-TSB、FM/RDS
- 實時信號生成和編碼
- 可通過軟件選件升級的方式支持其它標準
- 支持有線、衛星和地面數字電視和模擬電視標準
- 集成基帶信號源
- 碼流播放器
- 模擬音視頻信號發生器
- 數字電視和音頻廣播標準的碼流庫
- 模擬電視測試圖卡
- 適用于專業應用領域的其它功能
- 集成 AWGN 發生器
- ASI 碼流輸入
- 數字 I/Q 輸入
- 1 pps 同步
- 10 MHz 參考信號輸入
規格
| 射頻特性 | ||
| 頻率范圍 | 基本單元 | 30 MHz 至 900 MHz |
| 帶 R&S®SFC-U-K83 選件 | 30 MHz 至 3000 MHz | |
| 頻率設置分辨率 | 1 Hz | |
| 電平設置范圍 | 基本單元 | –31.5 dBm 至 0 dBm RMS（DVB-T 標準） |
| 帶 R&S®SFC-U-K84 選件 | –110 dBm 至 0 dBm RMS（DVB-T 標準） | |
| 電平設置分辨率 | 0.1 dB | |
| 調制誤差率 (MER) | OFDM 調制 | >40 dB |
| 調制系統 | ||
| 地面電視和移動電視 | DVB-T2 | |
| DVB-T、DVB-H | ||
| DTMB | ||
| CMMB | ||
| T-DMB | ||
| ISDB-T、ISDB-TB、ISDB-T 1seg | ||
| ASTC/8VSB、ATSC-M/H | ||
| MedioFLO™ | ||
| 有線電視 | DVB-C2 | |
| DVB-C、ISDB-C | ||
| J.83/B | ||
| 衛星電視 | DVB-S2 | |
| DVB-S | ||
| DIRECTV | ||
| 模擬電視 | B/G、D/K、I、M/N、L | |
| 數字音頻廣播 | DAB、DAB+ | |
| ISDB-TSB | ||
| 模擬音頻廣播 | FM 單聲道、FM 立體聲（帶 RDS） | |
| 其它功能 | ||
| 碼流播放器 | 文件格式 | TRP、T10、ETI、FLO、MFS、PMS、BIN |
| 音視頻信號發生器 | 文件格式 | 羅德與施瓦茨 專有格式 |
| AWGN | 信噪比 (SNR) | –30 dB 至 +60 dB |
| 通用數據 | ||
| 工作溫度范圍 | +5°C 至 +45°C | |
| 尺寸 | W × H × D（無把手） | 177 mm × 40 mm × 241 mm (6.97 in × 1.57 in × 9.49 in) |
| 重量 | 1.5 kg (3.3 lb) （不含電源部件） | |
| 需要 PC 操作系統 | Windows XP Service Pack 3，32 位 Windows 7 | |
