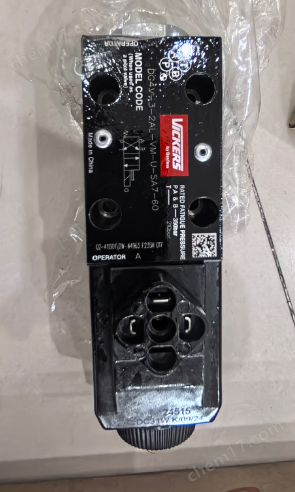

美國VICKERS威格士壓力控制閥到貨圖片 返回列表頁

美國VICKERS威格士壓力控制閥到貨圖片

DG4V-3-2AL-VM-U-SA7-60

DG4V-5-2A-M-U-H-20 24V

DG4S4-012C-U H 60 S326

DG4S4-013C-U-H-60-S326

DGMFN-5-Y-A2W-B2W-30

DG4S4LW-012C-B-60

DG4S4-010C-100AC60

威格士EATON電磁方向控制閥

電磁方向控制閥

DG4V-3S, EN490用于工程機械用途

流量達40 l/min(10.5 US gpm), 6*設計

P,A和B口壓力達350 bar (5000 psi), T口壓力達210 bar (3000 psi)

, 不同的手動控制選項有貨:普通防水

和鎖銷。

●高性能的特性包括壓降小、防劃傷手

動控制密封件、高可靠性、多種電氣

連接和便于維修。

特征

最高工作壓力

"A",“B"和"P"油口: 350 Bar

(5000 psi)

最高油箱管路壓力

210 bar (3000 psi)

安裝接口

IS0 4401-AB-03-4-A

CETOP 3或NFPA D03 (以前D01)

ANSI B93.7

質量(近似)

概述

特征和優點

單電磁鐵型: 1,6 kg (3.5 Ib)

雙電磁鐵型: 2,2 kg (4.8 Ib)

這種電磁方向控制閥用來引導和停止液

●專門設計用于高壓力的油箱管路，油箱

壓系統中任何部位的流動。它的最初功

管路可以承受壓力達210 bar (3000psi.

參考

能是確定工作液壓缸中液流的方向或者

全取代DG4V-3用于高壓力油箱管路GB-C-2015 電磁方向控制閥

控制液壓馬達的旋轉方向。

的應用場合。

油口連接是在安裝閥的底板或集成塊上

.滿足關鍵OEM的技術規格，涉及溫度、

進行的。閥上裝有動鐵式濕式電磁鐵，

振動、熱量升/降、碰撞試驗、浸水(高

是從標準型DG4V-3S -60系列派生的。

溫沖擊和密封)、鹽霧和絕緣強度試驗。

該閥的特點是有EN490標識。到閥的電

●由于新型線圈設計耐高溫沖擊和碰撞，

氣連接通常采用不同的插接器通到電磁

包線圈的框架保證高強度并且允許框架

鐵。電磁鐵只有直流電流品種有貨。

無附加應力膨脹/收縮。

●帶有的內置脈沖抑制器/二極管，保護

PLC或電路板避免電磁力返回。

特征.

壓力限制:

P, A和B口

350 bar (5000 psi)

T口

210 bar (3000 psi)

流量額定值

見性能數據

暫載率

連續; ED= 100%

保持類型:

ISO 4400線圈帶配好的插頭

IEC 144等級IP67 (取決于插頭)

SP1-單6,3mm扁插頭

IEC 760

SP2-雙6,3mm扁插頭

IEC 760

線圈繞組

等級H

導線(線圈類型KU)

等級H

線圈封裝

等級F

允許電壓波動:

最大

參考溫度限制。

最小

90%額定值

100%額定電壓時，在以下條件從施加/去除電壓到“2C"型閥芯

全位移測得的典型響應時間:

流量P-A, B-T

20 l/min (5.3 US gpm)

壓力.

175 bar (2537 psi)

直流(=)通電

60 ms

直流(=)斷電

40 ms
