3/6/7.5GHz經濟型矢量信號發生器

一.3/6/7.5GHz經濟型矢量信號發生器產品簡介

   經濟型矢量信號發生器，頻率范圍覆蓋 9kHz～3GHz/6GHz/7.5GHz， 至大調制帶寬 240MHz。內置基帶信號發生器，支持 PSK、QAM、FSK、MSK 等超過 30 種格式的通用數字調制信號的實時發生。具備任意波播放功能，搭配信號模擬軟件，可產生 5GNR、 LTE、WCDMA、GSM、WLAN、藍牙等多種通信協議信號。2U窄機箱結構，重量低至 4kg， 便攜性好，集成緊湊性高，可滿足通信、工業電子、高校等多領域多場景高性價比測試需求。

二.3/6/7.5GHz經濟型矢量信號發生器產品特點

• 頻率覆蓋 9kHz～3GHz/6GHz/7.5GHz?

• 大動態范圍功率輸出?

• 至大調制帶寬 240MHz?

• 標配 30 多種標準數字調制樣式實時產生?

• 支持用戶自定義仿真數據下載播放，可產生 5GNR、LTE、WCDMA、GSM、WLAN、藍牙等多種通信協議信號?

• 優異的矢量調制性能，EVM 為 0.5%（5G NR，3.5GHz，測量值）?

• 標配調頻、調相、調幅、脈沖調制等多種調制功能?

• 具備反向大功率燒毀保護功能，DC-50V，AC -50W(1GHz)?

• 支持跨平臺客戶端及瀏覽器訪問控制?

• 支持 USB 功率計進行測試顯示及功率平坦度校準補償?

• 支持 SCPI 指令錄制，可生成 Qt、C#、C++等程控示例工程?

• 支持 USB、LAN 接口程控?

• 2U 窄機箱設計，19 寸標準機柜可并排部署 2 臺，重量低至 4kg，便于搬移

    至大 240MHz 調制帶寬：矢量信號發生器能夠提供至大 240MHz 調制帶寬，頻響優于 1dB。根據不同 應用場景，支持 120MHz、240MHz 帶寬靈活選配，可滿足 4G、5G 等多種通信測試需求。

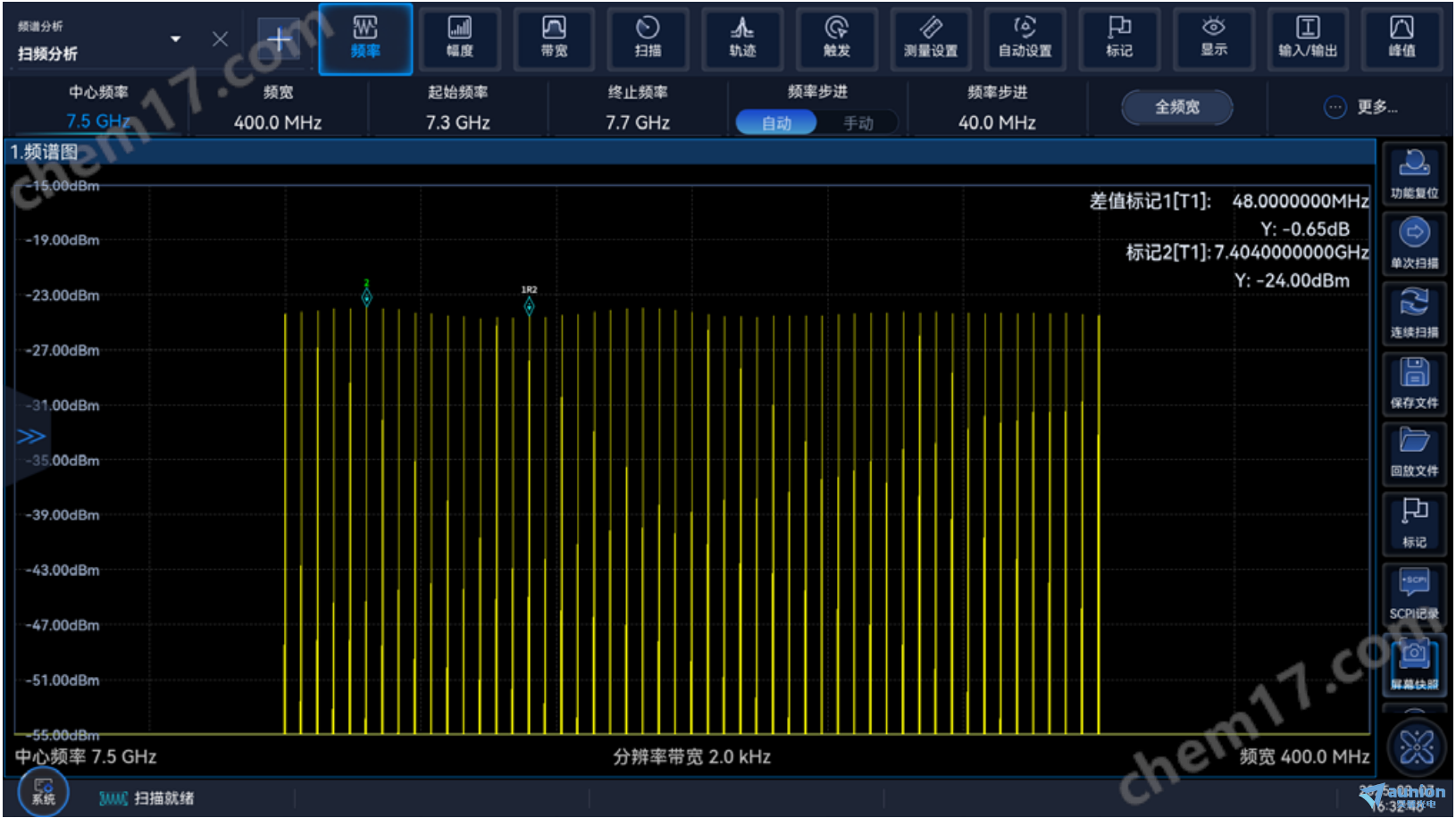

240MHz 調制帶寬多音信號頻譜（7.5GHz）

    高可靠大動態功率輸出：標配高可靠大動態電子衰減器，至大輸出功率達+25dbm（測量值），至小輸出功率達 -120dBm，功率準確度<0.5dB（測量值）。

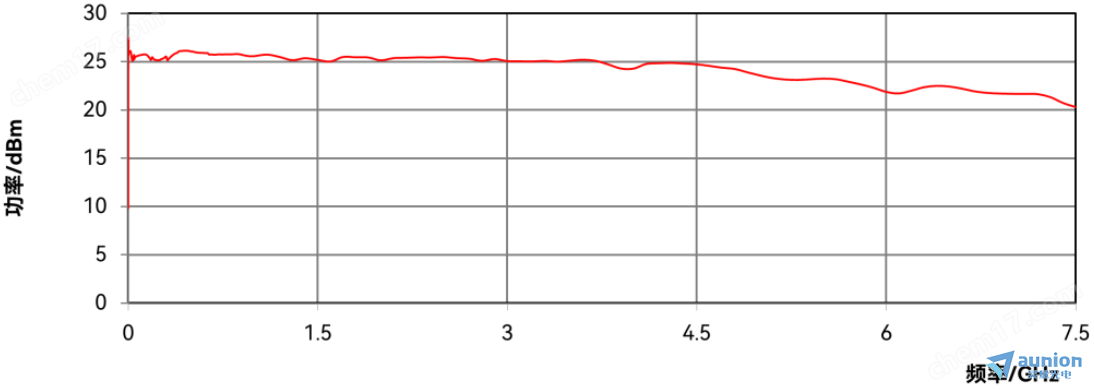

7.5GHz至大輸出功率測試值

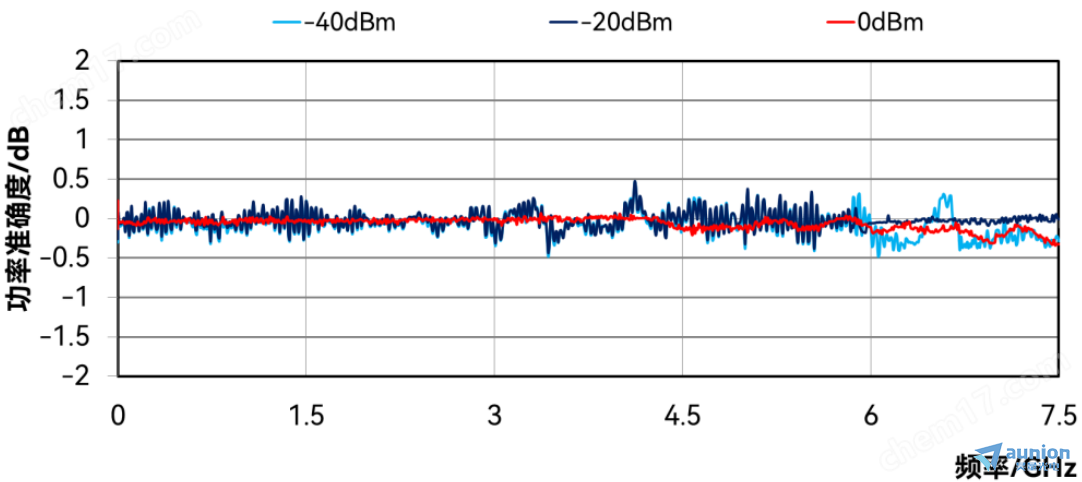

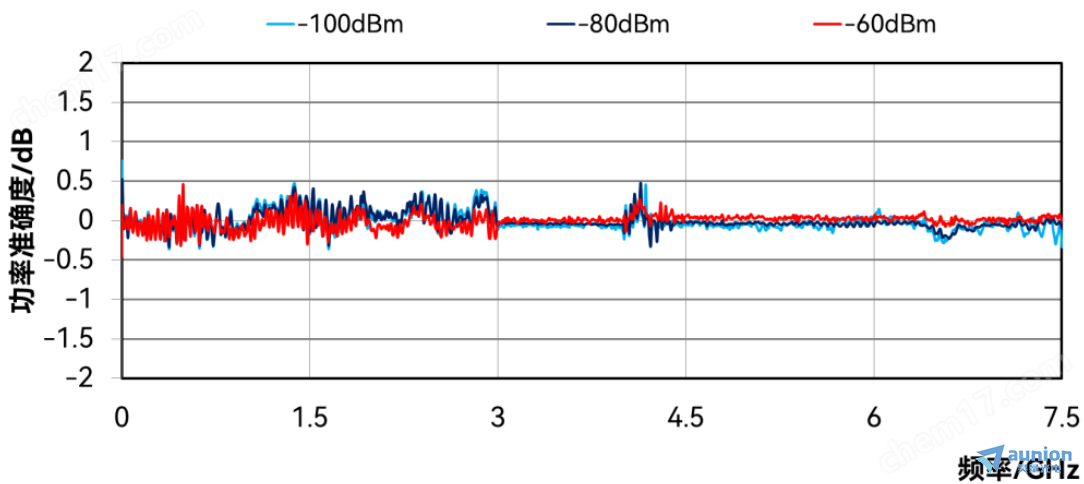

功率準確度測試值

    支持標準數字調制樣式實時產生：標配 30 多種標準數字調制樣式實時產生功能，相比任意波方式，大大減少生成時間，在 高速測試場景中具備明顯的速度優勢。 ?

• PSK：BPSK、QPSK、QPSK 45° offset、QPSK EDGE、AQPSK、OQPSK、π/4-QPSK、π/2-DBPSK、 π/4-DQPSK、π/8-D8PSK、8PSK、8PSK EDGE?

• QAM：16、32、64、128、256、512、1024、2048、4096?

• FSK：2、4、8、16、32、64、自定義 FSK?

• APSK：16APSK、32APSK?

• ASK、MSK、自定義 IQ 文件

    優異的矢量調制精度：矢量信號發生器具備優異的矢量調制精度，EVM 為 0.5%（5G NR，3.5GHz 載波，測量值），ACLR 為-55dBc（5G NR，3.5GHz 載波，測量值）。勝任通信設備研發中 的性能評估及產線中的通信設備性能檢測。

EVM 測試結果（2.2GHz，QPSK，4Msps）

 EVM 測試結果（3.5GHz，4096QAM，4Msps）

EVM 測試結果（5GNR FR1,100MHz,256QAM,30kHz SCS，3.5GHz）

ACLR 測試結果（5GNR FR1,100MHz,256QAM,30kHz SCS，3.5GHz）

EVM 測試結果（LTE, 10MHz LTE E-TM3.1,2.1GHz）

ACLR 測試結果（LTE, 10MHz LTE E-TM3.1,2.1GHz）

    支持用戶自定義仿真數據下載播放，可進行多種通信協議信號模擬：矢量信號發生器搭配信號模擬軟件，可產生 5GNR、LTE、WCDMA、GSM、 WLAN、LoRa、藍牙等多種通信協議信號，并自動下載播放。

    支持 USB 功率計進行測試顯示及功率平坦度校準補償：矢量信號發生器支持多家廠商的功率探頭進行測試顯示，并能使 用功率探頭進行自身的功率平坦度校準補償。

    支持 SCPI 指令錄制：矢量信號發生器支持 SCPI 指令錄制，該功能可自動生成 Qt、C#、C++等程 控示例工程，讓程控更簡單。
