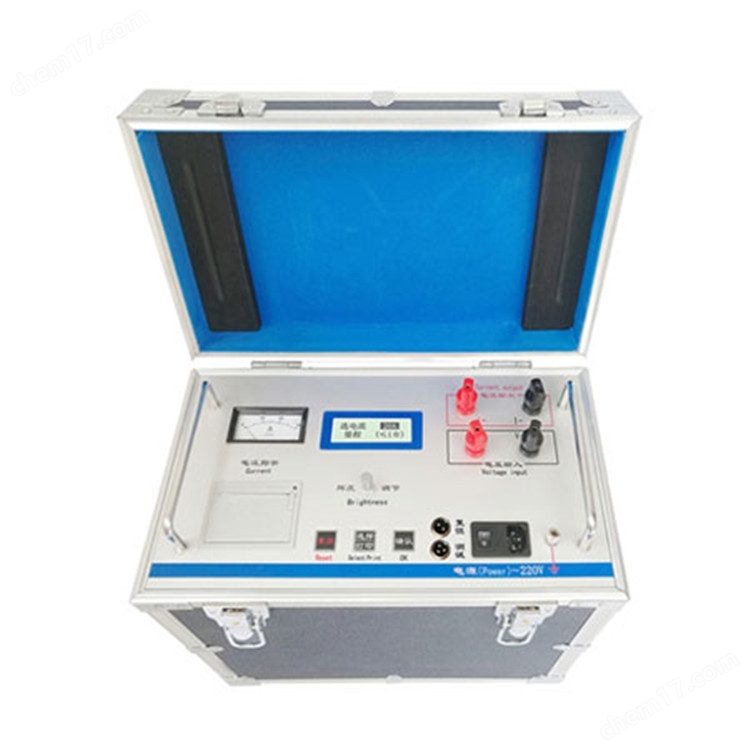

HTZZ-40A變壓器直流電阻測試儀

HTZZ-40A變壓器直流電阻測試儀

一、概述

變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，公司利用自身技術優勢研制了變壓器直流電阻測試儀。HTZZ-40A變壓器直流電阻測試儀采用全新電源技術，具有體積小、重量輕、輸出電流大并且可根據負載大小自動調整等特點。整機由單片機控制，自動完成自檢、數據處理、顯示、打印等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

二、安全措施

1、使用本儀器前一定要認真閱讀本手冊。

2、儀器的操作者應具備一般電氣設備或儀器的使用常識。

3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。

4、儀表應避免劇烈振動。

5、對儀器的維修、護理和調整應由專業人員進行。

6、測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。

7、測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。

8、在測試過程中，禁止移動測試夾和供電線路。

三、性能特點

1、儀器輸出電流大，測量范圍寬，體積小，重量輕。

2、電流輸出根據所測阻值的大小自動調整電流，使之跳到合適的量程內，避免了電流選擇不當引起的錯誤。

3、具有完善的保護電路，可靠性強。

4、立式機箱結構，便于現場操作。

5、放電指示清晰，減少誤操作。

四、技術指標

1、1.輸出電流：40A采用恒流源輸出

2、性能特點及技術指標

1.     輸出電流及量程：最大輸出電流： 40A,

2、分辨率：0.1μΩ(0.0001Ω)

3、工作溫度：0～40℃

4、環境濕度：≤90%RH，無結露

5、工作電源：AC220V±10%，50HZ±1HZ

6、體積：460×235×405mm

7、重量：9 Kg（不包括測試線）
