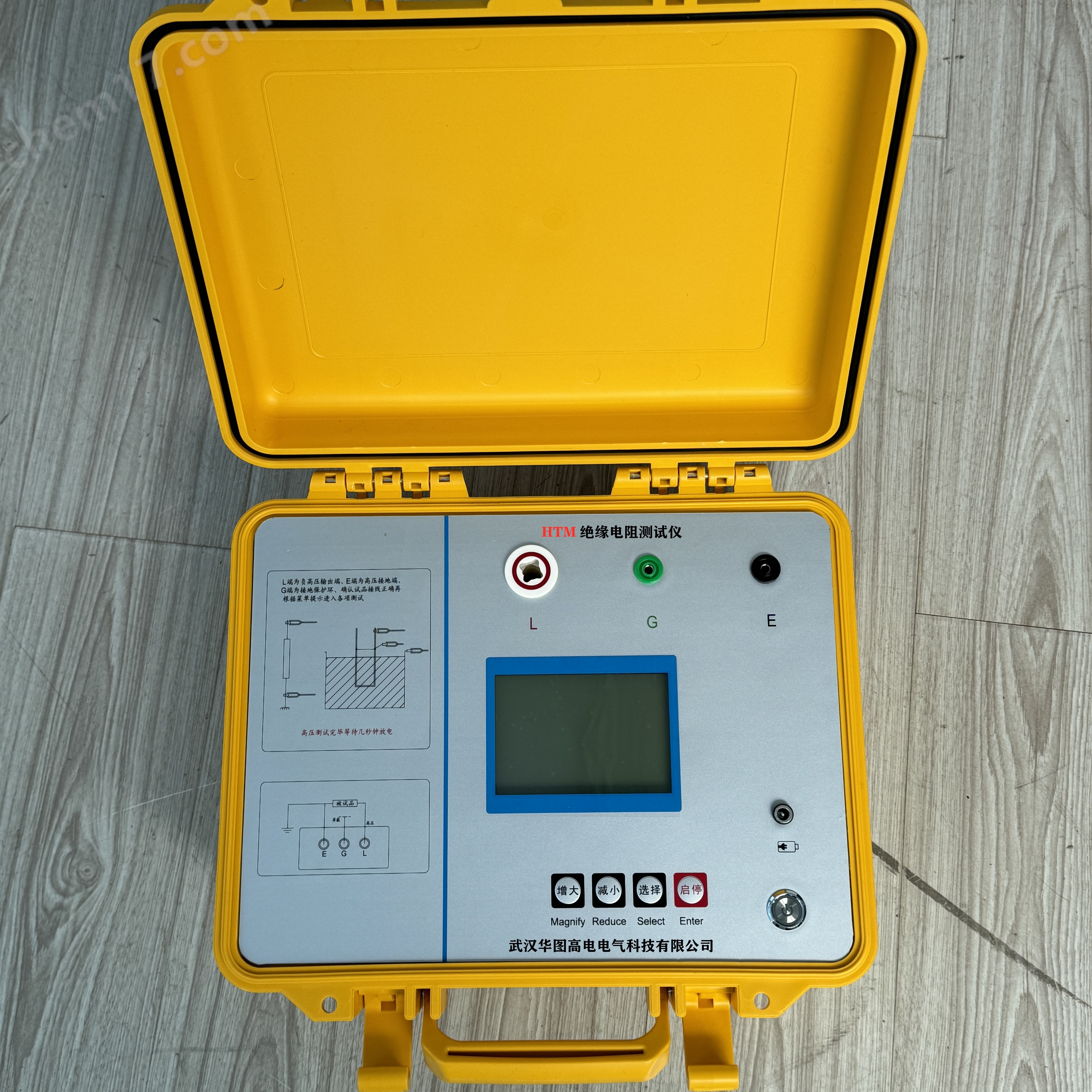

HTM智能絕緣電阻測試儀

HTM智能絕緣電阻測試儀

HTM智能絕緣電阻測試儀用于試驗室或現場做絕緣測試試驗。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。

一、主要特點

1．采用32位微控制器控制，全中文操作界面，操作方便。

2．自動計算吸收比和極化指數，自動儲存15秒、1分鐘、10分鐘的數據便于分析。

3．輸出電流大，短路電流≧10mA。抗干擾能力強，能滿足超高壓變電站現場操作。

4．測試完畢自動放電，并實時監控放電過程。

5．內附可充電電池和充電器，充滿電可連續使用6～12小時。

二、主要技術性能

    本說明書適用5KV

 顯示方式：數字和模擬指針雙顯。 溫度測量：-45℃～125℃

     試驗電壓范圍：250v,0.5Kv ，1KV，2.5KV，5KV /10KV精度10%±100V

     短路電流：≧10mA   測量時間：1分鐘～10分鐘（與測量方式有關）

     充電電源：16.8v  ,

 工作環境：溫度-10～40℃，相對濕度20～80％。

三、操作部件功能

1.L接線端 :“L"為高壓輸出端，稱為線路端，由高壓電纜引至被測線端，例如接至電機繞組、電纜線芯。

2.G接線端 :“G"稱為屏蔽端，用于三電極法測量絕緣材料或電纜的體積電阻，它接至三電極的保護環端。

3.E接線端 :“E"稱為地端，接至被測物的地、零端。例如電機外殼金屬、變壓器鐵芯、電纜屏蔽層。
