一、產品介紹

注意：必須斷電后 再去拆高壓線

YDJ-5KVA/50KV超輕型工頻耐壓試驗裝置該電源控制箱是試驗變壓器專用配套設備，具有過電壓保護、過電流保護、零位保護、計時設置、報警等功能。

該電源控制箱采用了接觸調壓器，輸出電壓平穩，電壓失真度小，升壓噪音低。本設備采用彩色觸摸屏操作，體積減小、重量輕、外型美觀，接線簡單、操作方便，可以打印結果。

二、使用環境：

1、工作電源：AC220V±10%、50Hz

2、環境溫度：-20℃～40℃

3、空氣濕度：≤90%

4、海拔高度：≤2000m

5：本儀器配套5KVA/50KV試驗變壓器  輸出電壓50KV

輸入電流：25A 輸出高壓電流：100mA     輸入電壓：220V

三、產品外觀

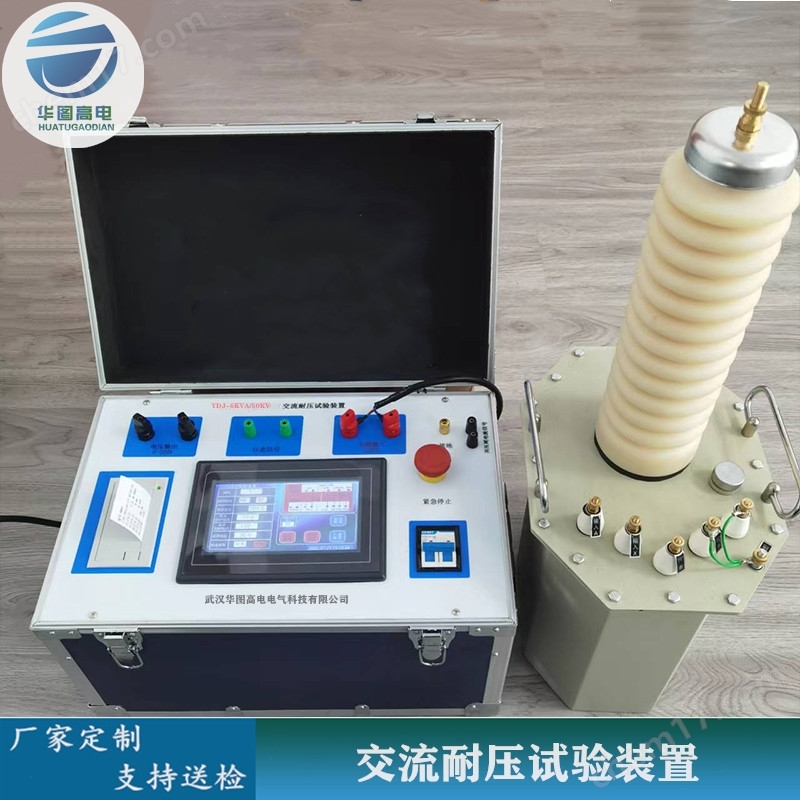

電源控制箱外觀圖如下：(如果有改動不通知)

電源控制箱外觀以實物為準

四、操作方法

1、將電源控制箱輸出線、儀表線分別與試驗變壓器連接好，再將工作電源輸入線、接地線分別對應連接好。打開電源開關，設備開機顯示主界面，如下圖所示：

開機主界面

2、點擊“手動模式"，進入測試界面，如下圖所示：

手動模式界面

手動模式界面顯示：返回、溫度；零位、運行、過壓、過流、計時、完成；高壓交流、高壓直流；計時設置、保護電流、保護電壓；啟動、計時、停止、復位等功能參數。

將調壓器回到零位，綠燈亮，“計時設置"、“保護電流"、“保護電壓"分別按要求設置完成。點擊“啟動"， 順時針旋轉調壓器手柄，調壓器開始升壓，“高壓交流"實時顯示輸出電壓。點擊“計時"，設備即開始倒計時，試驗完成后點擊“停止"，逆時針旋轉調壓器手柄，調壓器回到零位，關閉電源開關，拔掉電源輸入線、接地線、輸出線、儀表線，試驗結束。
