美國GE德國KK貝克休斯DM5E超聲波測厚儀是推出的新一代便攜式腐蝕監測測厚儀。它改進了先前腐蝕測厚儀（DM4E）的性能，在正常溫度以及高溫時擁有更好的厚度測量穩定性和可重復性。它可在惡劣的工作環境下運行，進行油氣以及石化和發電行業的管道、壓力容器及儲罐的壁厚測量。

DM5E 系列有三種型號，提供三個級別的功能：
• DM5E Basic超聲波測厚儀
• DM5E超聲波測厚儀
• DM5E DL超聲波測厚儀

DM5E Basic基本型
DM5E Basic 的堅固外殼是所有型號的通用外殼。它采用人機工程學設計，包括連續工作 60 小時的AA蓄電池在內，重量僅為223g。這種基本型號符合 EN 15317 的規范，具有 LCD數據顯示功能，該顯示在一切照明條件下均背光可見。儀器操作由一只手通過用戶友好型界面完成。該設備是一種密封、防塵防水的薄膜式鍵盤，配有少量的功能鍵和方向鍵。通過菜單導航讓操作簡單而直觀。這種基本機型融合了包括大小值捕獲、B-Scan（B 掃描）生成、報警以及差分厚度測量等多種功能，實現了測量厚度與標稱厚度的快速比較。

DM5E標準型
DM5E 融入了 DM5E Basic 的所有功能，同時提供 DUAL MULTI 操作模式。該工作模式已運用于GE先前的腐蝕測厚儀，在通過涂層測量金屬厚度方面作用突出。無需去除測量點處的涂層，節省了時間和成本。用戶可以在現場將 DM5E Basic升級到 DM5E。

DM5E DL存儲型
DM5E DL 與 DM5E 相似，只是增加了支持網格數據文件格式的內置數據記錄儀。數據記錄儀可容納多達 50,000 個記錄。文件可以通過 Mini USB 通信端口傳輸?shù)絺€人計算機上。也可以通過宏指令將文件直接導成 Microsoft Excel 格式。文件名和注釋的所有字母數字?jǐn)?shù)據直接通過鍵盤輸入?；竞蜆?biāo)準型都可在現場升級為 DL 型。

用戶友好操作界面
所有型號的 DM5E 均具有相同的操作鍵盤界面。該界面具有一個中央模式鍵、一個校準/開關鍵、兩個用于激活和設置功能控制的功能方向鍵，以及四個用于調整參數值和瀏覽直觀單級菜單的方向鍵。通過鍵盤可以訪問儀器的所有校準、設置以及測量顯示模式。使用 DL 型時，用戶可以通過文件顯示模式在文件中創建和存儲厚度讀數。所有校準均通過菜單完成，操作員通過向?qū)нM行各步操作。配有一個內置校準提示儀，可以將其設置為在規定的測量次數或給定的時間段后提示用戶進行校準。

探頭
現已針對 DM5E 系列開發出一套新型的超聲波探頭，使儀器即使在很高的溫度下工作也具有較佳的性能。DA5xx系列符合歐標EN15317，其包括一個通用的 5 MHz 標準探頭、一個高穿透性的 2MHz 探頭，以及一個 7.5MHz Fingertip（指尖）探頭。 5MHz 高溫探頭的工作溫度范圍為 -10°C 到 +204°C（探頭標準工作溫度為 70°C ）。

透過涂層測量厚度
DM5E 和 DM5E DL 都能進行 Dual Multi 測量（穿過涂層測量）。實際上，要進行厚度測量的所有工件和結構件都將帶有某種保護涂層。使用傳統方法進行測量時，這些涂層（包括油漆）增加了底層金屬壁厚測量的誤差。此外，去除涂層以及以后再加上涂層也會花費相當多的成本和時間。使用經過現場驗證的 Dual Multi功能就無需去除任何保護涂層。它只需要選擇 Dual Multi 模式，將探頭放在相應位置進行測量。

靈活的數據處理
DM5E DL 配有內置數據記錄儀，它能夠?qū)⒍噙_ 50,000 條記錄存儲在網格文件和線性文件中。這使得測量數據可以進一步處理。使用我們提供的 UltraMATE 軟件可以將測量數據文件從儀器傳輸?shù)絺€人計算機中，在個人計算機中存儲，需要時打印成不同的固定格式報告。通常情況下，這些報告可能為彩色直方圖，其中測量值的范圍采用彩色編碼，或者用彩色高亮顯示已超過大小限值分布。數據也可以粘貼到 Windows 剪切板中以便傳輸?shù)綌?shù)據表和文字處理應用程序中。

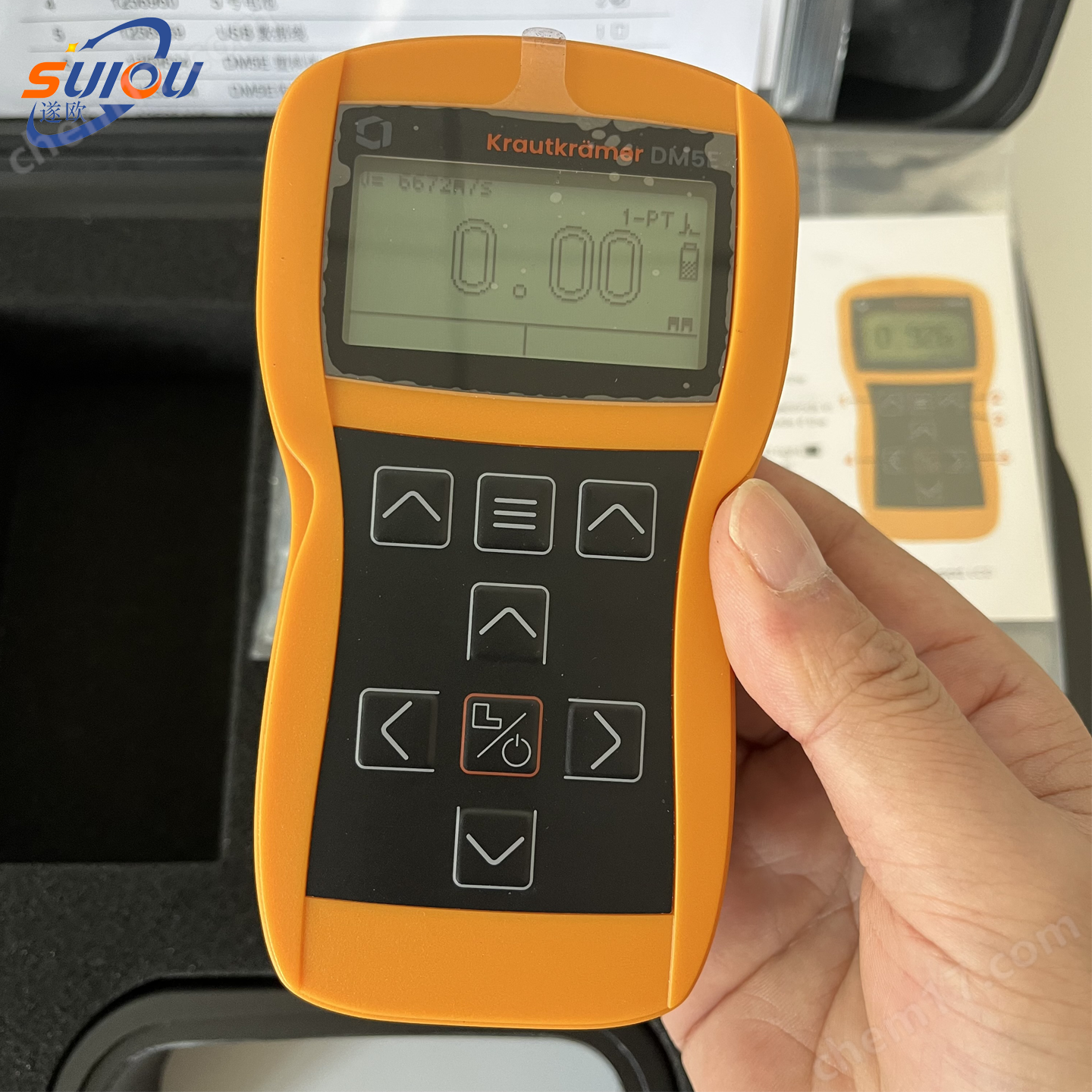

DM5E便攜式超聲波測厚儀

多種測量顯示
所有類型的 DM5E 均提供多種測量顯示，
其中包括：正常：用大字體數字將厚度值顯示在顯示屏的中央。
MIN Scan（較小值掃描顯示）：允許用戶在壁表面使用探頭測量的較小值厚度掃描顯示。在評估后，顯示測量的較小材料厚度。
MAX Scan（較大值掃描顯示）：較大厚度值掃描顯示，除了顯示測量的較大厚度值，與 MIN Scan相同。
DIFF/RR%：將測量厚度與用戶規定的標稱厚度進行比較。顯示這兩個值的尺寸之差，以百分比差異表示。
B-Scan（B 掃描）：顯示 B 掃描的圖示，圖示上提供較小厚度值。圖形通過每秒 1 點的測量和記錄結果繪制。

原美國GE德國KK貝克休斯DM5E超聲波測厚儀技術參數：

常用探頭技術數據
