德圖testo數字萬用表儀主要特點

真有效值測量 – 支持電壓和電流的 TRMS 測量，保證對非正弦波形的交流信號取得準確讀數 。

微電流測量功能 – μA 級電流測量，電流最小量程可達 0.1?μA，可測量燃燒器火焰感應電流等極小電流 。

集成溫度測量 – 內置溫度接口，附帶Type K熱電偶適配器，可直接測量 -20~500?℃ 的溫度參數 。

低通濾波器 – 配備低通濾波功能，可準確測量變頻驅動設備的輸出，使針對變頻器控制電機的電壓/頻率測量結果更精確 。

自動參數識別 – 采用按鍵替代傳統旋鈕，自動檢測所接輸入端口和被測參數，自動切換測量模式和量程，避免誤操作，提高測量安全性 。

工作原理

真有效值測量原理： testo 760-2 內部采用數字采樣和計算芯片來實現真有效值計算，可根據交流信號完整波形計算出真實有效值，因而即使面對非正弦波形或含諧波的信號也能保證測量準確。與平均值響應式萬用表不同，真有效值技術避免了波形失真帶來的測量誤差 。

自動功能切換原理： 該萬用表摒棄了傳統旋轉開關，轉而通過插孔電路檢測自動識別測量功能。當插入表筆并連接待測電路時，儀表會根據所接端口和電路狀態自動判斷測量類型（如電壓、電阻或電流等）并選擇正確的量程 。這種 Auto-Test 技術確保用戶無法選擇錯誤的測量模式。例如，如果表筆未插入電流端口，儀表將阻止從電壓檔誤切換到電流檔，避免因接線錯誤導致儀表保險絲燒毀或其他事故 。總之760-2憑借內部智能識別電路，實現了一鍵式自動測量，既簡化了操作又提升了安全性。

技術參數

直流電壓（DCV）: 量程 0.1?mV ～ 600?V；基本精度 ±(0.8%讀數 + 3 digit)。

交流電壓（ACV）: 量程 0.1?mV ～ 600?V；基本精度 ±(1.0%讀數 + 3 digit) 。

直流電流（DCA）: 量程 0.1?μA ～ 10?A；基本精度 ±(1.5%讀數 + 5 digit) 。

交流電流（ACA）: 量程 0.1?μA ～ 10?A；基本精度 ±(1.5%讀數 + 5 digit) 。

電阻: 量程 0.01?Ω ～ 60.00?MΩ；基本精度 ±(1.5%讀數 + 3 digit) 。

電容: 量程 0.001?nF ～ 30.00?mF；基本精度 ±(1.5%讀數 + 5 digit) 。

頻率: 量程 0.1?Hz ～ 30.00?MHz；基本精度 ±(0.1%讀數 + 1 digit) 。

溫度: 量程 -20 ～ +500?℃；精度 ±1?℃ （0 ～ 100?℃范圍內） 。

顯示及其他: 6000 位數字顯示，雙行大屏幕帶背光；二極管測試閾值約2.5?V，通斷蜂鳴器閾值約30?Ω；支持數據保持（HOLD）及最大/最小值記錄功能；安全等級滿足 CAT IV 600?V/CAT III 1000?V，防護等級 IP64；使用 3×AAA 電池供電  ；尺寸 167 × 85 × 45 mm，重量約 340 g 。

德圖testo數字萬用表儀應用領域

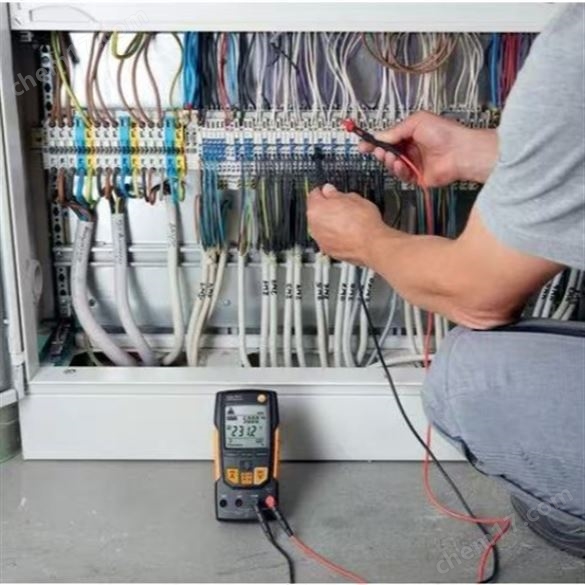

電氣維護： 適用于日常電力系統和電氣設備的維護檢修，如配電柜、電機、照明線路的電壓、電流檢測和故障排查等。儀表的 CAT IV 600 V 安全等級使其可用于低壓配電源頭的測量，保障高壓環境下的使用安全。

暖通空調 (HVAC)： 非常適合 HVAC 技術人員，用于空調制冷系統和供暖設備的電氣測量。可測量控制回路電壓、電流以及燃燒器火焰感應電流（μA 級）等，并利用熱電偶探頭直接測量管道或出風口溫度，評估暖通系統性能。

工廠設備測試： 在工業制造領域，用于變頻器驅動的電機設備和工業控制柜的調試與維護。低通濾波功能確保對變頻電機輸出參數的準確測量，助力工程師診斷變頻器控制系統的運行狀態 。同時，可測量高達30 MHz的頻率信號，適用于工業自動化系統的頻率/脈沖測量。

科研及教學： 適用于高校實驗室和職業院校的電工電子教學實驗，以及科研單位的電氣測量需求。其自動功能識別和多功能集成簡化了實驗操作，提高測量安全性，非常適合作為教學儀器使用。

選型建議

testo 760 系列包括 760-1、760-2、760-3 三種型號，可滿足不同需求 。選型時，可考慮以下建議：

testo 760-1： 標準型基礎款，適用于日常大部分基本電氣測量任務 。若僅需要測量常規電壓、電阻等參數，且不涉及復雜波形或微小電流，760-1已能勝任。相比高型號，它沒有真有效值和微安測量功能，電流量程起始為1 mA，電阻范圍最大40 MΩ左右  。價格相對實惠，適合預算有限又以常規測量為主的用戶。

testo 760-2： 增強型中階款，相較760-1增加了真有效值測量和 μA量程微電流測量功能。電阻測量上限提升至60 MΩ 。同時具備頻率/占空比測量和溫度測量功能，功能更全面 。最大測量電壓依然為600 V，符合一般電工和HVAC領域使用。如果需要更高測量精度（TRMS）以及小電流測量能力，760-2是更優選擇。

testo 760-3： 高性能型高級款，在760-2基礎上進一步擴展了量程和規格 。其交流/直流電壓量程上限提高到1000 V，頻率量程拓展至60 MHz，電容可測至60 mF 。同樣具備TRMS、微安和溫度等功能，并擁有CAT IV 600 V/CAT III 1000 V的安全等級。適合從事工業電氣、高壓電力系統的專業人士或需要更高量程的應用場合 。若工作中經常需要測量高壓、大電容或高頻信號，建議選擇760-3型號。

安裝及注意事項

使用前校驗： 每次使用萬用表前，建議先在已知電壓源上測試儀表，以確認其讀數正常，從而確保儀表處于良好工作狀態 。測量完成后也可再次核對，驗證儀表性能沒有異常。

正確連接表筆： 測量時務必將測試表筆插入對應的輸入插孔。760-2能夠檢測引線插入狀態，若表筆未插入正確插孔，儀表將阻止從電壓檔切換到電流檔或反向切換，以防止因接線錯誤導致保險絲燒毀及其他危險 。因此應根據測量項目選擇正確端口（如測電流時紅表筆插入“I"插孔）。

遵守安全額定： 儀表僅可在其規定的測量類別和量程范圍內使用。760-2符合 CAT IV 600 V 和 CAT III 1000 V 安全等級 ，可用于建筑物配電入口處（主開關、電表等）的低壓測量。但切勿測量超過600 V的電壓或10 A以上電流，禁止擅自將儀表用于規定之外的場合，以免引發安全事故或損壞設備。

環境條件限制： 請勿在易燃易爆的環境中使用本儀表，也避免在下雨等潮濕條件下操作 。760-2不具防爆能力，濕度過大會增加觸電風險。操作時周圍應保持干燥，并遠離可燃性氣體或粉塵環境。

更換部件安全： 若需更換電池或保險絲，必須先關閉儀表電源并斷開所有測試線連接。更換保險絲時，只能使用制造商指定的同規格保險絲（760-2內部配有600 V/10 A和600 V/630 mA的兩種保險絲） 。切勿用不符合要求的配件替代，否則可能破壞儀表的安全保護功能 。

相關產品

Testo 760-1 數字萬用表： 760系列入門型號，功能與760-2基本相同，但無真有效值和微安測量，量程相對有限（最高600 V，電阻40 MΩ） 。適用于簡單電氣測量任務。

Testo 760-3 數字萬用表： 760系列型號，相比760-2增加了1000 V高量程，頻率擴展至60 MHz，電容可測至60 mF，適合工業和高壓應用 。其余功能如TRMS、μA和溫度測量均與760-2一致。

Testo 770 系列鉗形表： 若需要非接觸電流測量或更高電流量程，德圖還提供770-1/770-2等鉗形萬用表系列 。770系列具有獨特鉗口設計，可測量更高達400 A的電流，作為760系列的有益補充或替代方案。
