PLC在火炬自動點火控制中的應用

可編程邏輯控制器（PLC）是自動控制、計算機和通信技術相結合的產物，具有可靠性高、適應性強、具有通信功能、編程方便、結構模塊化等特點，是一種專門用于工業生產過程控制的現場設備。在現代集散控制系統中，PLC已經成為一種重要的基本控制單元，在工業控制領域中應用前景極其廣泛。

二、系統概況

大慶石化公司化工一廠火炬系統是在生產裝置緊急停車的情況下，需要對緊急排放的氣體進行燃燒的安全保護性裝置，同時也用來燃燒生產過程中排放的有毒廢氣。

1、控制系統配置

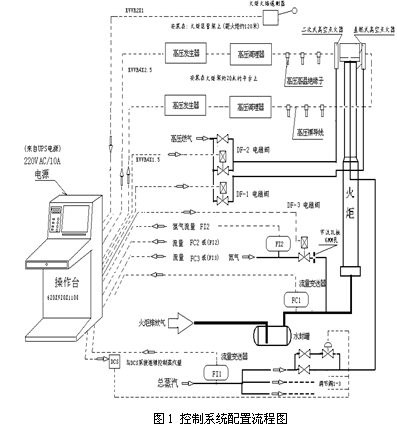

控制系統的邏輯程序是按照自動點火系統的工藝特征、電弧特性、燃氣特性、安全要求、輸入/輸出參數等綜合因素統籌考慮而設計的，系統配置方框圖如圖1所示。

2、工作過程

當燃氣排放時，火炬總管內的流量信號升高到給定值時，系統認為有燃氣向火炬排放，由PLC+PC等組成的控制系統，控制高壓發生器和調理器輸出高電壓，使高空點火器內的電弧發生裝置產生面狀電弧火源，并打開高壓燃氣電磁閥向高空點火器內噴入燃氣，同時與空氣混合被點燃，自高空點火器頂部噴出火焰，并引燃火炬頂部的排放燃氣。

火炬點燃后，由火炬火焰遙測器探得火焰信號，反饋給控制系統，停止向高空點火器供給高壓電和燃氣，點火過程完成，系統處于監控狀態。

當因某種原因，火炬自動熄滅，排放燃氣依然存在時，系統將自動重新點火，以保證火炬點燃。

當火炬點燃后，火炬頂部的消煙蒸汽也同時投用。系統將自動打開消煙蒸汽管道上的蒸汽控制閥，若火炬熄滅，系統會自動關閉蒸汽調節閥，接通氮氣?；鹁媾欧艢馊绻Ｖ古欧?，或排放很少，火炬可能熄滅，氮氣將自動引入火炬筒內，火炬點燃時自動切斷氮氣。

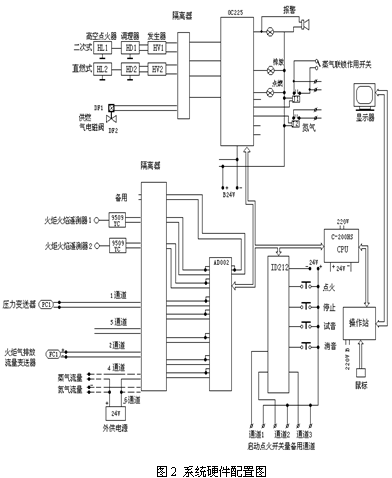

三、硬件組成

1、操作站硬件配置

CPU：1G；內存：256M；硬盤：40G

2、PLC硬件配置

CPU單元：C200HS -CPU21-E

CPU底板：C200H -BC101-V2

開關量輸入單元C200H -ID212

模擬輸入單元：C200H -AD002

繼電器輸出單元：C200H -OC225

通訊接口：RS232

3、I/O點分配

開關量輸入：16路

開關量輸出：16路

模擬量輸入：隔離輸入8路（可擴16路）

模擬量輸出：8路

四、系統軟件

1、軟件配置

操作系統：Windows NT4.0

系統軟件 TAL-401.PLC

應用軟件 WINMAKER V4.01

2、系統軟件功能特點

TAL-401.PLC 支持軟件是基于Windows3.1/95,支持梯形圖和助記符的編程工具，它充分利用Windows GUI 功能，大量使用通俗易懂的顯示，更有效的剪貼操作和鼠標操作。

PLC面向現場的模擬量輸入輸出設備和各種開關量的輸入輸出設備，實現數據的采集、運算及各種邏輯動作的實時控制。

PLC在脫離PC機的情況下依然能夠正常運轉進行實時控制，一些運行結果、特征標記、采集的數據值和運算結果都存入PLC相應的存儲單元，等待PC機取出。

PLC接受PC機的命令，通過計算機實施點火操作。

軟件的主要特點為：

• 在線狀態中可以編寫程序。

• 對應于豐富的SYSMAC 機器：適用于SYSMAC C系列到CVM1/CV 系列的機器。

• 可以讀出并編寫用OMRON　DOS版支持軟件（CV支持軟件、SYSMAC 支持軟件等）編寫的程序。

• 在多重窗口下可同時編寫多個程序，實現高效地編寫程序。

• 可以進行指令、I/O名稱、I/O指令、行指令的部分查找，還可以查找、替換I/O編號、DM 等內容。

3、應用軟件WINMAKER V4.01的功能

• 可以在WIN95、98、2000、NT平臺上安裝。

• 面向PLC，具有很強的編輯功能。

• 可以采集PLC中的數據，也可修改PLC中的內容。

• 可以進行畫面、曲線、顯示點、報警、控制等功能的編輯。

• 可以對各種給定參數進行修改。

• 實現系統連接控制和程序控制之間的切換。

• 按國際標準顯示系統模擬流程畫面。

• 顯示系統操作畫面和參數調整畫面。

• 顯示報警畫面。

• 顯示數據報表畫面

• 打印顯示畫面、設置參數和報表等

五、系統實現的功能

1、操作功能

• 啟動點火：實現半自動、全自動、硬手動點火的控制與顯示。

• 停止點火：控制高壓電相關設備和某些工藝參數的接通與斷開。

• 試報警：實現點火失敗的報警系統。

• 消報警：確認報警。

• 打印畫面：打印各種即時報表，操作信息，歷史曲線。

2、顯示功能

• 顯示流程圖。

• 顯示當前參數曲線

• 顯示歷史趨勢。

• 顯示過程即時值。

• 顯示積算器記錄。

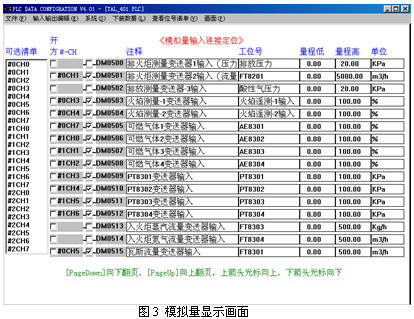

• 顯示記錄查詢（圖3）。

3、門檻設置

• 設定燃氣排放壓力啟動點火門檻。

• 設定火炬火焰，確定燃燒的門檻。

• 設定高空點火器門檻。

4、時間設定

• 設定點火持續時間。

• 設定送燃氣時間。

• 設定火焰確認時間。

• 設定點火次數。

• 設定超前送高壓時間。

• 設定再次點火間隔時間。

六、編程步驟

編制一個PC控制程序的基本步驟如下：

1、確定被控制系統必須做哪些事情及完成的順序；

2、分配輸入和輸出設備到PC的I/O位。也就是決定哪些外部設備將發送信號到PC和哪些設備從PC接收信號；

3、使用繼電器梯形符號，畫出梯形圖以描述所需操作規程的順序和他們之間的內部關系；

4、如果用編程器，應把梯形圖符號轉換為記憶符指令代碼，使程序邏輯能夠被輸入到CPU；

5、對程序的錯誤進行檢查；

6、調整程序以糾正錯誤；

7、運行程序并測試執行中的錯誤；

8、再次調整程序以糾正錯誤。

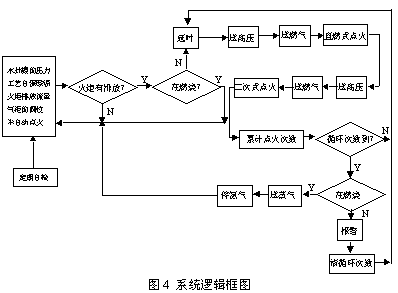

整個系統的邏輯框圖見圖4。

七、投用效果

該PLC火炬自動點火系統自2000年6月投用以來，目前使用狀況良好，運行穩定，可實現火炬在線自動點火，即在沒有廢氣排放時熄滅火炬長明燈。該系統克服了人工點火、長明燈點火和一般電打火的缺陷，采用*的電梯發弧方式和遠距離遙測火炬火焰，以PLC+PC組成主控器，實現了火炬點火的安全可靠，為我廠全面回收裝置廢氣，*消滅火炬長明燈提供了安全可靠的保證。
