手持式電纜故障測試儀 返回列表頁

　　手持式電纜故障測試儀是一種專為電力與通信系統設計的便攜式檢測設備，其核心功能是通過時域反射法(TDR)精準定位電纜故障。測試時，儀器向電纜注入低壓脈沖信號，該信號沿電纜傳播至阻抗不匹配點(如短路、斷路、接頭或故障點)時產生反射，反射信號被儀器捕獲并分析。通過計算脈沖發射與反射的時間差，結合已知的電波傳播速度，儀器可自動計算出故障點距離，精度達±0.1%量程，分辨率可達0.1米。

　　該儀器具備多項技術優勢：采用ARM CPU與FPGA技術實現復雜運算，確保故障波形快速準確判斷;DAGC數碼增益自動控制系統可數字調節增益，避免波形失真;數字波形自動識別技術能解析人工難以判斷的波形;波形比較功能支持故障線路與正常線路的對比分析，進一步定位故障點。此外，儀器配備大屏幕彩色液晶顯示與人性化菜單設計，操作便捷，內置高能量鋰電池可連續工作10-15小時，適應無交流電環境。

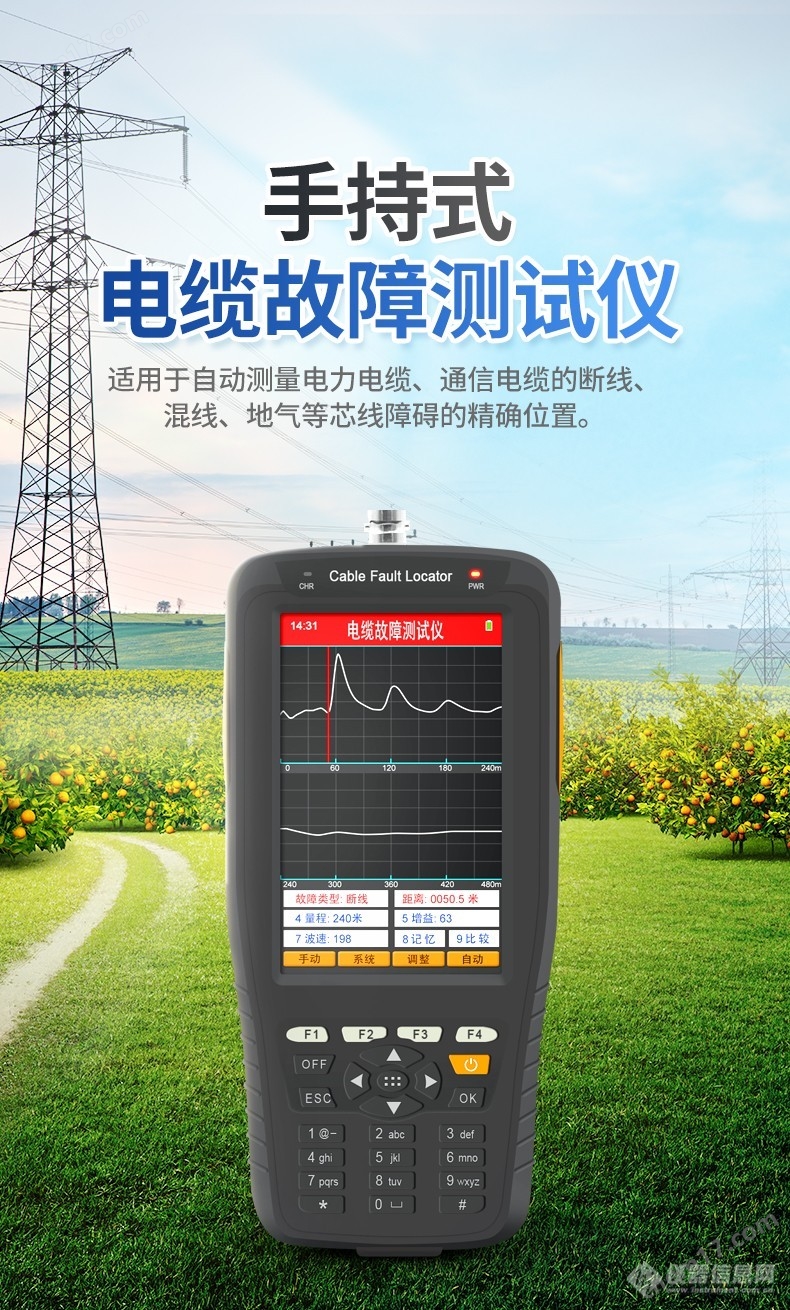

　   手持式電纜故障測試儀適用于自動測量電力電纜、通信電纜的斷線、混線、地氣等芯線障礙的精確位置。

　　電纜故障礙智能測距儀的最大特色在于可自動測試許多典型故障，具體特色如下：

　　1)DAGC(數碼增益自動控制)系統：可數字調節增益。杜絕原有同類型儀器因電位器旋鈕的原因造成波形的失真。也可做純線形調節，有利于人工測試。

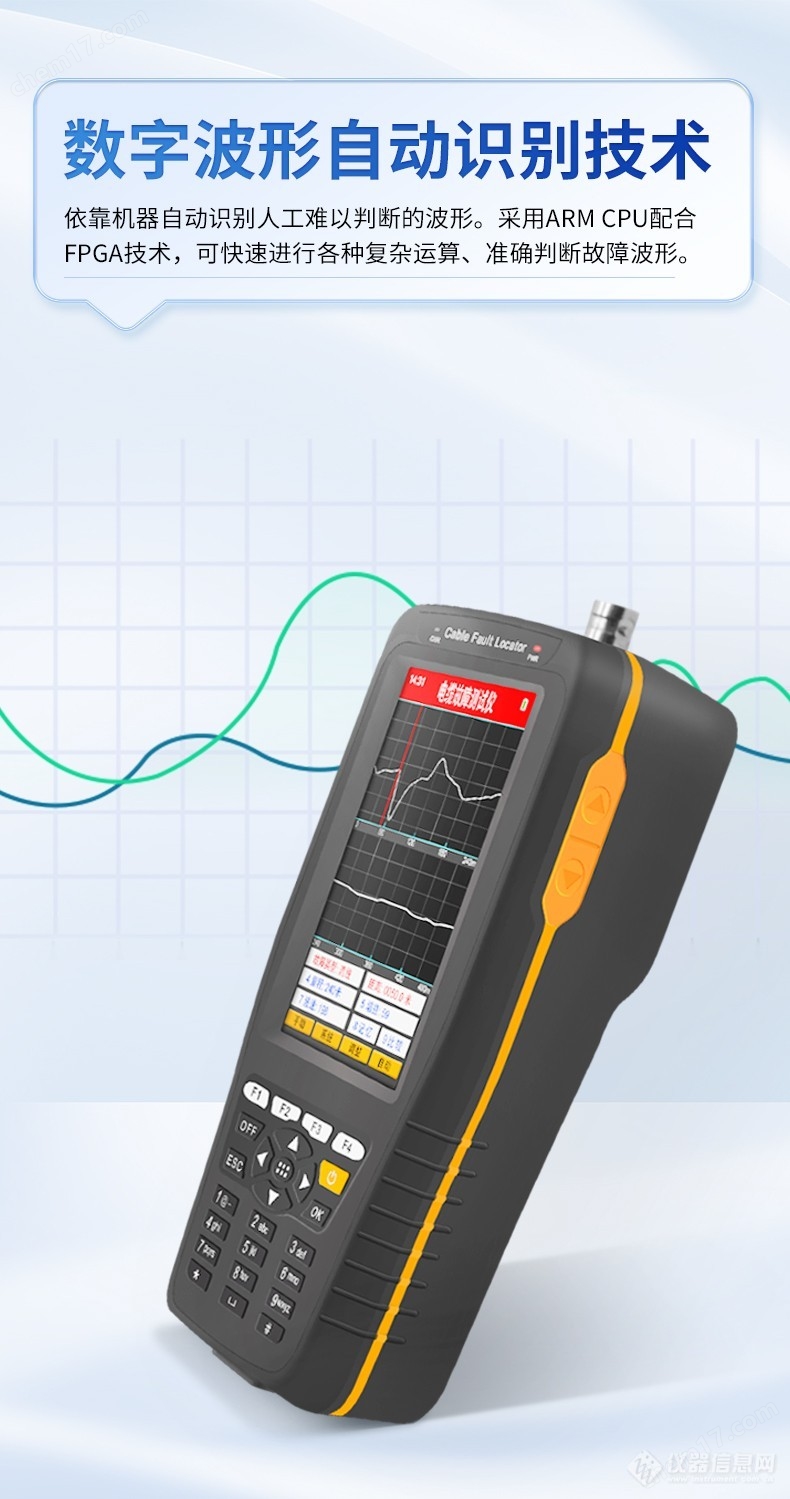

　　2)數字波形自動識別技術：依靠機器自動識別人工難以判斷的波形。

　　3)采用ARM CPU配合FPGA技術，可快速進行各種復雜運算、準確判斷故障波形。

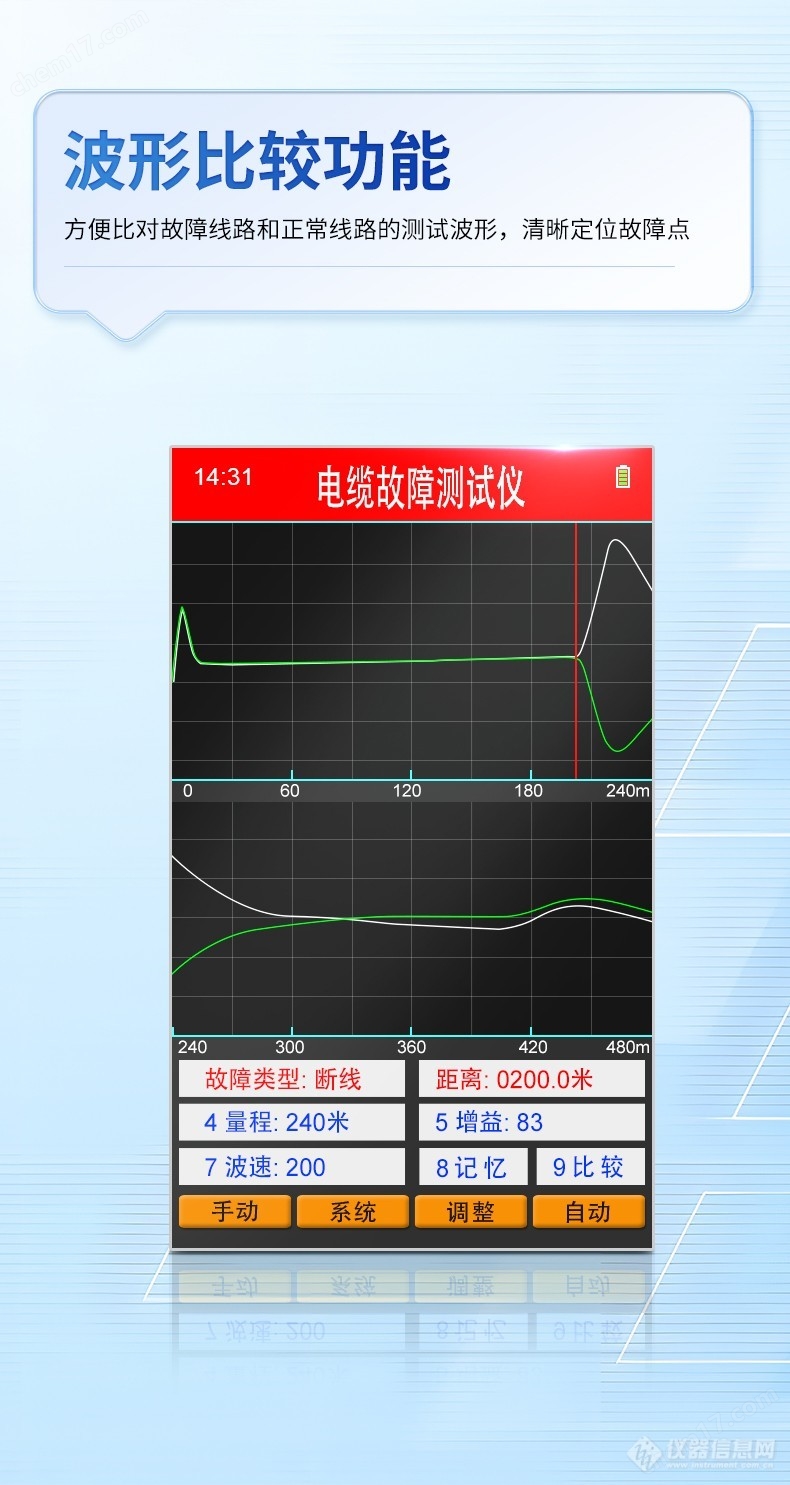

　　4)波形比較功能，方便比對故障線路和正常線路的測試波形，清晰定位故障點。

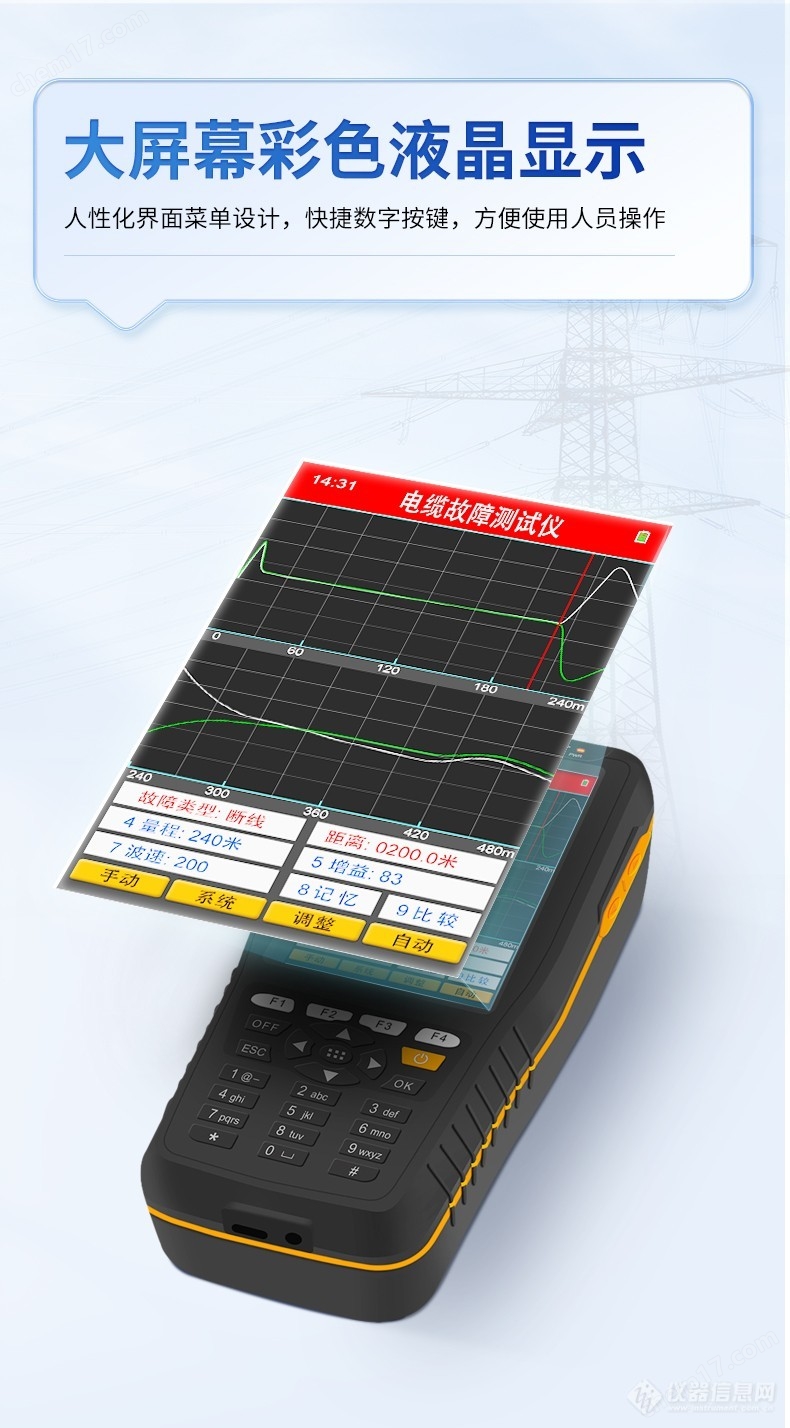

　　5)大屏幕彩色液晶顯示,人性化界面菜單設計，快捷數字按鍵，方便使用人員操作。

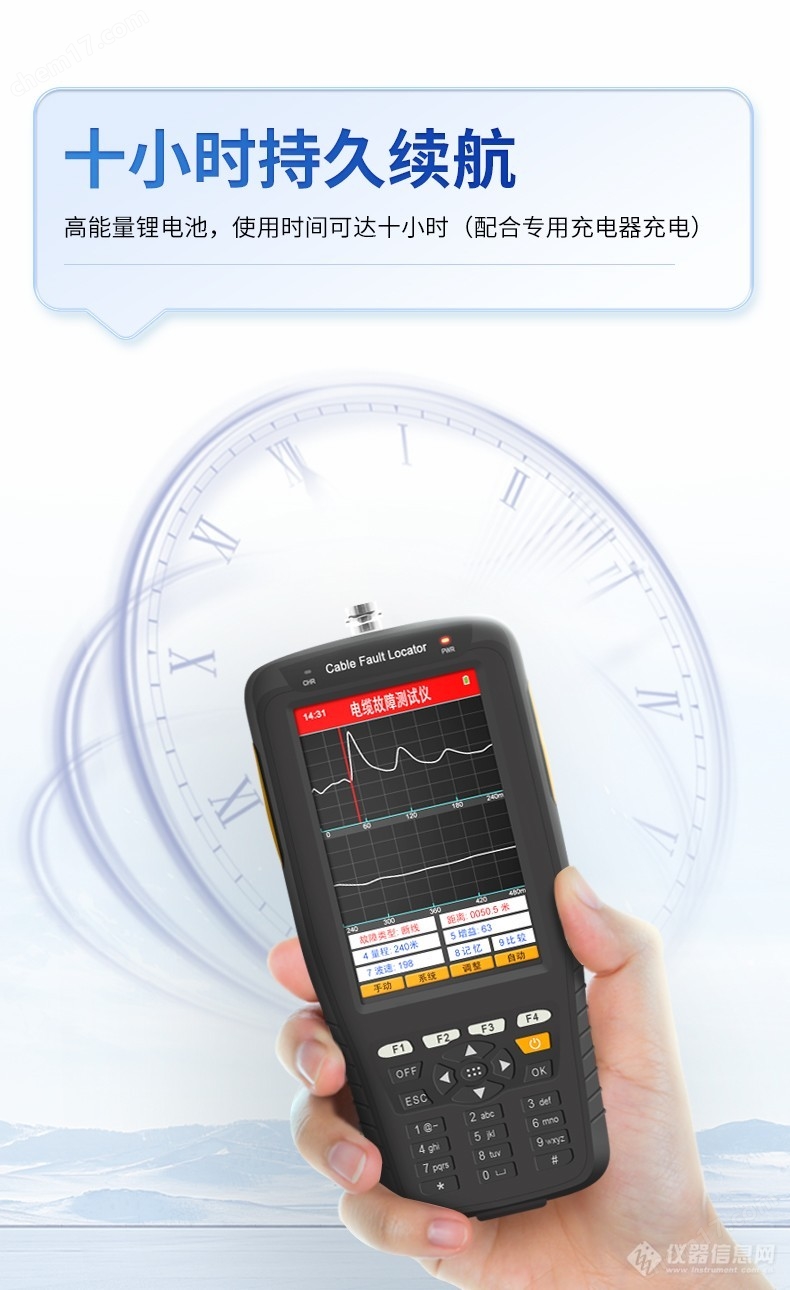

　　6)高能量鋰電池，使用時間可達十小時(配合專用充電器充電)。
