產品簡介
詳細介紹

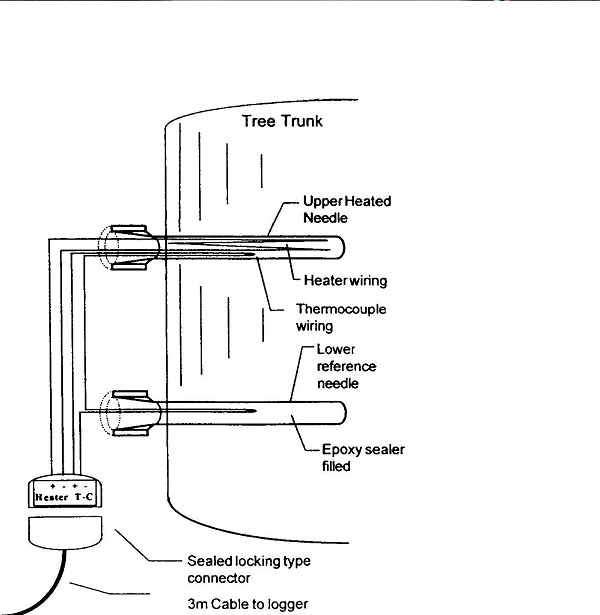

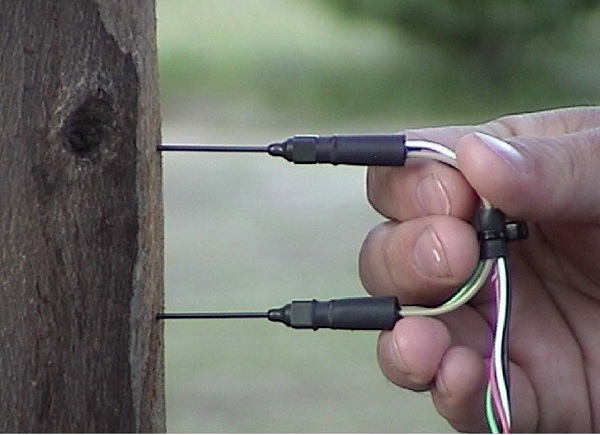

TDP系列插針式傳感器應用熱擴散原理，測量不同樹種的莖流量。傳感器共有兩個熱電偶探針插入到樹的邊材。上面的探針含加熱器。探針測量加熱探針和下部測邊材環境溫度之間的溫差 (dT)，通過溫差的變化計算莖流的速度。該傳感器能夠?qū)崿F(xiàn)連續監測莖流，并且受環境因素的干擾相對小。探頭適用于直徑75mm以上的樹木，安裝容易，可以重復使用。
工作原理
Thermal Dissipation Principle
•Record dT
• Max. dT needle hottest = No Flow
• Min. dT needle coolest =High Flow
TDP測量原理及測量的參數
•Calculate Dimensionless V-ariable K
*K=(dTm - dT)/dT
•Calculate V-elocity -V
*V-= 0.000119 * K ^ 1.231 (m/s)
•Calculate Area of Sapwood
*SA = -0.0039 + 0.59 ST
•Calculate Sapflow
*Sapflow =A * -V
Sapwood Area 計算方式
(A)Outer Bark
(B)Inner Bark
(C)Cambium Layer
(D)Sapwood
(E)Heartwood
主要特點
●雙探針
●容易插拔，反復使用
●采用熱耗散方法，可恒溫加熱
●可以連續測量
●不銹鋼探針，采用Teflon 涂層，持久耐用
●差分有線T-型熱電耦
●防水電子元件&密封連接頭
●和多種數據采集器兼容
技術指標
型號 | TDP-10 | TDP-30 | TDP-50 | TDP-80 | TDP-100 |
長度 | 10mm | 30mm | 50mm | 80mm | 100mm |
直徑 | 1.2mm | 1.2mm | 1.65mm | 1.65mm | 1.65mm |
T 型T/C 對 | 1 對 | 1 對 | 1 對 | 2 對 | 3 對 |
探針間距 | 1 對 | 40mm | 40mm | 40mm | 40mm |
能耗 | 0.15W | 0.15-0.2W | 0.32-0.38W | 0.4-0.5W | 0.5-0.6W |
電纜 | 3 米/5 芯 | 3 米/5 芯 | 3 米/5 芯 | 3 米/6 芯 | 3 米/7 芯 |
加熱器電阻 | 26 歐姆 | 52 歐姆 | 77 歐姆 | 122 歐姆 | 144 歐姆 |
運行電壓 | 2V | 3V | 5V | 7.5V | 8.5-9.0V- |
信-號輸出 | 40 μV/℃ | 40 μV/℃ | 40 μV/℃ | 40 μV/℃ | 40 μV/℃ |
產地與廠家：美國Dynamax
