WPA-200系列是日本Photonic lattice公司傾力打造的雙折射/應力測量?jī)x，PA系列測量雙折射測量范圍達0-3500nm，可以測量的樣品范圍從幾個毫米到近500毫米。PA系列雙折射測量?jī)x以其技術的光子晶體偏光陣列片，雙折射算法設計制造，得到每片樣品僅需幾秒鐘的測量能力，使其成為業內，特別是工業界雙折射測量/應力測量的選擇，AI曲面雙目鏡片殘余應力測量?jī)x
作為 AR/VR 曲面鏡片質量控制的核心設備，日本 Photonic Lattice 公司研發的 WPA-200 系列通過光子晶體技術重構了應力測量的精度標準。本規格書系統呈現該系列的技術參數、性能指標與配置信息，為光學制造企業提供完整的技術參考框架。
核心光學性能參數
WPA-200 系列的技術突破體現在光子晶體偏光陣列與多波長檢測的協同設計。設備采用 523nm（綠光）、543nm（青光）和 575nm（黃橙光）三波長同步測量系統，實現相位差 σ<0.1nm 的超高精度檢測，較傳統光彈儀提升兩個數量級。這種多波長配置形成互補檢測能力：523nm 波段對 PMMA 等有機光學材料的應力變化尤為敏感，543nm 適用于玻璃基材的應力分析，而 575nm 波長可穿透 3-5 層鍍膜結構直接測量基材本體應力，解決了鍍膜鏡片檢測的技術瓶頸。
系統測量范圍覆蓋 0-3500nm 相位差，配合 384×288 像素高靈敏度傳感器，實現約 0.11μm2/ 像素的空間分辨率。針對曲面鏡片的光學畸變問題，設備內置透鏡分析模塊，通過實時視野校正算法將邊緣畸變控制在 0.5% 以內，確保 Pancake 等復雜結構鏡片的應力分布圖像真實還原。檢測速度達到 3 秒 / 片，支持連續測量模式，滿足量產線每小時 1200 片的檢測需求。AI曲面雙目鏡片殘余應力測量?jī)x
產品矩陣與硬件配置

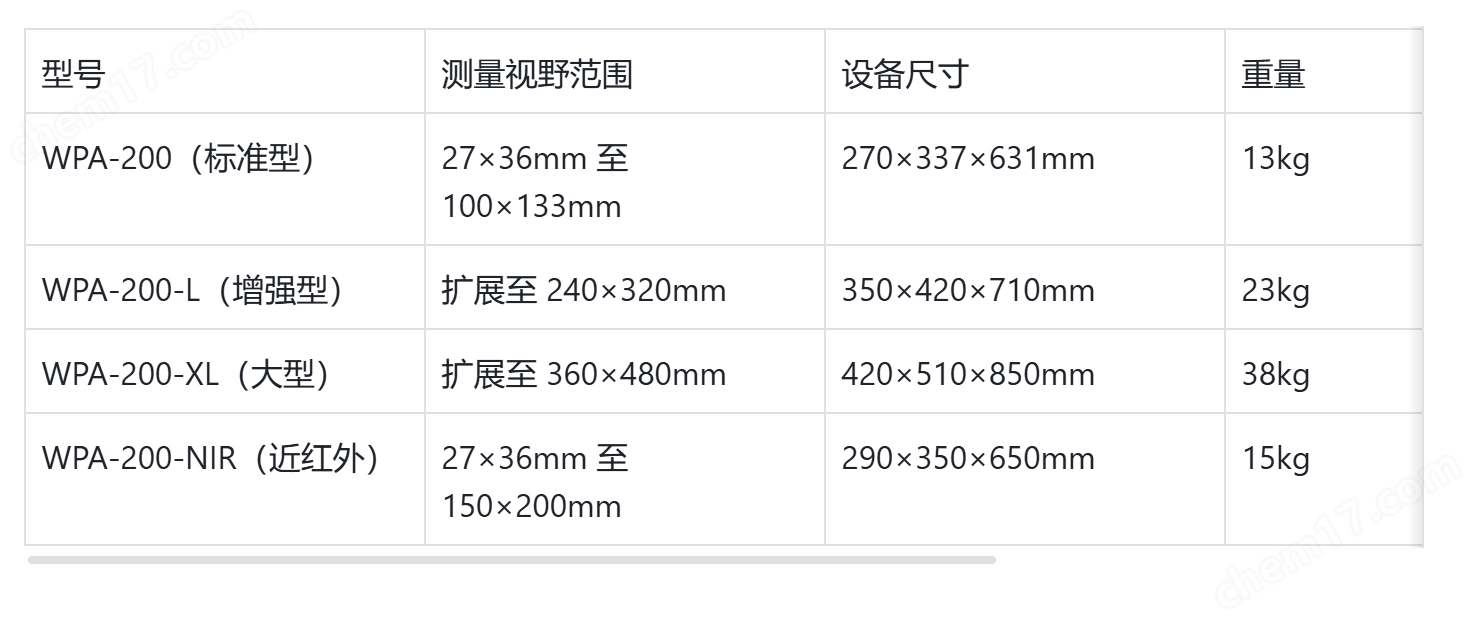

WPA-200 系列通過模塊化設計形成完整產品矩陣，各型號核心參數如下：
所有型號均配備 GigE 高速數據接口，支持 1000Mbps 實時傳輸，可直接對接 MES 生產管理系統。設備采用無旋轉光學部件設計，平均運行時間（MTBF）達 10,000 小時以上，顯著降低維護成本。標準型設備電源采用 AC 100-240V 寬幅輸入，功率消耗≤150W，適合*不同地區的工廠部署。
軟件功能與標準兼容
WPA-View 操作軟件構成設備的核心功能中樞，支持 Windows 10/11 操作系統，提供直觀的應力映射圖顯示與數據分析工具。軟件內置 GB/T 7962.5-2010、ISO 14344 等多項國內外標準模板，可自動生成包含相位差分布、主應力方向、最大應力值等參數的檢測報告。
高級分析功能包括：
未來版本將集成 AI 缺陷分類模塊，通過機器學習識別注塑紋、氣泡等典型應力異常模式，并提供工藝改進建議。軟件支持用戶自定義檢測標準，滿足消費級、工業級、醫療級等不同檔次 AR/VR 設備的質量控制需求。
環境適應性與可靠性
WPA-200 系列設計滿足工業級使用環境要求，工作溫度范圍為 15-35℃，相對濕度 30%-70%（無凝結），存儲溫度可低至 - 10℃。設備通過 1000 次溫度沖擊循環測試（-40℃至 85℃），應力測量精度漂移量≤0.02nm，符合軍規 MIL-STD-810H 環境可靠性要求。
校準周期建議為 12 個月，校準過程可由原廠工程師或認證服務商執行。設備采用長壽命 LED 光源，使用壽命≥50,000 小時，降低耗材更換頻率。因取消傳統設備的旋轉機械結構，不僅減少了機械磨損，更使設備在 5 年內保養良好的情況下仍能保持 70% 以上的殘值率。
AI曲面雙目鏡片殘余應力測量?jī)x
