| 產地類別 |
進口 |
價格區間 |
面議 |
| 應用領域 |
電子/電池,汽車及零部件,電氣,綜合 |
WPA-200系列是日本Photonic lattice公司傾力打造的雙折射/應力測量儀，PA系列測量雙折射測量范圍達0-3500nm，可以測量的樣品范圍從幾個毫米到近500毫米。PA系列雙折射測量儀以其技術的光子晶體偏光陣列片，雙折射算法設計制造，得到每片樣品僅需幾秒鐘的測量能力，使其成為業內，特別是工業界雙折射測量/應力測量的選擇，退火應力分布儀

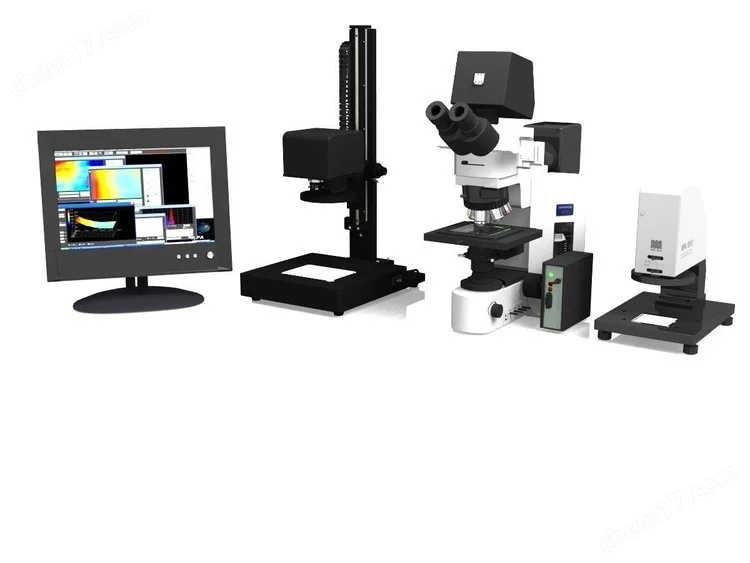

WPA-200
退火應力分布儀是日本 Photonic Lattice 公司研發的工業級檢測設備，專為透明塑料、光學薄膜、玻璃等材料的殘余應力檢測設計。其核心技術突破在于將光子晶體偏光陣列與三波長同步測量系統結合，實現了納米級精度的應力分布可視化與定量分析。退火應力分布儀
WPA-200 基于光彈性效應（Photoelastic Effect），即透明材料內部的殘余應力會導致光學各向異性（雙折射現象）。當偏振光穿過材料時，應力引起的光程差（相位差）與應力大小成正比。傳統光彈儀依賴機械旋轉部件調節偏振態，而 WPA-200 采用光子晶體偏光陣列替代機械結構，通過電控方式實現偏振態的快速切換，消除了機械運動帶來的誤差與速度限制。
創新的三波長同步測量系統（523nm 綠光、543nm 青光、575nm 黃橙光）覆蓋了不同材料的檢測需求：
523nm 綠光對 PMMA、尼龍等有機材料的應力變化尤為敏感；
543nm 青光可有效穿透玻璃基材的表面光澤層，測量本體應力；
575nm 黃橙光能穿透 3-5 層鍍膜，直接檢測多層復合薄膜的內層應力。
測量能力
相位差范圍：0-3500nm，覆蓋 PC、PMMA 等高雙折射材料的退火前后應力變化區間；
精度指標：σ<0.1nm（標準差），重復性 < 1.0nm，較傳統光彈儀提升兩個數量級；
空間分辨率：0.11μm2/ 像素，支持從宏觀（100×133mm）到微觀（3.0×4.0mm）的應力梯度分析。
檢測效率
單次檢測時間 < 3 秒，支持連續測量模式，滿足量產線每小時 1200 片的檢測需求；
無機械運動設計使平均運行時間（MTBF）達 10,000 小時，維護成本降低 60%。
數據處理
VR/AR 鏡片：檢測因注塑不均導致的應力集中，指導工藝優化使應力均勻性提升 40%。例如，Pancake 鏡片需控制雙折射 Δn<10nm，WPA-200 通過三波長交叉驗證消除材料色散干擾，確保檢測精度。
光學薄膜：575nm 波長穿透多層鍍膜，直接測量基材應力，解決傳統設備 “只見鍍膜不見基材" 的難題。
石英玻璃管：通過檢測結果反饋優化冷卻速率，使應力均勻性提升 40%，開裂率降低 60%。某光纖企業將預制棒退火時間從 48 小時縮短至 24 小時，直徑偏差從 ±1.5μm 控制到 ±0.8μm。
塑料容器：對 PC、ABS 制品進行退火效果驗證，定量應力數據（MPa 級）替代傳統溶劑浸泡法，成為質量驗收標準。
工藝優化WPA-200 建立的 “溫度 - 時間 - 應力" 關系模型，可精準指導退火參數調整。例如，PC 材料退火時間從 30-40 分鐘（120℃）縮短至 20 分鐘，能耗成本降低 30%。
質量控制二維應力分布映射圖直觀顯示退火后應力殘留狀態，幫助企業識別潛在風險。如某晶圓廠通過檢測將石英舟使用壽命從 3 個月延長至 6 個月，年節約成本 150 萬元。
技術對比優勢相較于 X 射線衍射法（僅適用于金屬表面應力檢測）和超聲法（分辨率低），WPA-200 在透明材料領域展現出獨特優勢：
適用范圍廣：覆蓋塑料、玻璃、石英等多種透明介質；
深度檢測：575nm 波長可穿透多層結構，檢測內層應力；
無損快速：無需接觸樣品，3 秒內完成全視野掃描。
WPA-200 的后續版本計劃引入 AI 缺陷分類功能，通過機器學習自動識別應力異常區域。結合近紅外（NIR）技術，其穿透能力將進一步提升，可檢測更深層的內部應力。此外，與 3D 視覺系統的集成將實現復雜曲面工件的全表面應力分析，推動工業檢測向智能化、全自動化發展。
WPA-200 退火應力分布儀通過光子晶體技術與光彈性原理的創新結合，重新定義了透明材料應力檢測的精度與效率標準。其在光學元件、汽車、半導體等領域的成功應用，不僅為企業帶來直接的成本節約，更推動了退火工藝從經驗驅動向數據驅動的轉型。隨著 AI 和多物理場檢測技術的融合，WPA-200 將在智能制造中發揮更為關鍵的作用。
