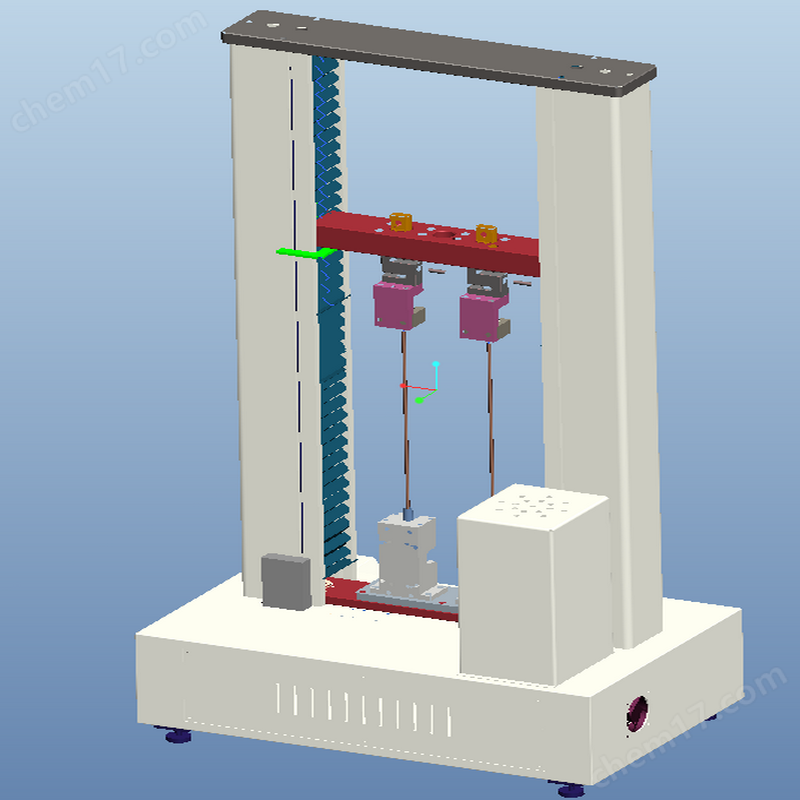

吊桿彈簧阻尼力測試試驗機

測試目的

吊桿彈簧阻尼力測試試驗機性能驗證：確保吊桿的阻尼力特性（復原和壓縮阻力）符合設計規格，以滿足車輛的舒適性、操控性和安全性要求。

質量控制：在生產線末端對產品進行100%檢測或抽樣檢測，剔除不合格品。

耐久性評估：通過長時間的循環測試，評估吊桿在模擬真實使用條件下的疲勞壽命和性能衰減情況。

研發與對標：在開發新車型或新部件時，測試不同設計或不同供應商的樣品，進行性能對比和分析。

故障分析：對失效的吊桿進行測試，分析其失效原因（如阻尼力不足、異響、漏油等）。

測試內容與關鍵參數

吊桿阻尼力測試試驗機主要分為兩部分：彈簧測試和減震器（阻尼器）測試。通常“彈簧阻尼力測試"主要指對減震器部分的測試。

彈簧測試：

剛度：?jiǎn)挝蛔冃瘟克璧牧Γ?/span>N/mm）。測試彈簧在壓縮時的力-位移曲線。

自由長度：彈簧在無負載狀態下的長度。

額定負載下的高度：在指定壓力下彈簧的高度。

垂直度：彈簧端面與軸線的垂直度。

減震器（阻尼器）測試 - 核心：

示功圖：這是最重要的測試結果。它是阻尼力相對于活塞位移的曲線圖，形成一個封閉的環形。

復原行程阻尼力：當?shù)鯒U被拉長時產生的阻力。對車輛而言，它控制車輪離開坑洼后車身的回彈，影響穩定性和抓地力。

壓縮行程阻尼力：當?shù)鯒U被壓縮時產生的阻力。對車輛而言，它吸收來自路面的沖擊，影響舒適性。

速度特性：在不同測試速度下（如0.05m/s, 0.1m/s, 0.3m/s, 0.5m/s, 1.0m/s）測量阻尼力。阻尼力通常隨活塞速度的增加而增加。

溫度特性：在特定溫度下（如室溫20°C， 高溫80°C， 低溫-30°C）測試阻尼力。油液的粘度會隨溫度變化，從而影響阻尼力。

耐久性：進行數十萬甚至上百萬次的循環測試，監測其阻尼力的衰減、溫升和是否漏油。

總結

吊桿彈簧阻尼力測試試驗機是一個系統化、標準化的過程，它通過專門的設備模擬吊桿的工作狀態，精確測量其力學性能。示功圖是評估其性能的核心工具，而速度特性和溫度特性則全面反映了吊桿在不同工況下的表現。
