銦鎵砷 InGaAs交流耦合高速雙平衡低噪聲光電探測器 WL-BPD600MA (600 MHz)）
BPD1GA是InGaAs的一款交流耦合高速雙平衡光接收器。由于其高跨阻增益、極低噪聲和1 GHz帶寬，非常適合超高速掃頻光源OCT系統，深度掃描線速率高達1 MHz以上。BPD1GA帶有堅固的鋁制外殼，配有兩個光纖接收器和一個50 ? SMA輸出。它采用11–15 V DC單電源供電。如有要求，可提供不帶外殼的OEM版本。銦鎵砷 InGaAs交流耦合高速雙平衡低噪聲光電探測器 WL-BPD600MA (600 MHz)
特征
高跨阻增益:3500 V/W (1550nm)
低噪聲: 低至-130 dBm/Hz
環境噪聲:20 pW/√ Hz (典型值)
帶寬：1 GHz
交流耦合；低于300 kHz的低頻截止
波長范圍:1000nm至1700nm
光纖耦合:光纖通道接收器
輸出: 50 ? SMA插頭
寬范圍單電源:11至15V
典型應用
超高速SS-OCT成像 (MHz)
可單端使用
機械性能
光纖耦合: 適用于FC/PC和FC/APC連接器的FC插座
射頻輸出: SMA
電源電壓輸入:推挽式LEMO插頭(包括二極管)
小尺寸:50×60×20mm
安裝:底部4 xM2.5螺紋孔(螺釘長度4mm)

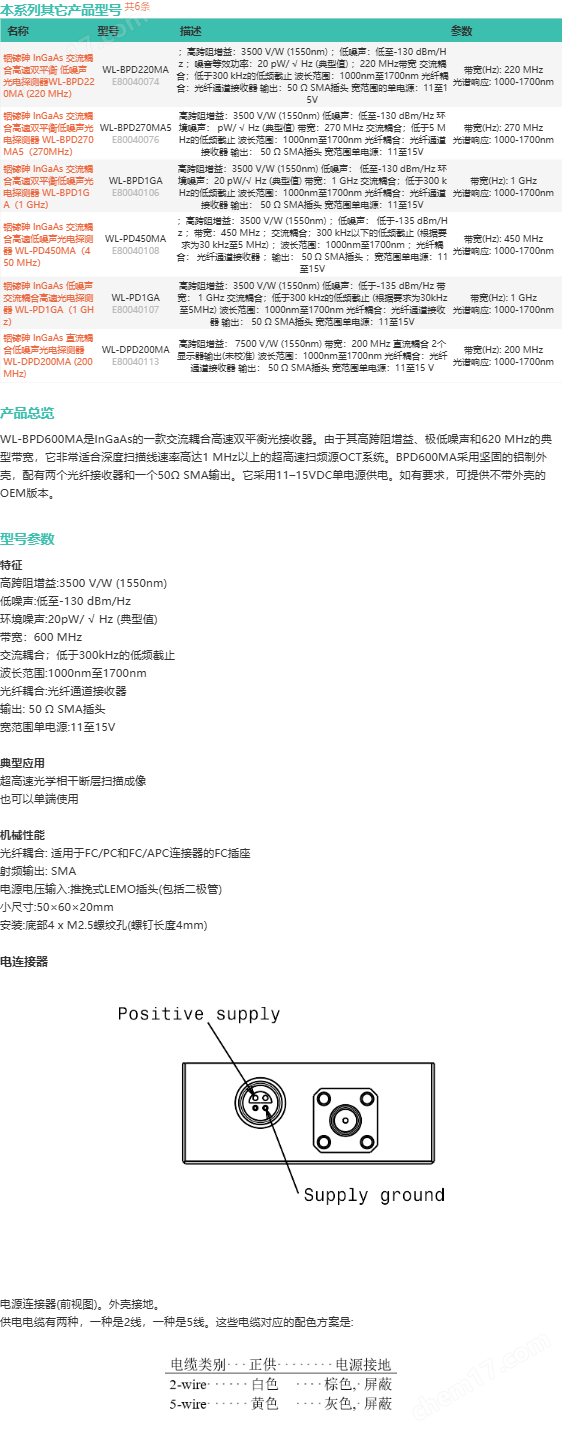

電連接器
電源連接器(前視圖)。外殼接地。
供電電纜有兩種，一種是2線，一種是5線。這些電纜對應的配色方案是:
本數據表中提供的信息是準確可靠的。但是，本公司不對其可能導致的對第三利或其他權利的任何侵犯承擔責任。價格及規格如有更改，恕不另行通知。商標和注冊商標屬于各自所有人的財產。
參數 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
直流電特征 電源電壓(VS) | 11 | 15 | V | ||
電源電流 | 110 | mA | |||
6dB帶寬 | 950 | 1050 | 1200 | MHz | |
上升時間 | 脈沖輸入 | 350 | ps | ||
交流低頻截止 | 260 | 300 | MHz | ||
輸出IP3 | 28 | dBm | |||
二次諧波 | Pout = 0 dBm | -40 | dBc | ||
三次諧波 | pout = 10 dBm Pout = 0 dBm | -53 -45 | dBc dBc | ||
噪聲頻譜密度 | pout = 10 DBm 1 Mhz–1400 Mhz | -47 -130 | -125 | dBc dBm/Hz | |
> 1400 MHz | -150 | dBm/Hz pW/√Hz | |||
噪聲等效功率（NEP） | 1 MHz–1400 MHz，1550nm | 20 | 35 | ||
輸出阻抗 | 50 | ? | |||
光學特性 | |||||
輸入波長范圍 | 1000 | 1700 | nm | ||
跨阻增益 | 波長1550nm | 3500 | v/Wopic | ||
波長1310nm | 3300 | v/Wopic | |||
共模抑制比 | 25 | 30 | dB | ||
最大輸入功率 | (損傷閾值) | 10 | mW |
典型性能特征
頻率響應:射頻輸出功率與頻率的關系
-
