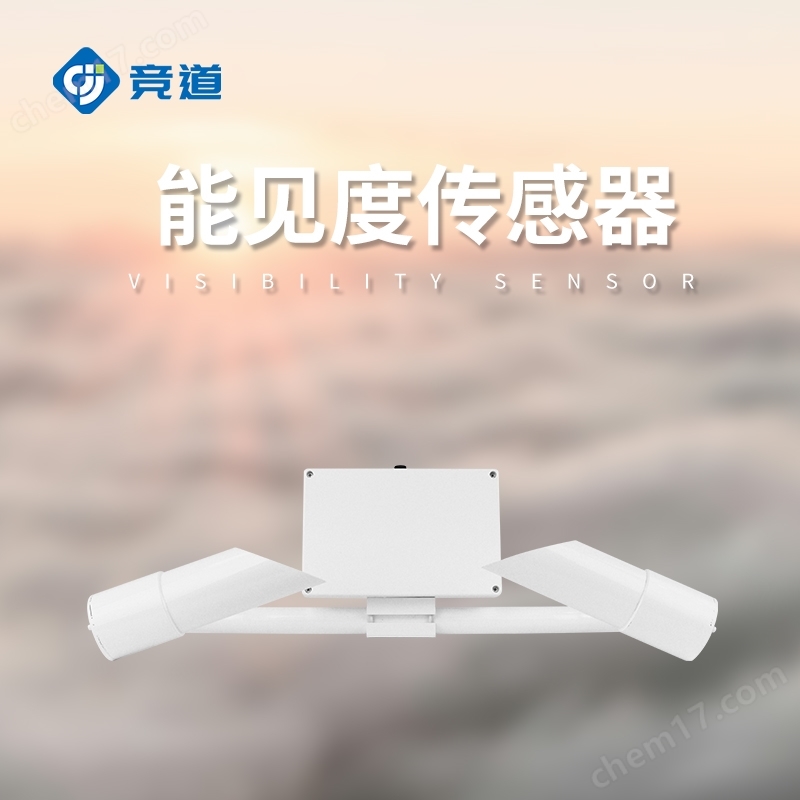

30KM能見度傳感器 返回列表頁

　　30KM能見度傳感器信號處理模塊將光學模塊輸出的電信號進行濾波、放大、模數轉換等處理，去除噪聲干擾后，通過算法計算出能見度數值;通信模塊支持 RS485、4G、LoRa 等有線或無線傳輸方式，能將能見度數據實時傳輸至管理平臺或本地顯示終端，方便工作人員查看;供電模塊多采用直流供電(如 12V/24V)，部分戶外型號搭配太陽能電池板與蓄電池，適合在無市電供應的偏遠區域長期使用。

　　一、產品簡介

　　30KM能見度傳感器采用前向散射法測量空氣總消光系數，進而計算當前能見度，廣泛用于道路交通、氣象等行業。

　　二、技術特點

　　1.儀器外殼為高質量鋁材料，陽極氧化后進行噴漆處理，整機防水、防塵、防碰撞性能優異;

　　2.儀器發射、接收鏡頭向下設計，極大降低太陽光等雜光干擾;

　　3.天氣現象識別，可識別霧、雨、雪、混合降水、晴等天氣現象，識別率高;

　　4.內置看門狗電路，保證長時間戶外運行可靠、穩定;

　　5.儀器通信、電源接口均含防雷設計，極大限度降低雷擊、靜電損害;

　　6.12~24V寬壓供電，總功率約1W，功耗極低，可使用太陽能板、蓄電池等長期供電;

　　7.數字接口使用RS485或RS232，標準MODBUS協議，無需進行協議適配;

　　8.儀器可輸出15s、1min、10min能見度值，無需配置即可直接讀取，使用更加靈活。

　　三、執行標準

　　QX/T 536-2020前向散射式能見度儀測試方法

　　四、技術指標

　　主要參數參數范圍分辨率誤差

　　量程30km1m≤2km ±2%2km~10km ±5%>10km ±10%

　　重復性≤4%

　　天氣現象霧、雨、雪、混合降水、晴

　　天氣現象識別率≥95%

　　工作溫度-40~60℃

　　工作濕度0~100%RH

　　工作電源12~24V

　　功耗1W

　　尺寸610x230x360mm(長 x 寬 x 高)

　　重量≤10kg

　　五、安裝說明

　　1. 安裝位置

　　能見度儀的安裝位置需要選擇在開闊、平坦、無遮擋的地面上，遠離建筑物、樹木、灌木、高峰等物體。這樣可以確保儀器觀測范圍不受遮擋，數據更加準確。

　　應避免不必要的光學干擾，能見度儀的接收器應背對強光源(如太陽光)進行安裝，發射器與接收器應位于南北方向。

　　2.安裝高度

　　能見度儀安裝高度應大于 1.5m 且小于 3m，安裝高度超過 3m 應進行對應高度的校準。

　　3.安裝步驟

　　3.1安裝前用戶應準備立柱，使用儀器自帶的卡箍安裝到立柱上。

　　3.2將儀器托舉到合適位置，使用卡箍后的螺栓對能見度儀進行安裝固定，安裝時應保證接收器與發射器開口向下，否則應重新安裝。
