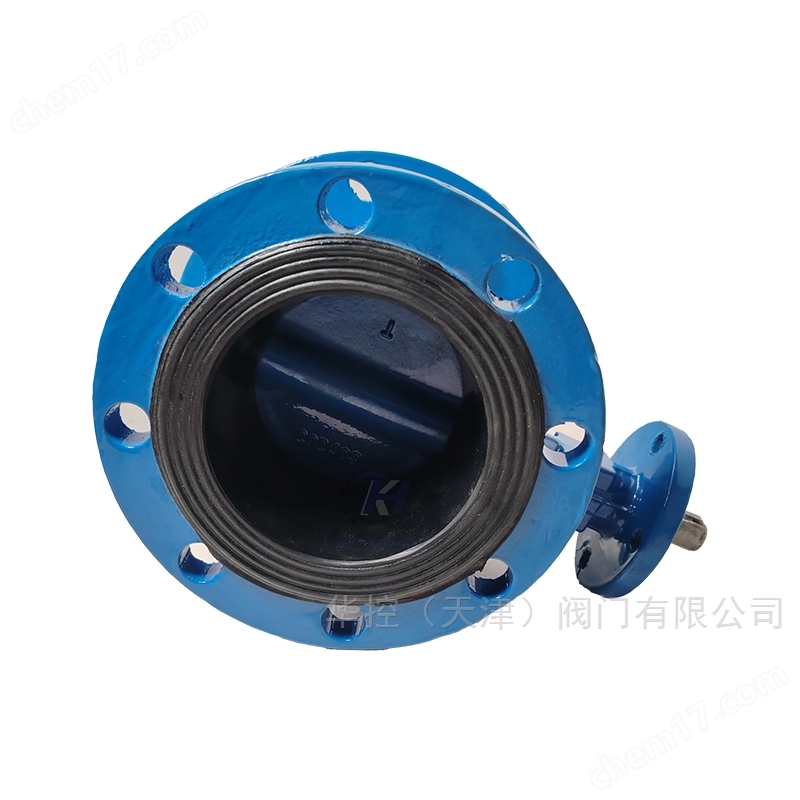

煙道圓形通風蝶閥 DN100 法蘭式安裝閥門

煙道圓形通風蝶閥 DN100 法蘭式安裝閥門

法蘭式蝶閥安裝步驟與注意事項

1. ?安裝前準備?

檢查閥門?：確認閥體無損傷、蝶板無卡阻，法蘭面清潔無異物。

管道清理?：確保管道內無焊渣、雜質，避免損壞密封面。

墊片選擇?：使用單層墊片（如橡膠或PTFE），禁止雙墊片，防止密封失效?。

2. ?法蘭對中與固定?

對齊法蘭?：將閥門置于管道法蘭之間，確保螺栓孔對齊，法蘭端面平行?。

初步固定?：插入螺栓并手動預緊，校正法蘭平面度?。

焊接管道?：若需焊接，先點焊法蘭后移出閥門，待wan-quan焊接并冷卻后再安裝閥門?。

3. ?螺栓緊固與密封測試?

對稱擰緊?：按對角線順序逐步擰緊螺栓，確保受力均勻，避免閥體變形?。

啟閉測試?：手動操作蝶閥，確認啟閉靈活無卡阻，檢查密封面是否泄漏。

4. ?特殊注意事項?

安裝方向?：閥軸建議水平放置，避免泥沙進入軸承?。

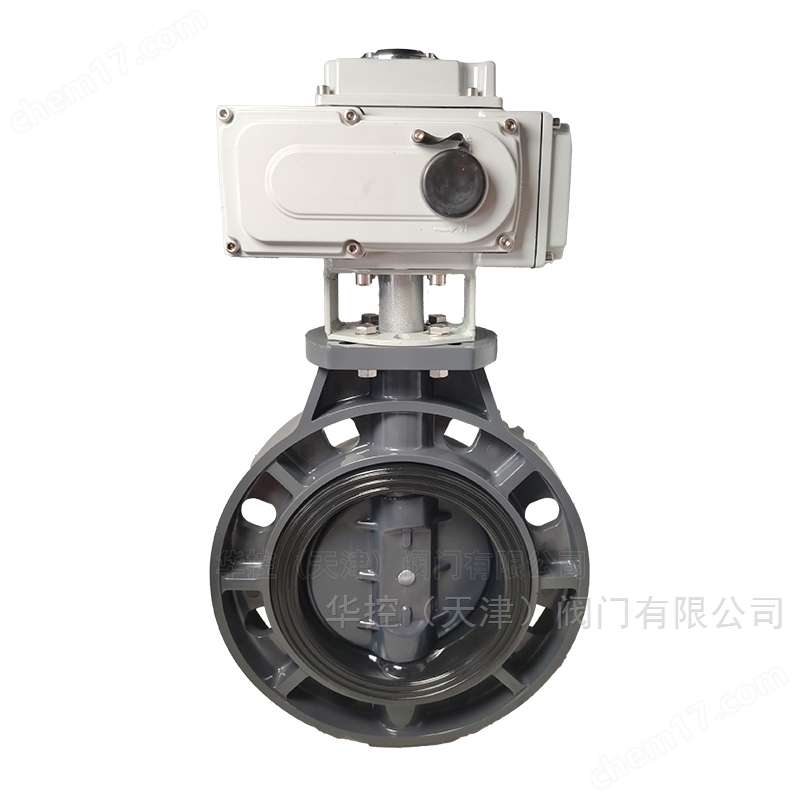

執行器調試?：電動/氣動閥門需按說明書校準行程，避免過載?。

維護提示?：安裝后禁止焊接法蘭，防止高溫?fù)p壞橡膠密封件。

常見問題與解決方案

泄漏處理?：檢查墊片是否偏移或螺栓未均勻緊固?。

啟閉困難?：調整執行器扭矩或檢查蝶板是否與管道干涉。

通過以上步驟可確保法蘭式蝶閥的密封性和長期穩定運行?。
