HIOKI/日本日置高精度便攜式功率分析儀 返回列表頁

HIOKI/日本日置高精度便攜式功率分析儀PW4001詳細介紹：

一、 產品概述與市場定位

HIOKI PW4001 是一款高精度、寬帶寬的功率分析儀，主要面向研發和品管等對測量精度和功能要求較高的領域。它的核心設計目標是滿足變頻器、電機、逆變器、新能源（如光伏、電動汽車）、電源等復雜電力電子設備的精確測量與分析需求。

二、 核心特點與優勢

1.  高精度測量

*功率精度： ±0.04% of reading (在45Hz-66Hz范圍內)。這個精度水平在當時同級別產品中具有較強競爭力，能夠提供非?？煽康臏y量數據。

*帶寬：DC, 0.1Hz - 2MHz。寬帶寬使其能夠準確捕捉高頻開關器件（如IGBT）產生的諧波和紋波，這對于分析變頻器和開關電源至關重要。

2. 強大的電機驅動評估功能

*這是PW4001的標志性功能。它可以通過**單一設備同時測量電機的電氣輸入和機械輸出。

*直接連接轉矩/轉速傳感器：PW4001內置了轉矩接口，可以直接連接并驅動日置或其他品牌的轉矩傳感器，從而在同一時間軸上同步測量電功率（輸入）和機械功率（輸出）。

*實時效率計算：系統可以實時計算并顯示電機、變頻器或整個驅動系統的效率（η = 機械功率 / 電功率），極大簡化了電機性能測試的復雜度。

3.  諧波分析功能

*具備強大的諧波分析能力，最高可分析至500次諧波 (基于50Hz基波)。

*符合IEC61000-3-2等標準，可用于評估設備的諧波發射是否符合規范。

4.  數據存儲與傳輸

*內置大容量存儲器，可以長時間記錄測量數據。

*提供USB、LAN、GP-IB（選配）等多種接口，方便數據傳輸和系統集成。

5.  用戶友好的操作與顯示

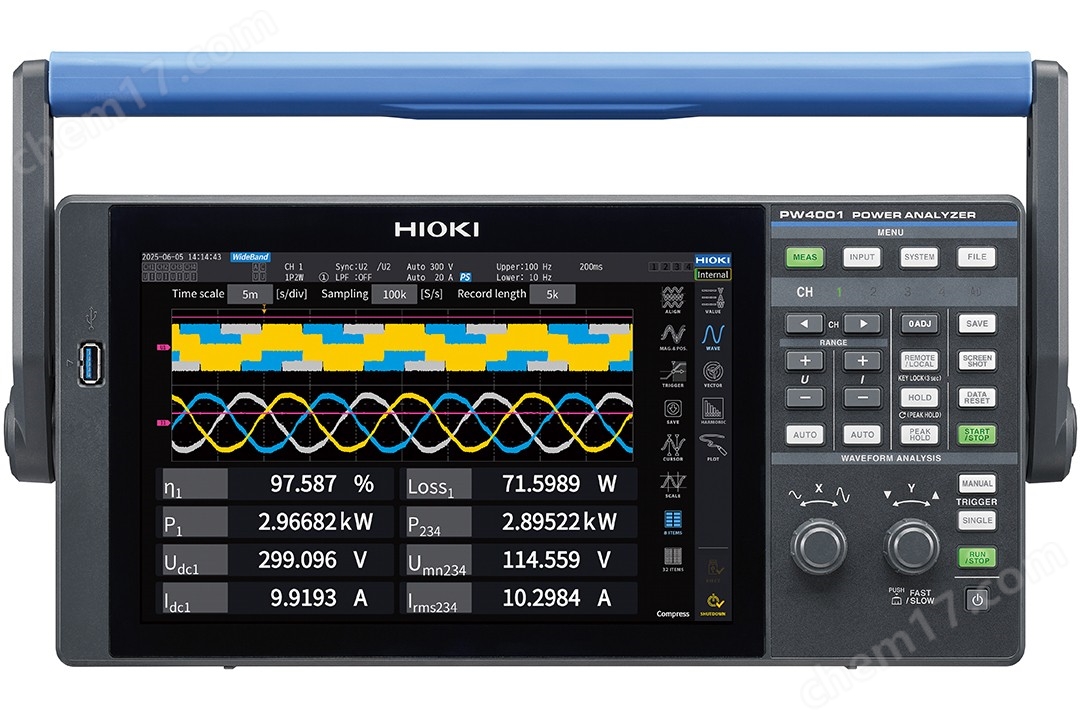

*配備大型、高分辨率的TFT彩色液晶顯示屏，可以同時顯示多個參數和波形。

*用戶可自定義顯示界面，根據需要排列數值、波形、條形圖、矢量圖等。

三、 主要技術參數

基本參數
精度保證期為6個月，1年準精度為6個月精度的1.5倍。

四、 典型應用場景

1.  變頻器和電機系統的效率評測：這是其最核心的應用，例如評測電動汽車的電機驅動系統、工業變頻電機等。

2.  太陽能逆變器、風電變流器的性能測試：精確測量其轉換效率和功率質量。

3.  UPS電源、服務器電源的測試：評估輸入/輸出特性、效率和諧波。

4.  家電能效評估：如變頻空調、冰箱的能耗和效率測試。

5.  電力電子元器件的損耗分析：如IGBT、MOSFET的開關損耗和導通損耗測量。

五、 總結

HIOKI/日本日置高精度便攜式功率分析儀PW4001是一款在其時代非常成功和經典的高性能功率分析儀。它以高精度、寬帶寬為基礎，特別是其集成化的電機驅動測試解決方案，使其在相關領域建立了較高的聲譽。
