當前位置：上海神洲聯測實業有限公司>>電力電子測試儀器>>功率分析儀>> PW8001HIOKI/日本日置高精度功率分析儀
| 參 考 價 | 面議 |
更新時間：2025-10-18 06:29:53瀏覽次數：77次
聯系我時，請告知來自 化工儀器網
| 產地類別 | 進口 | 外形尺寸 | 約430 W × 221 H × 361 Dmm |
|---|---|---|---|
| 應用領域 | 電子/電池,道路/軌道/船舶,航空航天,汽車及零部件,電氣 | 重量 | 約14kg |

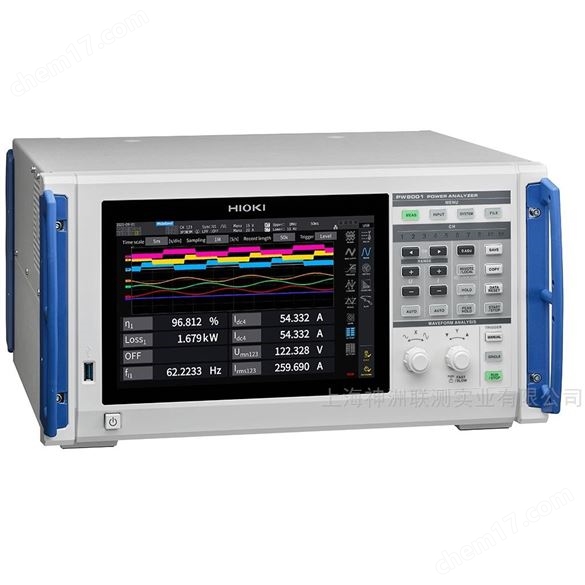

HIOKI/日本日置高精度功率分析儀PW8001詳細介紹：
HIOKI/日本日置高精度功率分析儀PW8001并非PW4001/PW6001系列的簡單升級，而是日置在功率測量領域的一次重大技術飛躍，它重新定義了高精度功率分析儀的標準，旨在滿足最新一代寬禁帶半導體（如SiC和GaN）技術的苛刻測量需求。
一、 產品概述與市場定位
HIOKI PW8001 是日置公司的旗艦型高精度功率分析儀，代表了當前功率測量技術的頂尖水平。它專為應對前沿的研發挑戰而設計，主要面向：
*電動汽車：電驅系統、車載充電機、直流轉換器。
*可再生能源：大功率光伏逆變器、儲能變流器。
*寬禁帶半導體應用：使用SiC（碳化硅）和GaN（氮化鎵）器件的超高效率電源和逆變器。
*航空航天與工業驅動：大功率、高動態性能的電機和變頻器測試。
其核心目標是提供較高精度、帶寬和抗噪聲能力，以準確捕獲高頻開關下的微小損耗和快速瞬態響應。
二、 核心特點與革命性優勢
1. 業界頂級的精度與穩定性
*功率精度：±0.02% of reading。這在目前全球范圍內都是最高的精度等級之一，確保了測量結果的絕對可信度。
*出色的直流精度：在測量直流功率時，其精度甚至更高，非常適合光伏和電池測試。
*長期穩定性：采用了日置特殊的“持續校正功能"，可在測量過程中不斷自我校準，有效抑制了因溫度漂移和時間推移導致的精度下降。
2. 超寬帶寬與高頻采樣
*帶寬：DC, 0.1 Hz - 10 MHz。這個帶寬遠遠超過了前代產品（PW6001為5MHz），使其能夠毫無壓力地應對SiC/GaN器件帶來的高達數MHz的開關頻率，精確測量開關損耗和反向恢復特性。
*采樣率：每通道20 MS/s。高采樣率確保了能夠清晰重建高頻信號的細節，避免混疊誤差。
3. 創新的“Delta-UPC"抗干擾技術
*這是PW8001的獨特技術。在驅動系統測試中，電機等部件會產生巨大的共模噪聲，嚴重干擾傳統傳感器的測量。
*Delta-UPC通過在電壓探頭內部直接進行差分運算，從源頭消除共模噪聲，從而在存在高強度噪聲的環境中（例如在EV電機測試臺架上）也能實現穩定、精確的測量。

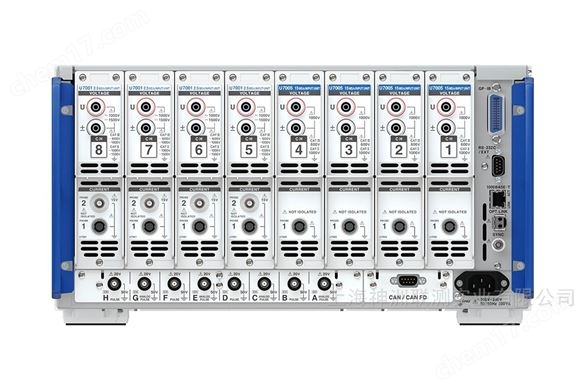

4. 模塊化與高通道集成能力
*主機（PW8001）本身是一個顯示和控制單元，測量模塊是獨立的。
*一臺主機最多可以連接4個測量模塊，而每個模塊根據型號不同可以是1、2或3個通道。
*這意味著單系統最大可擴展至12個通道，非常適合多相、多端口系統的同步測量，如三相輸入+三相輸出的變頻器系統。
5. 強大的電機評估與數據管理
*繼承了日置的優良傳統，可直接連接轉矩/轉速傳感器，進行電-機械同步測量和實時效率計算。
*配備15.6英寸全高清超大觸摸屏，用戶界面直觀，支持拖拽和自定義視圖。
*內置大容量SSD（固態硬盤），支持長時間高速數據記錄，并通過USB 3.0、千兆LAN等接口快速傳輸數據。
三、 主要技術參數
| 測量線路 | 單相2線, 單相3線, 三相3線, 三相4線 |
|---|---|
| 輸入單元數 | 最大8個單元（單元可混搭） |
| 輸入單元種類 | U7001 2.5 MS/s 輸入單元 U7005 15 MS/s 輸入單元 |
| 測量頻率帶寬 | U7001: DC, 0.1 Hz ?1 MHz U7005: DC, 0.1 Hz ?5 MHz |
| 采樣性能 | U7001: 2.5 MHz, 16bit U7005: 15 MHz, 18bit |
| 數據更新率 | 1ms,10 ms, 50 ms, 200 ms |
| 功率精度（U7001） | 50 Hz/60 Hz: 0.02% of reading + 0.05% of range DC: 0.02% of reading + 0.05% of range 50 kHz : 0.4% of reading + 0.1% of range |
| 功率精度（U7005） | 50 Hz/60 Hz : 0.01% of reading + 0.02% of range DC : 0.02% + 0.03% of reading of range 50 kHz: 0.15% of reading + 0.05% of range |
| 測量量程 | 電壓: 6 V/ 15 V/ 30 V/ 60 V/ 150 V/ 300 V/ 600 V/ 1500 V 電流: (Probe1) 100 mA?2 kA, (Probe2) 100 mA?50 kA (量程配置根據所使用的電流傳感器變化而變化，Probe2僅指U7001) |
| 測量項目 | 電壓（U）, 電流（I）, 有功功率（P）, 視在功率（S）,無功功率（Q）, 功率因數（λ）, 相位角（φ）, 電壓頻率（fU）,電流頻率（fI）, 功率（η）, 損耗（Loss）, 電壓紋波率 （Urf）, 電流紋波率（Irf）, 電流累積（Ih）,功率積算（WP）,電壓峰值（Upk）, 電流峰值（Ipk） 諧波測量：最大分析次數500次 波形記錄：記錄容量5MWord×（（電壓/電流）×最多8通道+電機波形） 電機分析（選件）：電壓、扭矩、轉速、頻率、轉差率、電機功率 功率譜分析、IEC諧波、電壓變動/閃變測量 |
| IEC測量模式 | 符合IEC61000-4-7:2002標準，沒有數據遺漏 分析次數：諧波次數 0次～200次 ；間諧波次數 0.5次～200.5次 測量精度：在各頻率設定的同步頻率范圍內，各單元的電壓、電流、功率、相位測量精度加算±0.04% of range。 對于10 kHz以上，再加算±0.04% of range |
| 閃變測量 | 符合IEC 61000-4-15 Ed2.0:2010閃變模式Class F2 測量項目： 短時間閃變值（Pst）、短時間閃變最大值（PstMax）、長時間閃變值（Plt）、瞬間閃變最大值（PinstMax）、瞬間閃變最小值（PinstMin）、相對穩態電壓變化、最大相對電壓變化、相對電壓變化超過閾值的時間（Tmax） 測量范圍：Pst, Plt 0.0001 P.U. ～ 6400 P.U. （對數分割為1400份） 測量精度：Pst：±5%（Pst=0.2～5）、dc、dmax：±4%（dmax=4%時） |
| 功能 | 運算功能（效率/損耗、用戶自定義、Δ轉換、電流傳感器自動相位補償） |
| 接口 | U盤, LAN, GP-IB, RS-232C, 外部控制, 光口, BNC同步, CAN/CAN FD |
| 電源 | AC 100 V?240 V, 50 Hz/60 Hz, 230 VA |
| 體積及重量 | 約430 W × 221 H × 361 D mm, 約14kg |
| 附件 | 電源線×1, 使用上的注意事項×1 , 使用說明書×1, GENNECT One (PC應用軟件) CD ×1, D-sub25針用的連接器×1 (僅限PW8001-02, -05, -12, -15) |
四、 典型應用場景
1. 電動汽車三合一電驅系統測試：同步測量逆變器輸入（直流）、輸出（交流）和機械輸出（轉矩/轉速），精確計算系統整體效率Map圖。
2. SiC/GaN逆變器和充電樁的研發：利用其10MHz帶寬精確測量高頻開關波形、開關損耗和死區時間效應。
3. 大功率光伏逆變器的效率與電能質量評估**：高精度測量MPPT效率和并網點的諧波含量，符合相關標準。
4. 高速電機驅動測試：用于航空航天或精密制造領域的高速變頻電機測試，捕捉其動態響應和損耗。
5. 半導體器件特性分析：與專業軟件配合，進行功率半導體（IGBT, SiC MOSFET）的動態特性分析
