市面上新技術(FDTR)

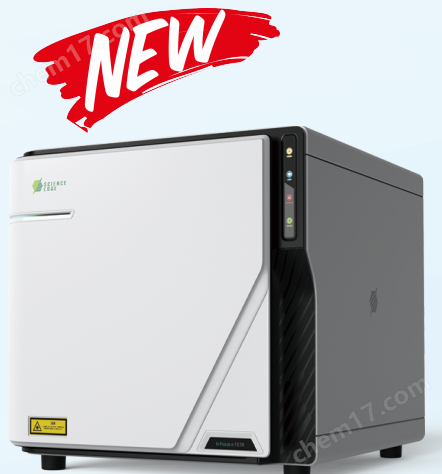

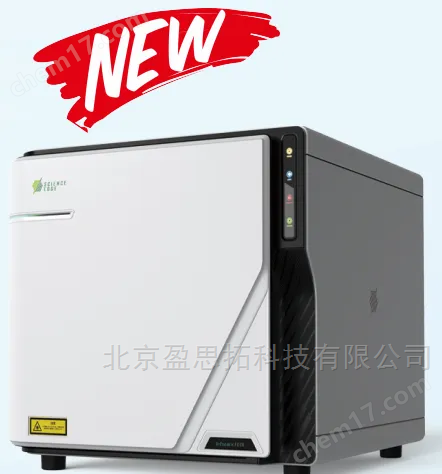

頻域熱反射顯微測量系統
頻域熱反射測量系統設備介紹
允許進行多功能和創新的納米級熱分析
√ 精確評估薄膜和微粒的導熱系數
√ 使用三維擴散模型揭示各向異性的熱導率
√ 量化深層界面的熱邊界導熱系數
√ 在微觀尺度上可視化熱性能分析
基本原理：頻域熱反射

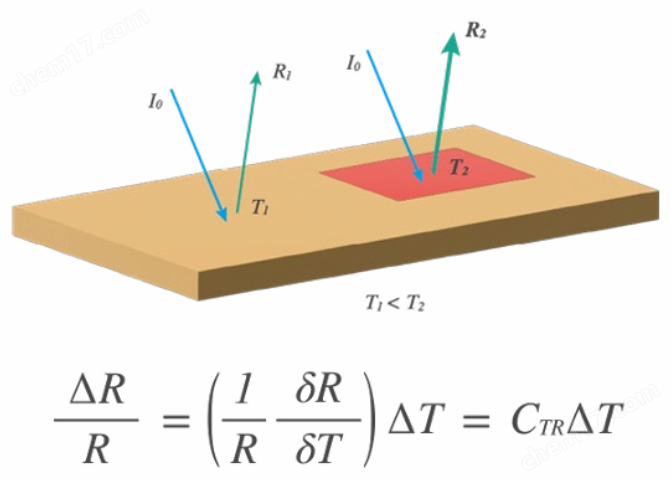

什么是熱反射？
熱反射是材料表面相對于溫度的反射光的變化。
當溫度變化量小于10K時，熱反射呈線性變化。
（CTR : 熱反射系數）
熱反射檢測用泵浦探測方法
泵浦激光器以特定頻率調制，周期性地加熱樣品表面。同時，同軸照射探針激光器，從反射的探針光中檢測出與表面溫度相關的熱反射成分熱反射信號中的相位延遲。
（在樣品表面沉積一層金轉換器層對于有效地將泵送能量轉化為熱量以及將由此產生的溫度變化轉化為反射率變化是必要的。）
熱反射信號中的相位延遲
加熱信號和熱反射信號具有相同的頻率，但兩者之間存在相位延遲，這種相位延遲取決于樣品的熱物理性質和幾何形狀。

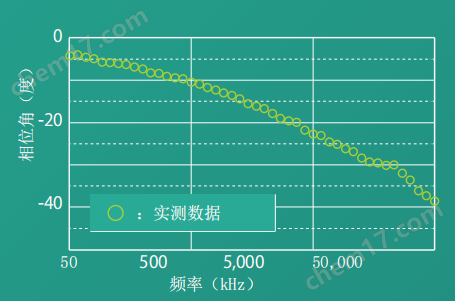

跨頻率的相位曲線測量
將泵浦激光器的調制頻率（加熱頻率）從低到高掃描，繪制相位延遲曲線，通常在10分鐘內可得到相位曲線。
數據擬合和參數提取
熱物理性質是通過將得到的相曲線擬合到熱傳輸模型來定量評估的。該模型包括以下參數。
各層參數 | 跨平面和面內熱導率（W/m·K）、體積比熱容（kJ/m3·K）及厚度 |
參數在每個接口 | 熱邊界導熱系數（MW/m2.K） |
（激光點尺寸和泵浦激光器與探測激光器之間的偏移距離也被包括在內作為擬合參數。）
頻域熱反射測量系統主要應用領域
√ 半導體行業：評價薄膜和襯底之間的熱邊界電導率， 以及散熱填料顆粒的熱導率， 可用于芯片熱失效分析、 電子封裝材料界面熱傳導評估。
√ 熱電轉換器的材料開發：用于測量薄膜和小晶粒的熱導率 (通 過平面和內部) , 從而優化熱電器件 尺寸小到納米級來降低熱導率 。
Part.1

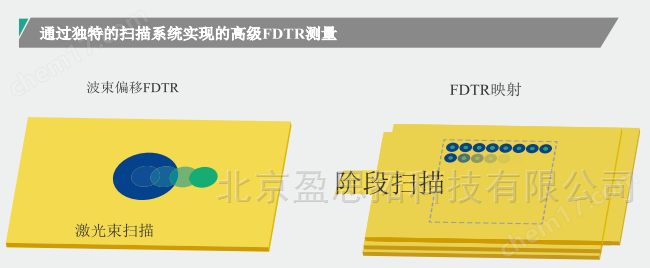

通過激光掃描和微聚焦光束實現的功能
通過使用微尺度激光點和三維熱擴散模型，可以評估各向異性的熱導率。該裝置還能夠測量微尺度顆粒中的熱導率。
除了使用電動平臺掃描進行FDTR映射外，激光束掃描還能夠評估平面內的熱導率和熱邊界傳導。
Part.2
熱物理領域的突破性應用
熱導率表征
塊狀基材- 藍寶石和金剛石
本案例展示了在藍寶石和金剛石基板上進行的熱導率測量。擬合結果顯示，藍寶石基板的熱導率為30.8W/m·K，而金剛石基板的熱導率為2820.0W/m·K，這表明即使具有高熱導率的材料也能進行定量評估。
薄膜- 厚度為100納米的非晶Ge1-xSnx
本研究對四種厚度約100納米、沉積在硅基底上的非晶鍺錫薄膜的導熱性能進行了研究，這些薄膜含有不同濃度的錫元素。結果表明，隨著錫含量的增加，導熱性能明顯降低。
熱邊界導熱系數的表征
微粒- 18um單晶氧化鋁顆粒
下圖表展示了一個案例研究，評估了粒徑為18um的單晶氧化物顆粒的熱導率。這些顆粒具有粗糙/多面體結構，因此我們精化物顆粒的熱導率。這些顆粒具有粗糙/多面體結構，因此我們精射信號。擬合結果顯示，這些顆粒的熱導率與塊狀氧化鋁相當。
各向異性材料- 塊狀單晶La5Ca9Cu24O41(LCCO)
本研究通過將熱導率分解為橫向和縱向分量進行擬合，揭示了塊狀單晶La5Ca9Cu24O41(LCCO)材料的各向異性熱導特性。結果表明:由于磁振子效應，其橫向熱導率較高;而縱向熱導率較低，主要由源于聲子效應。

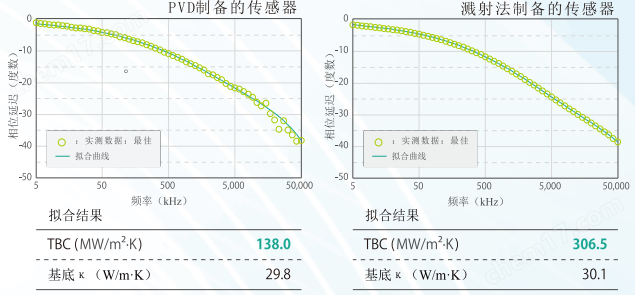

熱邊界導熱系數 - PVD與濺射
通過對比實驗數據，我們揭示了采用物理氣相沉積(PVD)與濺射工藝制備金基板時，其在藍寶石襯底界面處的熱邊界傳導系數(TBC)變化規律。實驗數據顯示:PVD工藝下的TBC值為138.0兆瓦/m2·K，而濺射工藝則達到306.5兆瓦/m2·K，襯底的熱導率在兩種工藝下類似。

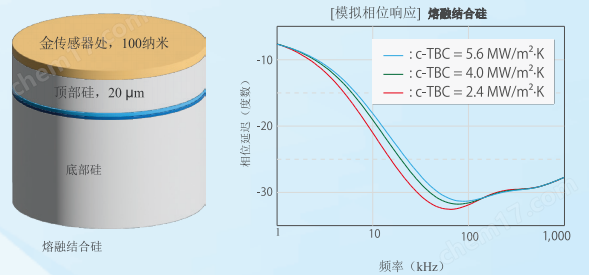

熱邊界導熱率 - 熔融結合硅界面
一項模擬研究探討了FDTR能否檢測融合鍵合硅晶圓界面處復合熱邊界導熱系數(c-TBC)的變化--該參數綜合反映了多層介質層與界面的共同作用在熔融硅晶圓界面。假設c-TBC為4.0MW/m2·K 且波動幅度±40%，光束直徑為50um，結果顯示，20um厚度以下的硅層，可以在10-50 kHz低頻范圍內獲得有效的測量數據。
